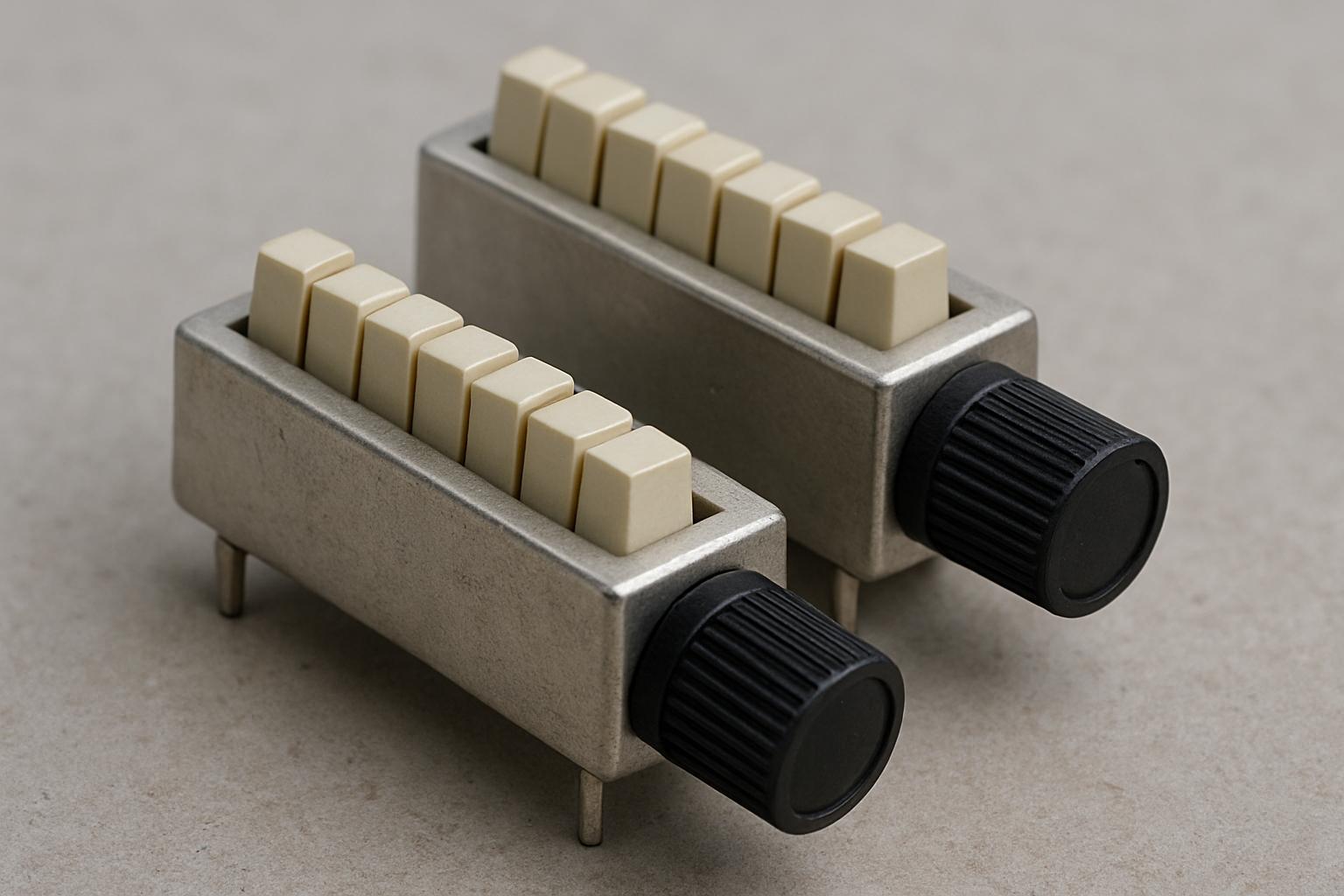

При работе с высокочастотными трактами нередко требуется уменьшить мощность сигнала перед подачей на измерительный прибор, приемник или другой узел. Простого снижения амплитуды здесь недостаточно: важно сохранить форму сигнала, частотные характеристики и согласование тракта. Для дозированного ослабления применяют ступенчатые аттенюаторы, которые позволяют изменять уровень сигнала на заданную величину в дБ. Такой способ удобен при настройке и испытаниях ВЧ-аппаратуры, когда параметры приходится менять многократно и с известным шагом.
Зачем ослаблять ВЧ-сигнал
Одна из распространенных задач — защита входа измерительного оборудования от слишком высокой мощности. Например, сигнал генератора или передающего устройства может превышать допустимый уровень анализатора спектра. Аттенюатор снижает его до безопасного значения.
Ослабление требуется и в других случаях:
- при проверке чувствительности приемников;
- калибровке измерительных трактов;
- моделировании затухания в линии;
- испытании усилителей и радиочастотных модулей;
- установке требуемого уровня между каскадами.
Аттенюатор при этом не должен заметно менять параметры, которые специалист собирается исследовать. Иначе измерительный тракт сам становится источником ошибки.
Почему важно согласование
В ВЧ-технике большое значение имеет волновое сопротивление. Для многих радиочастотных систем стандартным является значение 50 Ом. Если сопротивления источника, линии, аттенюатора и нагрузки не согласованы, часть энергии отражается обратно.
Возникают дополнительные потери, а фактический уровень сигнала начинает отличаться от расчетного. Чем выше частота, тем заметнее могут проявляться такие эффекты. Поэтому аттенюатор подбирают под сопротивление тракта и оценивают качество согласования по КСВН или возвратным потерям.
Нельзя забывать и о кабелях с разъемами. Отличный по характеристикам прибор не исправит ситуацию, если соединительный кабель поврежден или разъем создает заметное отражение.
Ослабление измеряют в децибелах
Величину ослабления ВЧ-сигнала обычно задают в дБ. Логарифмическая шкала удобна тем, что при последовательном соединении элементов их ослабление можно складывать. Например, два элемента по 10 дБ дадут суммарное номинальное ослабление 20 дБ без громоздких расчетов коэффициентов.
При подборе оборудования обращают внимание на несколько характеристик:
- диапазон доступного ослабления;
- минимальный шаг регулировки;
- погрешность установки уровня;
- рабочий диапазон частот;
- допустимую входную мощность.
Последний параметр критичен. Если подать мощность выше допустимой, аттенюатор может перегреться, изменить характеристики или выйти из строя.
Частота влияет на точность
Номинальные 10 дБ не означают абсолютно одинаковое ослабление на любой частоте. Реальный элемент имеет собственную частотную характеристику, поэтому производитель указывает рабочий диапазон и допустимую погрешность.
Для широкополосных измерений этот момент особенно важен. Если уровень сигнала сравнивают на разных частотах, неравномерность характеристики аттенюатора способна попасть в итоговый результат. При точных лабораторных работах учитывают паспортные данные, а при необходимости проводят калибровку всего измерительного тракта.
Фиксированный или регулируемый аттенюатор
Фиксированная модель обеспечивает одно заданное значение, например 3, 10 или 20 дБ. Такой вариант удобен, когда уровень требуется уменьшать всегда на одну величину.
Регулируемые приборы позволяют менять ослабление. Они особенно полезны при испытаниях, где необходимо последовательно подавать сигнал разных уровней и наблюдать реакцию устройства. Например, так можно определить порог чувствительности приемника или проверить работу оборудования при постепенном уменьшении входного сигнала.
Корректное регулирование уровня ВЧ-сигнала требует учитывать не только требуемое число децибел. Рабочая частота, допустимая мощность, согласование и погрешность ослабления напрямую влияют на достоверность измерений. Если эти параметры соответствуют характеристикам тракта, уровень можно менять предсказуемо, не внося заметных искажений в исследуемый сигнал.
