Популярность теплых полов в современных загородных домах обусловлена не только желанием сократить энергозатраты в зимний период. Хотя это самое очевидное преимущество (экономия составляет минимум 20-30%), есть и другие аргументы в пользу теплых полов. Только напольное отопление позволяет избежать установки радиаторов или других отопительных систем и использовать полезную площадь комнат для иных целей. Кроме этого, теплые полы создают более комфортный микроклимат и практически идеально распределяют тепло по всему помещению, не создавая конвективных потоков. Напольное отопление относится к низкотемпературной системе, соответственно, исключает перегрев и резкие колебания температуры.
В водяных полах теплоносителем является нагретая вода, циркулирующая по системе трубопроводов. Обустройство водяного пола, в отличие от прокладки электрического, снижает мощность электроустановки дома, которая и без того бывает ограниченной. Еще один момент: эксплуатация этих полов не сопровождается выделением электрических и магнитных полей, постоянное воздействие которых негативно отражается на самочувствии людей. Заниматься монтажом электрического напольного отопления без специальных знаний категорически не рекомендуется, а устроить водяные теплые полы своими руками при желании может любой владелец дачного дома. Это не самая простая, но вполне выполнимая работа
С чего начинать?
В первую очередь, определиться с выбором помещения и начертить схему с учетом его параметров. Водяные теплые полы нежелательно обустраивать в детских комнатах и спальнях – больше подойдет гостиная, кухня-столовая или ванная. Если в доме установлены пластиковые окна, то позаботьтесь о вентиляционных устройствах, чтобы постоянная эксплуатация теплого пола не сушила воздух и не ухудшала микроклимат. На первом этаже выполнять устройство полов намного проще, а для монтажа напольного отопления на втором этаже нужно удостовериться, что перекрытия способны выдержать дополнительную нагрузку. Водяной теплый пол функционирует на базе системы отопления с принудительной циркуляцией. Трубы будут подключены к стояку горячего водоснабжения – в идеале это должен быть полипропиленовый стояк, не подвергаемый коррозии, в который впаиваются шаровые краны.
Расчет и схема водяного пола
Итак, для монтажа теплого пола понадобятся бесшовные металлопластиковые трубы, теплоизоляционные плиты, демпферная лента, материал для гидроизоляции, арматурная сетка, крепежные элементы, коллекторы с фитингами для подсоединения петель к отопительной системе. Для расчета водяного пола можно взять миллиметровку или бумагу в клетку и начертить план помещения в масштабе 1 см х 0,5 м с точным расположением окон и дверей. Затем нужно нарисовать прохождение трубы от стояка вдоль окна и по всему помещению, учитывая, что расстояние до стен должно составлять 20-25 см, а между трубами — минимум 30-40 см. Рассчитав длину трубы на схеме, нужно умножить ее на коэффициент для перевода в реальный масштаб и приплюсовать лишние 2 м для подвода к стояку. Для расчета теплоизоляционного и гидроизоляционного материала нужно всего лишь знать площадь помещения. После расчетов и покупки материалов можно приступать к основной работе.
Подготовительный этап начинается с демонтажа старых напольных покрытий, но перед началом работы необходимо продумать еще один принципиальный момент – как будет выполняться укладка водяного пола? Есть три варианта: бетонная стяжка, монтаж без стяжки (полистирольные плиты) и укладка на деревянные лаги. Последние две системы относятся к настильным способам монтажа. Сначала рассмотрим первый вариант – бетонную систему, которая является наиболее распространенным способом устройства водяных полов своими руками в загородных коттеджах.

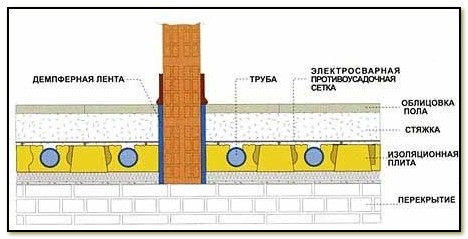

Водяные теплые полы с бетонной стяжкой
- При укладке с помощью бетонной стяжки вся площадь делится на секторы с максимальной площадью 40 кв. м и соотношением сторон 1:2. Деление на секторы выполняется во избежание температурных расширений стяжки.
- На очищенное основание укладывается слой теплоизоляции – плиты пенопласта или пенополистирола, которые будут препятствовать утечке тепла вниз. Толщина слоя зависит от температурного режима и других факторов: ориентировочный диапазон 50-150 мм. После этого по всему периметру стены прокладывается демпферная лента опять же для компенсации теплового расширения стяжки.
- В силу того что по трубам будет постоянно циркулировать теплый теплоноситель, нужно позаботиться и о гидроизоляции. Можно использовать полиэтиленовую пленку или Изофлекс, уложив их на теплоизоляционную плиту по всей поверхности.
- Затем укладывается арматурная сетка с ячейками 150х150 мм для придания стяжке жесткости и последующего крепления труб.

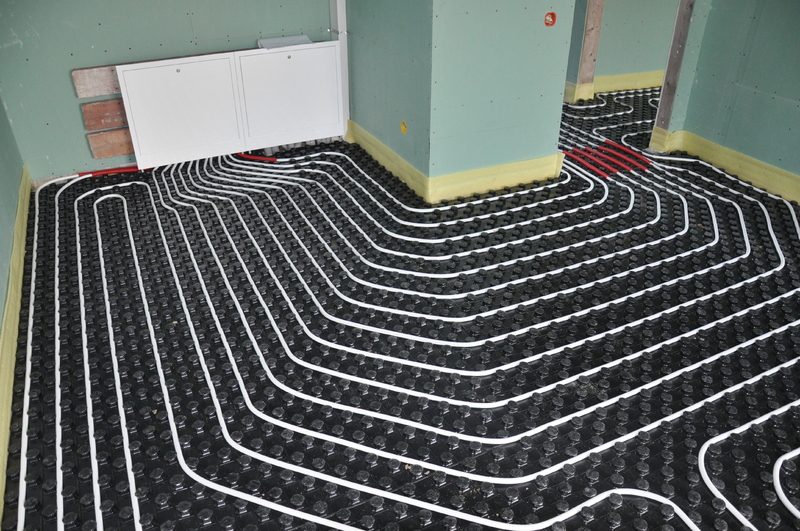

- Водопроводные трубы укладываются спиралевидно – это может быть змейка, меандр, спираль. Трубы крепятся к арматурной сетке с помощью пластмассовых хомутов, но фиксация не должна быть слишком жесткой, так как под действием температуры трубы расширяются. В местах прохождения тепловой трубы через деформационный шов между секторами на нее надевается гофрированная труба.
- Величина шага укладки варьируется в пределах 100-300 мм, причем в районе наружных стен шаг должен непременно уменьшаться. Для большой площади потребуется несколько петель, каждая из которых затем подключается к коллектору. Там, где будет установлена корпусная мебель, тепловые контуры можно и не прокладывать, но в этом случае вам придется не делать перестановку.
- Опрессовка отопительной системы. Для тестирования теплого пола перед заливкой стяжки в трубы подается вода под давлением, превышающим рабочее в 1.2-1.5 раз.
- Затем при комнатной температуре заливается чистовая стяжка (толщиной 30-40 мм), желательно с использованием специальных растворов для теплых полов. В процессе заливки вода в трубах должна циркулировать под рабочим давлением, а после этого еще продолжать функционировать в течение 24 часов для проверки системы.
- Для полной кристаллизации бетона потребуется 28-30 дней, в течение которых теплые полы включать нельзя. После затвердевания бетона можно переходить к настилу напольного покрытия. Лучшим материалом считается керамическая плитка или линолеум, обладающие высоким коэффициентом теплопередачи.
Настильный способ устройства водяного пола
Существуют две настильные системы для устройства водяного пола – полистирольная и деревянная. В обоих случаях настильный способ применяют при необходимости ограничить нагрузку на перекрытия, так как это самые легкие системы напольного отопления. Настильная укладка подойдет и при ограниченной высоте потолка либо при невозможности выполнить бетонную стяжку по разным причинам. Сам процесс монтажа не сопровождается «мокрыми процессами» и позволяет запускать систему непосредственно после окончания работы, что исключено при устройстве бетонной стяжки.
Полистирольные плиты
Для настильной укладки на бетонную стяжку или на черновой пол используются полистирольные плиты с прямыми и поворотными пазами, предусмотренными для вкладки теплораспределительных пластин. Эта более универсальная система, требующая менее сложного монтажа, чем полы на лагах. После укладки теплоизоляционного слоя начинается монтаж полистирольных плит с угла помещения. Затем в плиты вкладываются алюминиевые пластины (ширина 150, 200 и 300 мм), в которые защелкивается тепловая труба. Для финишного покрытия чаще всего используется ламинат, который укладывается на подложку из картона или вспененного полиэтилена, а для других напольных материалов необходима сборная стяжка из листовых материалов (к примеру, из влагостойкой фанеры). Настил паркета или паркетной доски возможен, если температура теплого пола не превышает +27 градусов.
Укладка водяных теплых полов на лаги
Этот способ более трудоемкий и подходит только для деревянных перекрытий. Последовательность действий зависит от того, планируется ли использовать для водяного пола модульную или реечную настильную систему. В первом случае – это готовые модули из ДСП (22 мм) с каналами под трубы. Модульная система, укладываемая на деревянный черновой пол, состоит из следующих слоев (снизу вверх): полиэтиленовая пленка, полосы ДСП, алюминиевая пластина с пазом и трубами, влагостойкий гипсоволокнистый лист и финишное покрытие.
При реечном монтаже теплоизоляционный слой укладывается между лагами, на которые с шагом 300-600 мм непосредственно монтируется сама система. К основанию через каждые 20 мм крепятся полосы ДСП (толщина 28-30 мм) и между ними прокладываются теплопроводные пластины и трубы. Преимущество в том, что при реечной укладке слой теплоизоляции может быть тоньше. Все материалы для устройства теплого пола на лаги можно без проблем прибрести на рынке. Однако, как мы уже сказали, и модульные, и реечные способы укладки водяного теплого пола возможны только в деревянном дачном доме.
