Уплотнение цементно-песчаных смесей




Массовое производство изделий из песчаного бетона требует тщательной поэтапной организации технологического процесса, и уплотнение — один из этих этапов.
При изготовлении тяжелых бетонов по традиционным схемам формования контроль качества уплотнения обычно не производится. Изготовитель довольствуется органолептическими признаками уплотнения, например, появлением цементного молока на поверхности изделия. Практика изготовления подтверждает достаточность этих признаков, в первую очередь, из-за запасов по удобоукладываемости, закладываемых при проектировании состава для упрощения этапа формования. Платой за повышение удобоукладываемости является увеличение расхода цемента, однако руководство предприятий охотно идет на это, считая, что качественное уплотнение при использовании нестабильных по свойствам заполнителей является достаточной компенсацией за перерасход цемента.
При изготовлении конструкций из песчаного бетона, где цементного теста всегда больше, чем в тяжелых бетонах, появление цементного молока на поверхности формуемого изделия уже недостаточный признак качественного уплотнения.
В «Рекомендациях по изготовлению конструкций из песчаных бетонов» указывается, что достаточным признаком качественного уплотнения цементно-песчаных смесей является получение коэффициента уплотнения Ку≥0,97.
Контролем коэффициента уплотнения должно сопровождаться как проектирование состава, так и изготовление конструкций. Это особенно важно для песчаных бетонов, где недоуплотнение — основной дефект при массовом производстве мелкоштучных изделий из особо и сверхжестких смесей.

Применение способов интенсивного уплотнения цементно-песчаных смесей

В последние годы как в зарубежной, так и в отечественной практике все более широко применяются способы интенсивного уплотнения бетонных смесей.
При интенсивном уплотнении используются жесткие, особо и сверх-жесткие смеси, что позволяет не только сократить расход цемента, но и принципиально изменить схему производства — исключить формы из технологического процесса.
Качественно уплотненные жесткие бетонные смеси способны самостоятельно удерживать форму, а особо и сверхжесткие — допускают немедленное перемещение свежеотформованных изделий непосредственно либо на поддоне.
В мировой практике используются следующие основные способы интенсивного уплотнения: вибропрессование, полусухое прессование, роликовое формование, пресспрокат, экструзия, антиэкструзия, виброформование с пригрузом и др.
Вибропрессование
В России наиболее широко применяется вибропрессование; имеется как многолетний опыт применения способа, так и отечественные разработки в области технологии и оборудования.
Выпускаются новые типы вибропрессов и автоматизированных линий, хорошо зарекомендовавших себя в процессе длительной эксплуатации. Показано, что вибропрессованием можно получать качественные изделия из цементно-песчаных смесей, причем не только отказаться от использования форм и сократить время тепловлажностной обработки, но и снизить требования к качеству песка-заполнителя, предъявляемые поставщиками зарубежного оборудования. Вибропрессование также обеспечивает получение калиброванных размеров и высококачественной поверхности изделий.
Анализ конструкций вибропрессов ведущих мировых и отечественных производителей с многолетним опытом их изготовления и эксплуатации в России и за рубежом показал, что в лучших вариантах оборудования матрица устанавливается на виброплощадку так, что на пуансон передаются вибрационные воздействия, близкие к воздействиям на бетонную смесь в матрице. Это позволяет сократить сроки формования изделий и увеличить жесткость формуемых смесей.


Уплотнение цементно-песчаных смесей

На рис. 5.7 приведена схема формовочного комплекса, включающего вибропресс с подъемной матрицей. Вибропресс состоит из трех основных узлов: формующий агрегат, механизм подачи поддонов и механизм подачи бетона. Формующий агрегат включает несущие колонны 1, верхнюю траверсу 2, нижнюю опорную плиту 3. На колоннах установлены кронштейны с амортизаторами, на которых располагается виброплощадка 4 с вибраторами 5. Матрица 6, состоящая из каркаса и вкладыша, передвигается по колоннам с помощью гидро- или пневмоцилиндров.
На верхней траверсе смонтирован цилиндр 7 пуансона 8, к которому крепятся штампы.
Механизм дозировки бетона представляет собой сварную раму 9, на которой укреплен бункер 10.
По направляющим системой рычагов 11 и привода 12 передвигается мерный ящик 13 с толкателем. На передней стенке ящика установлено устройство для очистки штампов пуансона от остатков бетона.
Механизм подачи поддонов включает накопитель 14, установленный на раме 15, по которой гидроцилиндром возвратно-поступательно движется тележка с откидными упорами. Вибропресс снабжен приемным столом 16, гидронасосной станцией 17 и системой управления 18.
Порядок работы вибропресса:
— поддон при очередном шаге конвейера устанавливается на виброплощадку;
— матрица опускается вниз и прижимает вкладыш к поддону, тогда верхняя ее плоскость совпадает с опорной базой перемещения мерного ящика. Пуансон находится в верхнем положении;
— в бункер механизма дозировки подается бетон. Толкатель находится в исходном положении, т. е. прижат к задней стенке мерного ящика;
— мерный ящик устанавливается над матрицей, включаются вибраторы, бетонная смесь из мерного ящика распределяется по всем гнездам матрицы;
— после прекращения вибрации мерный ящик возвращается в исходное положение;
— на бетонную смесь, находящуюся в ячейке матрицы, опускается пуансон, включаются вибраторы. Происходит уплотнение бетонной смеси совместным воздействием вибрации и пригруза;
— после окончания процесса уплотнения включаются цилиндры подъема матрицы. Пуансон продолжает оставаться в нижнем положении, удерживая изделия от подъема вместе с матрицей до полного их освобождения. Дальнейший подъем матрицы происходит вместе с пуансоном;
— поддон со свежеотформованными изделиями выталкивается из-под формующего устройства, а на его место поступает следующий поддон;
— матрица вместе с пуансоном опускаются, матрица прижимает поддон к виброплощадке, пуансон поднимается в исходное положение. Формующий агрегат готов к следующему циклу.
Сам процесс объемного вибропрессования может быть разделен на 3 этапа:
Предварительное уплотнение.
Этап обычно совмещается с объемным вибродозированием: бетонная смесь укладывается в матрицу под действием вибрации. При этом происходит распределение смеси по площади матрицы, частичное удаление воздуха и предварительное уплотнение смеси за счет сближения частиц.
Частицы заполнителя, покрытые цементным тестом, в процессе вибрации автоматически занимают оптимальное положение — мелкие размещаются между крупными, снижая пустотность смеси.
Поскольку в процессе предварительного уплотнения производится дозирование смеси «на изделие», существенно обеспечить равномерность заполнения матрицы бетонной смесью, для чего практикой вибропрессования разработан ряд приемов:
— вибродозирование. Дозирование смеси производится при включенной виброплощадке, что приводит к частичному удалению воздуха из бетонной смеси и, следовательно, к большей равномерности засыпки;
— мультивибрация. При движении мерного ящика по матрице происходит резкая его остановка в начале и конце движения, что приводит систему в колебания с низкой частотой и большой амплитудой (при вибродозировании высокая частота и низкая амплитуда). Такое движение мерного ящика производится 3-5 раз;
— «заход» мерного ящика. Остановка передней грани мерного ящика происходит за передней гранью матрицы;
— увеличение объема мерного ящика. Объем мерного ящика в 1,5-2 раза превышает объем матрицы вибропресса, что обеспечивает постоянное наличие столба бетонной смеси над матрицей;
— установка «ворошителя». Ворошитель в процессе мультивибрации осуществляет дополнительное направленное перемешивание смеси. Конфигурация ворошителя, как правило, зависит от вида формуемого изделия. Перемещение мерного ящика заставляет ворошитель совершать низкочастотные колебания, с одной стороны, препятствующие уплотнению бетонной смеси в мерном ящике, с другой, улучшающие заполнение ячеек матрицы. Ряд зарубежных фирм стал снабжать вибропрессующее оборудование активными (имеющими собственный привод) ворошителями.
Экспериментально подтверждено положительное влияние активного ворошителя на качество заполнения ячеек матрицы, особенно для изделий, включающих высокие тонкие стенки.
К числу мероприятий, обеспечивающих качественное заполнение матрицы вибропресса, также относятся:
— регулирование влажности смеси как фактора, существенно влияющего на ее реологические характеристики;
— тщательное перемешивание смеси, обеспечивающее ее однородность в соответствии со стандартом;
— при габаритных размерах матрицы, в плане близких к квадрату и превышающих 1,0 м, — использование двух бункеров и двух мерных ящиков, засыпающих каждый свою половину матрицы;
— поставка заполнителей и цемента от одного производителя, в том числе песка со стабильным гранулометрическим составом и бездобавочного цемента фиксированной активности с постоянной нормальной густотой цементного теста.
Все эти проблемы имеют место и в зарубежной практике, хотя и в меньшей степени, в связи с использованием в технологии мытых, сухих, фракционированных заполнителей и чистоклинкерных цементов.
Обычно в цементно-песчаной смеси, поступающей в матрицу, содержится до 60 % воздуха. В результате проведения мероприятий по предварительному уплотнению его количество снижается до 20-25%, и воздух этот достаточно равномерно распределен по объему смеси.
Формообразование.
При правильно подобранных составе бетона, параметрах вибрационных воздействий и величине давления со стороны пуансона обеспечивается разжижение цементного теста, т. е. частицы заполнителя сближаются, вокруг них образуются тонкие структурированные оболочки из цементного теста. В результате цементно-песчаная смесь приобретает свойства текучести, что обеспечивает практически полное удаление защемленного воздуха.
Эта стадия формования в лучших образцах вибропрессующего оборудования характеризуется пульсирующим характером взаимодействия смеси и пуансона. В процессе вибрации пуансон периодически отрывается от бетонной смеси с последующим ударным воздействием на формуемое изделие.
Суммарное воздействие от пуансона (собственный вес, гидравлическое (пневматическое) давление) и характер вибрационных воздействий назначаются так, чтобы инерционные силы отрыва смогли создать условия пульсирующего режима во взаимодействии «виброплощадка — уплотняемое изделие — пуансон».
Окончательное уплотнение.
Полученное на предварительных этапах уплотнение можно считать близким к требуемому — на этой стадии видимого перемещения пуансона практически не происходит, а осуществляется лишь удаление (частично более равномерное распределение по объему) остатков защемленного воздуха.
Чтобы исключить деструктивные процессы в свежеотформованном изделии и подсос воздуха, на пуансон в этой стадии уплотнения подается добавочное усилие, обеспечивающее замкнутость вибрирующей системы «пуансон — изделие — виброплощадка».
Целесообразно одновременно с увеличением давления повысить частоту колебаний виброплощадки, например, до 100 Гц, что вводит в резонанс мелкие частицы заполнителя, способствуя уплотнению бетонной смеси.
Приведенный выше механизм формования жестких и особо жестких смесей является результатом многолетних исследований и положен в основу алгоритма работы подавляющего большинства зарубежных и отечественных вибропрессов.
Однако вибропрессование в существующих моделях оборудования успешно реализуется при изготовлении конструкций либо имеющих форму толстых плоских пластин, либо изделий, имеющих постоянную высоту и сечение в направлении формования.
При изготовлении конструкций переменной толщины или разновысоких в направлении формования или тонких пластин указанная выше схема формования не обеспечивает качественного уплотнения.
Ухудшение качества уплотнения не только влияет на прочностные характеристики бетона изделий, но и делает плохо предсказуемыми характеристики, зависящие от структуры материала — морозостойкость, водопоглощение, водонепроницаемость.
Ниже приведены способы получения вибропрессованием изделий переменной толщины и изделий фиксированной высоты.
Вибропрессование, как технология в ее классическом варианте, предполагает изготовление изделий постоянной высоты в направлении формования. Обычно это плиты или блоки сплошные либо включающие вертикальные каналы. Эти изделия — классический вариант формования на плоском поддоне.
Получение изделий переменной толщины на поддонах сложной конфигурации, как правило, признается нецелесообразным из-за чрезмерно высокой их стоимости, которая и при плоских поддонах близка к стоимости формовочного оборудования.
Придание изделию иной конфигурации с помощью пуансона гораздо более широко используемый прием.
Так изготавливаются лотки, желоба, крышки колодцев, камни накрывные для цоколей и др.
Однако практика формования изделий переменной толщины способами, применяемыми для изделий постоянной толщины, приводят к недоуплотнению в них отдельных участков. Действительно, при формовании на плоском поддоне мерный ящик смесью постоянной высоты заполняет весь объем матрицы. В результате под фигурным пуансоном уплотняется только самый тонкий участок изделия. При формовании «разновысоких» изделий из смесей с высокой удобоукладываемостью последняя перемещается под пригрузом, а в жестких, особо и сверхжестких смесях этого не происходит, поэтому изделие оказывается неуплотненным.
Разработан технологический прием, включающий дополнительную операцию перед вибропрессованием: после засыпки бетонной смеси мерным ящиком при непрекращающихся вибрационных воздействиях смесь пригружают пуансоном усилием, составляющим -20% усилия формования. Таким образом, бетонная смесь, перемещаясь под воздействием вибрации в замкнутом пространстве, приобретает в верхней ее части форму, соответствующую конфигурации пуансона.
Следующий этап формования — традиционное вибропрессование, однако уплотнение в изделии, содержащем участки разной высоты, в этом случае будет более качественным.
Многолетний опыт работы с особо и сверхжесткими бетонными смесями, формуемыми с использованием методов интенсивного уплотнения показал, что при Ку≥0,97 получается качественный бетон с высокими физико-механическими характеристиками, и что получение более высокого Ку, как правило, не оправдано экономически из-за увеличения затрат на уплотнение бетонных смесей и снижения производительности оборудования.
Таким образом, несмотря на сложившуюся практику, становится очевидной недопустимость недоуплотнения бетона в изделиях с невысокой прочностью, например, в стеновых блоках.
Другой путь получения требуемого уплотнения в изделиях переменной толщины — увеличение удобоукладываемости смеси до уровня, позволяющего на конкретном оборудовании вибрационными воздействиями на бетонную смесь перевести ее в вибросжиженное состояние. Это обеспечит свободное ее перемещение в матрице, причем давление от пуансона не должно этому препятствовать.
Однако при повышении удобоукладываемости бетонной смеси в процессе уплотнения появляется цементное молоко на поверхности свежеотформованного изделия. Цементное молоко может появиться также в результате некачественного перемешивания, когда отдельные объемы смеси имеют повышенное водосодержание, либо от неравномерности амплитудного поля виброплощадки или пуансона. Тогда цементное молоко может выступать не но всей поверхности формуемого изделия, а в отдельных его точках. В результате бетонная смесь прилипает к пуансону, образуя после его подъема вырывы на поверхности изделий.
При повышении удобоукладываемости смеси до уровня, приводящего к появлению цементного молока на всей поверхности формования, происходит прилипание изделия к пуансону, причем ван-дер-ваальсовые силы сцепления так велики, что свсжеотформованное изделие, даже освобожденное от матрицы, поднимается вместе с пуансоном при его возвращении в исходное положение.
Технические решения, исключающие прилипание к пуансону, были получены при разработке технологии вибропрессования цементно-песчаной черепицы — тонкой пластины переменной (10-25 мм) толщины.
Размещение полимерной пленки между изделием и пуансоном полностью исключило прилипание, формуемая поверхность получалась идеально гладкой. Разработан механизм непрерывной протяжки пленки после каждого формования.
Еще более качественный результат был достигнут при формовании черепицы нагретым до 110-120 °C пуансоном. В этом случае между ним и формуемым изделием образовывалась паровая прослойка. В результате черепица не прилипала к пуансону, а ее поверхность после формования была зеркальной. Кроме того, черепица после вибропрессования оказывалась горячей. Было показано, что аккумулированного изделием тепла достаточно для прохождения смесью периода структурообразования, что соответствует времени предварительной выдержки в режиме тепловлажностной обработки.
He менее важным является разработка способа получения вибропрессованием изделий фиксированной высоты и, в первую очередь, стеновых блоков — одной из наиболее массовых конструкций, выпускаемых по технологии вибропрессования.
Калибровка блоков по высоте позволяет не только применить схему кладки «на клей», но и улучшить теплозащитные свойства стен за счет уменьшения толщины горизонтальных мостиков холода.
Схема уплотнения цементно-песчаных смесей в технологии вибропрессования предусматривает опускание жестко связанных между собой элементов пуансона в ячейки матрицы, что предполагает равномерную засыпку бетонной смеси в каждую из ячеек.
Засыпка смеси в матрицу производится мерным ящиком, т.е. производится объемная дозировка смеси, причем в худшем ее варианте. В результате, даже при реализации мероприятий по улучшению засыпки, как правило, количество смеси в каждой ячейке оказывается различным и, следовательно, по-разному уплотненным. В действительности только одно из изделий либо одна из стенок изделия, оказываются качественно уплотненными, все остальные — в той или иной мере недоуплотнены.
Какова мера этого недоуплотнения, и насколько это значимо для свойств бетона? По данным, каждый процент недоуплотнения приводит к снижению прочности на 5-7 %. В целом эту оценку можно считать правильной. Однако это интегральная оценка. Суть недоуплотнения — это несформированная структура бетона: наличие неудаленного из бетонного изделия стихийно расположенного воздуха. Этот воздух может оказаться, например, в зоне главных растягивающих напряжений, и тогда речь уже идет не о процентах снижения прочности — разрушающаяся нагрузка может уменьшиться в несколько раз. Воздух может оказаться близко от граней изделия (так часто бывает при изготовлении тротуарных плит), и тогда эти грани раскрашиваются, обламываются уже в процессе транспортных операций или пакетировки, что ухудшает долговечность и товарный вид изделий.
Ho это еще не самый худший результат недоуплотнения. Для изделий, к которым предъявляются требования по морозостойкости, наличие в них каверн «неорганизованного» воздуха приводит к заполнению их водой. Замерзание-оттаивание этой воды разрушает изделия в течение 1-2 сезонов.
Анализ практики изготовления мелкоштучных бетонных изделий показывает, что достаточным (в том числе и по долговечности) является коэффициент уплотнения Kу = 0,97, т. е. в свежеотформованном бетоне допускается наличие около 3% воздушной фазы. Точность дозировки цементно-песчаной смеси на изделие оценивается в 4-6 %, т. е. суммарный объем воздушной фазы может достигать 9%. Это также означает появление в параллельных формовках разновысоких изделий, что недопустимо, в первую очередь, для стеновых и отделочных материалов.
В практике вибропрессования для получения изделий постоянной высоты используется прием остановки пуансона вибропресса на фиксированной высоте. Это может быть механическая фиксация — упор, либо движение пуансона прекращается под влиянием сигнала от датчика положения.
Очевидно, что при этом недоуплотняются все изделия. Выходом из противоречия является предлагаемый способ использования бетонов с воздухововлечением. Существо способа во введении в бетонную смесь воздухововлекающей добавки в количестве, обеспечивающем до 10% воздухововлечения.
При вибропрессовании изделий с фиксированной высотой опускания пуансона это будет означать, что вовлеченный воздух в разном количестве будет в каждом изделии. Однако этот воздух уже оказывается не случайно размещенным в виде крупных пор, а равномерно распределенным по массе в виде мелких пор воздухововлечения по всему объему изделия. Известно, что такой воздух для бетонов, изготовленных из особо жестких цементно-песчаных смесей, в количестве 5-6% практически не снижает несущей способности изделий, значительно увеличивая их морозостойкость.
Кроме того, воздухововлечение пластифицирует бетонную смесь, и, с учетом этого обстоятельства, прочность бетона может даже вырасти.
Таким образом, механизмом реализации способа формования изделий калиброванной высоты является использование в особо жестких бетонных смесях слитной структуры (т. е. при избытке цементного теста) воздухововлекающей добавки, обеспечивающей воздухововлечение до 10 % и фиксация пуансона вибропресса на уровне требуемой стандартом высоты изделия.
Тогда при правильно подобранном составе бетона одно из уплотняемых изделий будет иметь Ку≥0,97, а остальные Ку = 0,97—0,93, причем разброс прочностных характеристик бетона не будет превышать нормативных требований.
Роликовое формование
Производство мелкоштучных бетонных изделий в отечественной и мировой практике осуществляется, главным образом, вибропрессованием. Преимущества способа настолько значимы, что разработкой других механизмов уплотнения занимаются явно недостаточно.
Однако у вибропрессования имеются и серьезные недостатки: очень «шумная» и «вибрационная» технология, размеры изделий, изготавливаемых вибропрессованием, ограничены.
При габаритах матрицы свыше 1,0 м оборудование становится громоздким, металлоемким. Нагрузки на оборудование возрастают многократно. Нет опыта массового изготовления вибропрессованием железобетонных конструкций.
В значительной мере с целью исключения указанных недостатков был разработан безвибрационный способ уплотнения бетонных (в первую очередь, цементно-песчаных) смесей — роликовое формование.
Сущность способа — послойное уплотнение цементно-песчаной смеси катками, создающими необходимое для уплотнения давление реакцией в катучих опорах.
Был разработан опытный образец агрегата и проведены исследовательские работы на экспериментальной линии для изготовления крупноразмерных неармированных тротуарных плит 1000х1000х100 мм.


Уплотнение цементно-песчаных смесей

Эти исследования позволили определить основные параметры установки (диаметр катков, их длину, число двойных ходов), позволяющие получить качественное уплотнение и исключить такие специфические недостатки роликового формования, как слоистость, трещины разрыва и др. Схема агрегата роликового формования приведена на рис. 5.8, где 1 — форма, 2 — балка, 3 — прессующие ролики, 4 — опорные ролики, 5 — изделие.
На Кретингском заводе строительных конструкций по этой технологии организовано промышленное производство дорожных изделий широкой номенклатуры.
На рис. 5.9 приведена схема технологической линии, включающей 2 горизонтально расположенных транспортных потока с формовочным агрегатом 1 и перекладчиком 2. Формовка производится на поддонах 3, формовочное пространство образуется поперечными перегородками поддона и продольными бортами установки.
Процесс термообработки изделий разделен на 3 ступени:
— предварительная выдержка в камере 7 при температуре 25-30 °С в течение 4-5 ч (изделия находятся на поддонах);
— изотермический прогрев в камере 9 при температуре 70 °С в течение 4-5 ч (изделия находятся на поддонах);
— выдержка изделий в камере 7 без поддонов с транспортировкой их на свежеотформованных изделиях, находящихся на поддонах.
Затвердевшие изделия в процессе транспортировки остывают до 25-30 °С в течение 4-5 ч.


Уплотнение цементно-песчаных смесей

Такая схема тепловлажностной обработки позволила создать компактную высокопроизводительную линию.
Порядок работы линии: поддон со свежеотформованными изделиями 4 толкателем 5 устанавливается на рольганг 6 камеры 7, в которой проходит первая ступень термообработки. Затем поддон с изделиями перекладчиком 2 передается на рольганг 8 камеры 9 для проведения второй ступени ТВО. Поддоны перемещаются толкателем 10. После прохождения камеры 9 затвердевшие изделия распалубщиком 11 снимаются с поддона и устанавливаются на свежеотформованные изделия, находящиеся на рольганге 6, для прохождения третьей ступени термообработки. Освобожденные от изделий поддоны через механизм чистки и смазки 12 направляются на формовочный стол 13.
Перекладчик выполняет две функции: пакетирует изделия, прошедшие полный цикл термообработки, и переносит поддоны с рольганга 6 на рольганг 8.
Роликовое формование позволяет одновременно выпускать различную номенклатуру изделий. Так, на указанной линии из 87 поддонов, имеющихся в технологическом потоке, 40 % предназначены для изготовления магистральных бортовых камней, 11 % — газонных камней, 49 % — тротуарных плит.
Разовый цикл формования составляет 3 мин. Предложенная технология по сравнению с вибропрессованием расширяет возможности производства изделий с отделанной поверхностью, в том числе при использовании для поддонов рельефных листов промышленного изготовления, использовании вместо смазки поддонов замедлителя твердения и др.
Замедлитель твердения позволяет получить декоративную поверхность типа «шагрень», образуемую после «отмывки» поверхностного слоя бетона в изделиях, прошедших тепловлажностную обработку.
Показана принципиальная возможность изготовления роликовым формованием крупноразмерных железобетонных конструкций из песчаного бетона, в том числе дорожных плит 3,0х1,75 м.
Пресспрокат, полусухое прессование
Пресспрокат — весьма ограничено применяемая технология, используемая в России практически только для изготовления цементно-песчаной черепицы.
Черепица изготавливается на фигурных литых поддонах, непрерывной лентой подающихся под формующее устройство.
Из бункера формующего агрегата на поддон высыпается порция особо жесткой цементно-песчаной смеси, которая затем прокатывается (уплотняется) профилированными роликами. Нижняя (профильная, с нерегулярными выступами) поверхность черепицы формуется по профилю поддона, верхняя (продольные волны, элементы замкового соединения) — роликовым устройством.
Преимущества способа: малошумность, высокая производительность, хорошая геометрия изделий, возможность использования особо жестких смесей.
Недостатки: дороговизна поддонов, плохое перераспределение цементно-песчаной смеси под формующим роликом, необходимость использования качественных, преимущественно подготовленных заполнителей, возможность изготовления ограниченного числа конструктивных форм изделий.
Отечественная практика производства черепицы пресспрокатом сталкивается с серьезными проблемами по обеспечению водонепроницаемости изделий.
Отсутствие четких требований к качеству песка-заполнителя, использование карьерных, речных песков без переработки приводит к постоянно меняющимся реологическим характеристикам цементно-песчаной смеси. В результате смесь оказывается неравномерно распределенной по плоскости поддона и, следовательно, по разному уплотненной в различных частях изделий. При принятой схеме формования смесь не имеет возможности, как это происходит, например, при вибропрессовании, перемещаться по поддону под воздействием вибрации. Неравномерность засыпки и связанная с этим неоднородность уплотненного материала приводит не только к снижению прочности, но и к невозможности гарантировано обеспечить водонепроницаемость черепицы. Невозможно проверить каждую черепицу — водонепроницаемость должна обеспечиваться технологией. Ряд фирм, в течение нескольких лет ставивших целью выйти на российский рынок кровельных материалов, несмотря на значительные инвестиции, так и не смогли довести до конца решение этой задачи.
Попытки стабилизировать характеристики сырьевых материалов поставкой песков с определенных карьеров также не привели к необходимым результатам, а попытки использования сухих смесей для выпуска черепицы настолько повысили стоимость изделий, что она приблизилась к стоимости металлочерепицы.
В результате производители стали наносить на поверхность затвердевшей черепицы полимерный слой, который не только исключил протечки в кровле, fio и украсил ее. В рекламном проспекте, однако, потребителю предлагается не только цветная с нанесенным покрытием черепица, но и черепица без покрытия. Целесообразно было бы нанесение на свежеотформованную черепицу цветного коллоидно-цементного клея (результат совместного помола цемента с пигментом), обеспечивающего кольматацию пор поверхностного слоя. Кроме того, это позволило бы сэкономить краситель и исключить возможность отслоения полимерного слоя.
Имеются сведения об использовании технологических линий пресспро-ката для изготовления тротуарных плит — изделий, пользующихся гораздо более высоким спросом, чем черепица. Тротуарные плиты — толстые плоские пластины постоянной толщины, и их формование пресспрокатом более простая задача, чем изготовление черепицы.
Формование тротуарных плит происходит на плоском поддоне, представляющем собой металлический лист толщиной 4 мм, что делает изготовление поддонов весьма несложной задачей.
Высота тротуарных плит (обычно это 70-80 мм) позволяет перемещение смеси под уплотняющим роликом и, следовательно, более качественное их формование.
К недостаткам технологии следует отнести возможность получения в тротуарных плитах рельефа только в виде продольных полос и фаски только в направлении перемещения плит по конвейеру.
Из литературных источников неясно, удалось ли получить фаску в направлении, перпендикулярном движению, при резке непрерывной ленты формуемой плиты на изделия. Предполагалось, что образование поперечной фаски может быть организовано одновременно с разрезкой.
Полусухое прессование — технология, предусматривающая разовое интенсивное силовое воздействие прессующего органа на бетонную смесь без вибрации. Очевидны как недостатки способа, так и его преимущества.
К последним относятся малошумность, возможность использования смесей более высокой подвижности, чем при вибропрессовании, в первую очередь, из-за отсутствия вибрации, приводящей к прилипанию пуансона к изделию. Технология полусухого прессования позволяет обеспечить увеличение производительности формующего оборудования, возможность расширить диапазон удобоукладываемости формуемых смесей, а также получать изделия с декоративной поверхностью. При полусухом прессовании цементно-песчаных смесей получается поверхность типа «шагрень», потому что цементное молоко не выступает на поверхность изделия, «замазывая» заполнитель.
Основной недостаток полусухого прессования — сложно только давлением без вибрации качественно уплотнить бетонную смесь. Поэтому, как правило, технология применяется при производстве тонких ненесущих либо малонагруженных изделий, например, отделочных материалов.

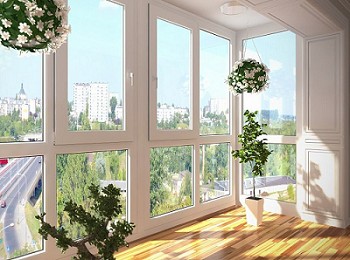

Пластиковые французские окна




Французские окна
Как следует из названия, французские окна пришли в нашу жизнь из Европы, где являются популярными уже довольно давно. Отечественные потребители только начинают осваивать новинку архитектуры и нужно быть объективными, не всем она по вкусу из-за нестандартности облика. Наши соотечественники – народ мнительный, и подобная открытость жилья некоторых напрягает.

Оригинальные окна носят и другое название – панорамные, так как охватывают огромную площадь визуального обзора из-за технологии монтажа. Оконные проемы по-европейски располагаются от пола вверх до потолка или почти до него.

Разновидности французских окон

Концепция таких окон позволяет монтировать их разнообразными методами. Габаритные панорамные окна больших размеров нередко занимают всю стену дома, ими оснащают уличную часть террасы, балкона. Для безопасности и комфорта, сооружение делят на части, позволяющие каждой секции иметь ребро жесткости. Существуют круглые, полукруглые, арочные модели окна. За адаптированную возможность выхода на уличное пространство, их часто именуют — окна-двери, и нередко оборудуют их соответствующими устройствами: замками, ручками. Декор моделей может быть разным: компании-производители предлагают потребителям матовое, цветное стекло, витражные решения. Конструкция окна может быть классической или раздвижной, складывающейся гармошкой и т.д. Для обеспечения полноценной службы французского окна целесообразно монтировать не менее двух стеклопакетов с толщиной стекла 6 мм.

Существенные достоинства строительного элемента

Что имеем? Прекрасный колоритный вид: утром отдернули штору – и перед вами сотни километров местности как на ладони. Надо отдать должное разработчикам — выглядят французские окна просто роскошно, и в эксплуатации проявляют массу достоинств:

• обилие света. Стекло пропускает 99% солнечных лучей, а это полезно для физического здоровья и психики;
• конструкция визуально расширяет территориальные рамки помещения;
• в мягких климатических зонах, происходит эффективная отдача естественного природного тепла извне;
• за сравнительно небольшую стоимость жилье превратится в роскошный дизайнерский арт-хаус;
• прекрасные сезонные пейзажи будут всегда радовать домочадцев.

Решив радикально изменить жилище с помощью панорамных окон, не стоит забывать о разумных мерах предосторожности. Если речь идет об этажном остеклении, целесообразно установить снаружи компактную перегородку в целях безопасности. Нетривиальный стиль дизайна позволит создать в квартире неповторимую атмосферу европейского шика.

Делаем ремонт квартиры: как уменьшить стоимость?





Любой ремонт – это большие затраты. Тратится всё: время, силы, деньги, также это величайшее эмоциональное напряжение. Однако, есть некоторые хитрости, которые позволят не затягивать ремонт и даже сделают конечную цифру в смете несколько ниже.

1. Построить план.

В первую очередь, необходимо выяснить – каковы ожидания от ремонта, что нужно на выходе. Перед тем, как заказать отделку квартиры в Москве, нужно составить список тех работ, которые действительно необходимо произвести. Это позволит, с одной стороны, выполнить всё необходимое, с другой стороны – возможность сэкономить, поскольку некоторые виды работ, которые могли быть навязаны, не войдут в итоговую смету.

2. Не стоит абсолютно верить смете первого подрядчика.

Главное – помнить, что изначально никто не обязан пользоваться услугами бригады после составления сметы. Можно пригласить поочерёдно несколько бригад и выслушать их предложения, порой можно солидно сэкономить. Тем более, что выезд на составление сметы сегодня бесплатен, что у частных мастеров, что у крупных ремонтных компаний.

3. Жадность – губит любое начинание.

Переплачивать ненужно, но и экономить буквально на всём – также плохая идея. Самое главное, никогда нельзя экономить на отделке. Материалы следует подбирать качественные, ведь иначе, очень возможно, что в тот же год все результаты работ придут в негодность. И здесь обвинить работников в низкой квалификации точно не получится, всему виной качество материалов.

4. Сравнивать цены на всё.

И всё же, всегда нужно посмотреть несколько вариантов и не хватать самый дорогой из них. В разных магазинах одни и те же товары могут иметь разную стоимость при одинаковом качестве. Это отличная возможность сэкономить и уменьшить смету. Единственный минус – требуется много времени. Кстати, для экономии последнего есть резон обратить внимание на крупные магазины, где часто бывает бесплатная доставка на дом выбранных товаров, чего нет в мелких строительных магазинах.

5. Закупки по смете.

Всегда заранее продумывать необходимое количество материалов и не покупать слишком большого запаса, чем требуется по общей смете ремонта. Как показывает практика, такие излишки потом приходится просто выбрасывать. Запас должен быть небольшим, и уж точно не превышать изначально требующееся количество в два и более раза.

6. Выбирайте грамотных работников.

Пожалуй, самая важная часть – это выбор грамотной бригады, которая будет заниматься отделкой квартиры в Москве. И самое лучшее, если есть кому посоветовать хорошую бригаду, и неважно – частник это или крупная фирма, в любом случае можно попасть, как на очень грамотных людей, так и на «халтурщиков», результат работы которых будет, в лучшем случае, весьма посредственным. Очень хорошо, если о бригаде есть отзывы бывших клиентов в интернете, но и им нельзя слепо доверять, внимание к деталям здесь прежде всего. И в любом случае, лучше заключить письменный договор, это гарантия проведения работ.

Сэкономить на ремонте – достаточно легко. Самое главное – думать головой. С одной стороны, думать и не приобретать тех материалов и услуг, которые на самом деле не требуются. При этом, закупать действительно качественные материалы и оплачивать работу грамотных специалистов, поскольку экономия на этих статьях расходов может свести на «нет» весь итог ремонта.

Основные виды и причины повреждения оснований, зданий, сооружений и их элементов




Следует иметь в виду, что любые деформации и повреждения ведут к снижению несущей способности и эксплуатационных свойств зданий и сооружений. Дефекты и повреждения возникают вследствие: ошибок проектирования, включая изыскания; дефектов изготовления, т.е. нарушений, полученных при изготовлении на заводах и предприятиях; дефектов транспортирования и складирования; дефектов монтажа и подготовки оснований, т.е. нарушений при выполнении работ непосредственно на строительной площадке; повреждений от непредвиденных эксплуатационных и особых, в том числе сейсмических, воздействий.
Ошибки проектирования возникают из-за несоблюдения требований нормативных документов; несовершенства действовавших в период проектирования документов; принятия расчетных схем, в том числе упрощенных, не учитывающих действительную работу конструкций; неправильного учета нагрузок, действующих на конструкции; принятия несовершенных конструктивных решений; недооценки степени агрессивного воздействия среды и выбора неудовлетворительных защитных покрытий.
Применительно к основаниям и фундаментам к основным ошибкам, допускаемым при изыканиях, относятся: недостаточное определение состава и однородности грунтов; отсутствие сведений о местных ослаблениях грунта; неподтверждение данных об уровне грунтовых вод. Отдельные или несколько из указанных причин часто приводят к потере зданием и сооружением пространственной жесткости или устойчивости, к нарушению связей между несущими конструкциями, а каждая из ошибок — к повреждению или разрушению отдельных несущих элементов.
Основными причинами дефектов изготовления являются:
— применение некачественных или не соответствующих требуемым параметрам составляющих бетона и раствора — цемента, щебня, песка, воды, различных добавок, а также марок стали, арматуры, камня;
— нарушение технологии приготовления бетонной смеси и раствора — неправильное дозирование составляющих, особенно в отношении цемента и воды, плохое перемешивание смеси; расслоение бетонной смеси и утечка цементного молока после транспортировки бетона на большое расстояние неприспособленным для этого транспортом;
— нарушение технологии режима пропарки, увлажнения бетона или его укрытия в жаркое время года и прогрева или укрытия при отрицательных температурах, вымывание цементного молока и т.п.;
— замена стали арматуры в бетоне другими по классу или марке, не снижающими несущей способности, но влияющими на свариваемость, хрупкость, хладоломкость или коррозионную стойкость, а также применение пораженной коррозией стали и арматуры, некондиционного камня и кирпича;
— нарушение в технологии изготовления, особенно предварительно напряженных железобетонных конструкций;
— несоответствие размеров и недостаточная жесткость опалубок и форм при изготовлении панелей, блоков, плит, балок;
— нарушение в нанесении защитных покрытий.
Применительно к материалам несущих конструкций можно выделить следующие характерные дефекты, влияющие на их несущую способность, долговечность и эксплуатационные свойства.
Основные дефекты, характерные для железобетонных конструкций, следующие: трещины в бетоне: нормальные и наклонные к продольной оси элемента по всей высоте сечения или части его, продольные в местах изменения сечений элементов, продольные в зоне анкеровки стержней, в том числе предварительно напрягаемых, различного направления в средней части сечения от температурных воздействий; отслоение защитного слоя бетона, чаще в растянутой зоне, нередко с обнажением стержней и нарушением сцепления арматуры с бетоном; раковины, сколы, каверны как в растянутой, так и в сжатой зонах, в местах анкеровки напрягаемой арматуры, под закладными деталями; нарушение сцепления арматуры с бетоном, часто с поражением арматуры коррозией;нарушение сцепления нового бетона с ранее уложенным, коррозия бетона с изменением его цвета, выкрошиванием, шелушением, замасливанием; повреждение в арматуре и закладных деталях, включая полное разрушение растянутых стержней, в поперечной и конструктивной арматуре; смещение арматуры от проектного положения, включая искривление стержней и перекосы соединительных элементов; несоответствие сечения арматуры с площадью, размещением и классом стали, включая предел текучести, временное сопротивление, относительное удлинение, ударную вязкость и химический состав; несоблюдение конструктивных требований и виде устройства крюков на концах гладких стержней, достаточной глубины анкеровки закладных деталей и нахлестки рабочих стержней, установки поперечной арматуры и других анкерных устройств на концах предварительно напрягаемых элементов; нарушения при выполнении сварных соединений в виде прожогов, наплывов, непроваров, неполномерности шва, а также смещения и перелома свариваемых стержней в стыке; повреждения противокоррозионных покрытий в виде трещин, пузырей, отслоений из-за отклонения толщины от требуемой или замены состава; отклонение размеров и формы элементов от требуемых, в том числе их искривление.
Нередко перечисленные дефекты и повреждения вызываются не одной, а несколькими причинами. Так, причинами образования трещин в конструкции вследствие недостаточной несущей способности или трещиностойкости являются применение загрязненного щебня и песка, недостаточно активного цемента, малого его количества, большого водоцементного отношения, плохого перемешивания и уплотнения смеси, замораживание бетона в раннем возрасте и вымывание цементного молока, а также отклонение от требуемых в характеристиках бетона по прочности на сжатие и растяжение, морозостойкость, водонепроницаемость, несоответствие вяжущего и заполнителей. Преждевременное раскрытие трещин наступает и в результате несоответствия характеристик арматурной стали и недостаточного натяжения предварительно напрягаемой арматуры.
Перечисленные, а также отклонения в размерах и форме элементов приводят к повышенным прогибам и перемещениям.
Причиной возникновения трещин в арматуре и сварных швах, вплоть до разрушения, особенно в элементах, работающих на динамические воздействия и при отрицательных температурах, является применение арматуры, которая имеет более низкие механические свойства и обладает повышенной хрупкостью и плохой свариваемостью. Образование наклонных трещин происходит в результате нарушения сцепления арматуры с бетоном в зоне анкеровки, установки в опорной зоне поперечной арматуры большого сечения с соответствующим увеличением ее шага, возрастания шага стержней поперечной арматуры, расположения отгибов продольной арматуры в непроектных местах, уменьшения длины анкеровки растянутой арматуры; чрезмерной податливости анкерных устройств предварительно напряженных конструкций.
Раздавливание бетона наблюдается вследствие применения бетона пониженной прочности, чрезмерного натяжения арматуры, в том числе на бетон, не набравший необходимой прочности. Концентрация арматуры и дефекты анкеровки приводят к снижению трещиностойкости конструкций. Применение бетонной смеси, обладающей повышенной усадкой, вызывает усадочные трещины, что усугубляется отсутствием укрытия или увлажнения бетона в жаркое время года.
При отсутствии надлежащего уплотнения жесткой, неудо-боукладываемой бетонной смеси происходит зависание бетона на арматуре и в местах изменения сечения, что способствует возникновению трещин. Коррозия арматуры приводит к тому, что продукты ее, увеличиваясь в объеме, распирают бетон с образованием трещин вдоль стержней арматуры.
Основные дефекты, характерные для металлических конструкций, следующие: местные вмятины, искривления, пробоины, разрывы; трещины в сварных швах составных конструкций; повреждения отдельных элементов сквозных конструкций; повреждения значительного количества элементов сквозных конструкций; искривления элементов сквозных конструкций.
К наиболее характерным основным дефектам каменных (кирпичных) конструкций относятся: появление трещин и разрушение междуокснных простенков; возникновение трещин и разрушение перемычек над оконными, дверными и другими проемами; образование трещин и разрушение значительных участков стен; появление трещин в местах примыкания одна к другой капитальных стен; отклонение стен от вертикали, вследствие наклона всей стены или выпучивания ее отдельных участков; появление трещин в местах опор балок перекрытия и самих перекрытий.
Дефекты при транспортировании и складировании в основном возникают в результате: динамических воздействий; случайных механических воздействий от ударов подвижным транспортом, о землю и о другие конструкции; транспортирования и складирования конструкций в нерабочем положении, включая непроектное расположение прокладок и фиксирующих устройств.
Дефекты при монтаже возникают при: строповке конструкций в не предусмотренных проектом местах или применении не предусмотренных проектом строповочных приспособлений; перегрузке конструкций строительными материалами и оборудованием при монтаже; механических повреждениях монтажными механизмами и грузами; пробивке в конструкциях непроектных отверстий, гнезд или борозд; нарушении технологии производства сварочных работ, режима сварки, способа сварки, несоответствии марки применяемых электродов; нарушении технологии устройства стыковых соединений, а при производстве бетонных и каменных работ — отсутствии увлажнения или укрытия в летнее время и прогреве в зимнее; нарушении последовательности постановки связей и временных креплений; недостаточном контроле при производстве геодезических работ.
Как и в случае дефектов, полученных конструкциями в процессе изготовления, при монтаже отдельные или совокупность причин могут привести к соответствующим повреждениям. Так, применение не предусмотренных проектом монтажных траверс вызывает появление неучтенных сжимающих усилий, которые, особенно при малом угле наклона строп к продольной оси конструкции в свою очередь приводят к образованию трещин. К таким последствиям приводит и перегрузка покрытий строительными материалами и оборудованием, что влечет за собой образование трещин в растянутых элементах.
Пробивка отверстий, борозд, гнезд уменьшает сжатую часть сечения изгибаемых и внецентренно сжатых элементов, снижая тем самым несущую способность и трещиностойкость конструкции. Нарушение технологии сварки нередко приводит к разрушению сварных швов и последующему образованию трещин. Нарушение последовательности монтажа элементов, несвоевременная постановка связей могут привести к возникновению в конструкциях усилий, превышающих расчетные, и образованию трещин, например, при строповке решетчатых конструкций не в узлах, а в панелях, или когда элементы, работающие на стадии эксплуатации на сжатие или изгиб, вынуждены на стадии монтажа работать на растяжение.
Перенапряжение в отдельных элементах может возникнуть из-за нарушения технологии монтажа, например в колоннах при монтаже поперечных рам каркаса многоэтажного здания без постановки продольных связей (распорок) между рамами.
Вследствие недостаточного геодезического контроля может сместиться центровка и тем самым уменьшится глубина опирания одной конструкции на другую, в результате образуются скалывающие трещины. Отсутствие ухода за кладкой и бетоном в жаркое время года приводит к потере монолитности в кладке, а также к усадке бетона, включая стыки.
Дефекты в основаниях и фундаментах, вызывающие деформации в зданиях. Можно выделить следующие наиболее характерные виды деформаций: прогиб здания; выгиб здания вверх; неравномерный или равномерный перекос части здания; наклон или крен всего здания или его части. Эти деформации сопровождаются повреждениями стен.
Причинами этих деформаций, как правило, являются в случае прогиба здания одной высоты и единой конструктивной схемы — неравномерная сжимаемость грунта, если модуль деформации его в средней части меньше, чем у торцов, или резкое снижение прочности под влиянием влаги при практически однородном, маловлажном лессовом грунте в основании. При прогибе здания трещины сосредоточиваются в области фундамента с расширением к его подошве и затуханием к уровню подоконников и перемычек.
Более опасным по сравнению с прогибом является выгиб здания вверх, при котором трещины раскрываются интенсивнее. Причиной выгиба может быть замачивание лессовых грунтов или оттаивание мерзлых грунтов под торцами здания. Трещины сосредотачиваются в верхней части стен (карнизной), и возможны потеря пространственных связей и разлом здания. Это может происходить в результате перегрузки глухих торцовых стен, которые оказываются как бы подвешенными к ослабленным продольным стенам.
Неравномерный перекос в результате ослабления или потери устойчивости основания, например одной из продольных стен, вызывает как бы скручивание здания. Как неравномерные, так и равномерные перекосы части здания возникают вследствие неравномерного давления на грунт по длине здания или его естественной неоднородности, а также чрезмерного давления на грунт, приводящего к осадке части здания, в том числе из-за неправильной эксплуатации. Для перекоса характерны наклонные в сторону оседания трещины с одинаковым раскрытием по всей высоте здания, включая фундамент. Трещины эти являются результатом действия перезывающих сил.
Наклон или крен всего здания характерны для высоких зданий, увеличивая влияние опрокидывающего момента и тем самым способствуя нарастанию крена. Одна из причин крена — влияние горных выработок. Обстоятельством, усугубляющим возникновение указанных дефектов, является влияние динамических воздействий от оборудования и особенно сейсмических сил.
К основным деформациям в теле фундамента относятся: просадки и поперечные трещины; расслоение в продольном направлении; выпадение отдельных камней или участка; разрушение материалов, особенно поверхностного слоя, подверженного воздействию агрессивной среды; повреждения в местах сопряжения свай с ростверком, в результате неправильной забивки свай или соединения их с ростверком; повреждения деревянных свай в связи с изменением уровня грунтовых вод и свай других типов в результате проходки вблизи здания тоннелей, устройства подземных сооружений, коррозии или механических повреждений.
Повреждения от эксплуатационных воздействий, полученные конструкцией в результате нарушения условий нормальной эксплуатации сооружения или технологического оборудования, вызваны чаще всего влиянием агрессивной среды, изменением температурно-влажностного режима, действием повышенных температур, деформациями основания под фундаментом и другими непредвиденными силовыми воздействиями в виде: перегрузки конструкции, складирования материалов, нарушения режима работы технологического оборудования, повышенных динамических нагрузок; влияния агрессивной среды и температурно-влажностного режима вследствие повышенного выделения газов, паров, пыли, попадания кислот, щелочей, масел и нарушений в эксплуатации зданий из-за неисправности кровли, инженерных коммуникаций и др.; деформаций основания, вызванных изменением их физико-механических характеристик в результате замачивания просадочных оснований технологическими, атмосферными и грунтовыми водами, пучения оснований, перегрузки фундамента.

Исследование и подготовка территории, площадь которой используется под основание сооружений




Площадь, по которой передвигается сооружение, должна быть тщательно исследована.
На территории старых городов и других населенных пунктов при закладке фундаментов новых сооружений часто обнаруживаются засыпанные колодцы или подвалы. При значительных размерах последних желательно использовать при новом строительстве несущую способность грунтов их основания. Для этого следует вычистить колодец до дна, затем засыпать материалами, величина осадки которых такая же или близка к величине осадки грунтов, подстилающих основание под всей остальной частью сооружения. Следовательно, нельзя закладывать колодцы бутовой кладкой или бетоном, поскольку такое заполнение при действующих на основание нагрузках является безосадочным.
При передвижке тяжелых многоэтажных зданий часто приходится по всей площади передвижки снимать весь культурный слой и передвигать здание по материковым грунтам, или при передвижке по культурному слою уменьшать величину расчетного сопротивления соответствующим увеличением количества путей и уменьшением расстояния между ними. Последнее может быть допущено только при условии, что залегающий по всей площади культурный слой даст под нагрузкой примерно одинаковую осадку. Так, пятиэтажный дом № 77 по ул. Осипенко передвигался по культурному слою толщиной более 2 м, укатанному 10-тонным дорожным катком. Одновременна с укаткой щебеночной подготовки слоем в 30 см, уложенной поверх культурного слоя, производилась проверка степени осадочности основания из культурного слоя по всей территории перемещения здания. В тех местах, где под слоем уложенного щебня располагались более слабые, насыщенные водой, суглинки, впереди барабана дорожного катка образовывалась грунтовая волна. На таких участках увеличивали толщину щебеночной подготовки примерно на 10—20 см, для чего снимали верхний слой слабого грунта. Достаточность такой замены проверялась повторными укатками этих участков дорожным катком. Неравномерная большая осадка основания при передвижке этого здания произошла только на там участке, где была обнаружена старая, засыпанная мусором яма.
Этот опыт подтвердил необходимость очистки от мусора всех колодцев, выгребных ям и подвалов, обнаруженных на территории, по которой предполагается передвижка сооружения.
Для обеспечения примерно равной осадки естественных грунтовых напластований и искусственных оснований, получаемых при засыпке колодцев, необходимо подобрать соответствующий материал для их заполнения.
Подбор материала для засыпки колодцев производится в результате сравнения величин осадок, полученных от статических испытаний штампом, который установлен на принятой отметке основания и на дне колодца, очищенного от мусора. Обычно (при более прочных подстилающих грунтах) осадка от нагруженного штампа, установленного на более высокой отметке, бывает большей. Следовательно, материал, которым будет засыпан колодец, должен под предстоящей нагрузкой дать осадку, равную по величине разнице между осадкой штампа, установленного на принятой отметке основания и вне колодца.
Чтобы обеспечить подбор материала для искусственного заполнения ям, ниже приводим несколько примеров из практики работ по передвижке зданий в Москве.
1. На территории передвижки дома № 77 по ул. Осипенко было обнаружено много различных ям, засыпанных мусором. Одну большую яму размером 3,5х4 м, глубиной 1 м вычистили и засыпали перемежающимися слоями кирпичного щебня и среднезернистого песка. Щебень укладывали слоями толщиной 45 см с трамбованием, а песок слоями толщиной 5 см. Сверху засыпанную яму укатали 10-тонным дорожным катком. Затем на жидкий цементный раствор уложили шпалы, а далее брусья и рельсы. Во время передвижки здания (с нагрузкой на грунт до 1,5 кгс/см2) по этому участку торцевая стена дала осадку на 19 мм большую по сравнению с соседними участками, где поверх слежавшегося культурного слоя также уложили подготовку и рельсовый путь.
2. При передвижке дома № 24 по ул. Горького отдельные ямы размером 2х4 м при глубине 1 м засыпали слоями кирпичного щебня толщиной 25—30 см, причем каждый слой утрамбовывали вручную, а затем вся территория укатывалась 10-тонным дорожным катком. В основании подготовки по всей площади движения залегали мощные среднезернистые, средней плотности пески естественной влажности при уровне грунтовых вод на глубине 9—9,5 м. При передвижке здания по этим участкам с нагрузкой на грунт до 2,5 кгс/см2 величина их максимальной осадки превысила величину общей осадки на 15 мм.
3. При устройстве подготовки под пути передвижки здания Глазной больницы было обнаружено большое количество засыпанных выгребных ям. На одном участке была произведена выемка траншеи глубиной 1,3 м, шириной 1,2 м и длиной 19 м. На этом участке непосредственно под культурным слоем залегала твердая супесь коричневато-желтого цвета мощностью 0,3—0,4 м. Ниже залегал средней плотности суглинок в полутвердом состоянии слоем до 3 м, подстилаемый значительным по своей мощности слоем мелкозернистых песков естественной влажности. Грунтовые воды залегали на большой глубине.
Грунтом основания, непосредственно воспринимающим нагрузку здания, была принята супесь, залегающая под культурным слоем.


Исследование и подготовка территории, площадь которой используется под основание сооружений

Расчетное сопротивление грунта от воздействия нагрузки передвигаемого здания было принято равным 4 кгс/см2. Основание испытали пробной нагрузкой штампом с площадью основания, равной 5000 см2. Замеры осадок производили индикаторами мессурами типа Цейсса (рис. 28) Нагрузка велась ступенями по 0,5 кгс/см2, до напряжения 4 кгс/см2. Таким образом, общая нагрузка на штамп была доведена до 20 т После выдержки в течение 14 час. при напряжении 4 кгс/см2 осадка под штампом достигла 21,69 мм (рис. 29). Разгрузка производилась также ступенями по 0,5 кгс/см2. Величина упругих деформаций составила 1,89 мм, а остаточных — 19,80 мм.


Исследование и подготовка территории, площадь которой используется под основание сооружений

Далее тот же штамп установили на дне траншеи (нагрузку вели ступенями по 0,5 кгс/см2) до напряжения 4 кгс/см2. После выдержки в течение 16 час. осадка составила 10,35 мм. Разгрузку производили такими же ступенями. Величины упругих деформаций составили 1,76 мм, а остаточных — 8,59 мм. Следовательно, разница величин осадок от нагрузки 4 кн/м2 при установках штампа на принятой отметке основания и на дне траншеи составила 21,69— 10,35=11,34 мм. На такую величину и должен осесть заполнитель, траншеи.
Для заполнения траншеи было решено применить кирпичную щебенку с пределом прочности в среднем 100 кгс/см2 Для определения осадки заполнителя производили испытание слоя щебеночной подготовки толщиной 30 CU, как наиболее часто применяемого при передвижке зданий для устройства подготовки под шпалы.
Для этого опыта использовали стену другого здания, подлежавшего разборке. Толщина цоколя стены была равна 1,4 м. В цоколе пробили сквозной проем высотой 1,3 м и шириной 1,4 м. В нижней плоскости проема было выбрано корыто размерами в плане 1,4х1 м и глубиной 0,3 м. В корыто засыпали кирпичную щебенку слоями по 15 см с послойным трамбованием ручной металлической трамбовкой, применяемой для трамбования булыжных мостовых. Поверх щебеночной подготовки уложили две шпалы длиной 90 см и шириной 25 см с расстоянием в свету 25 см. Для выравнивания постели под шпалы использовалась цементная подготовка толщиной 3 см. Нагрузку производили с помощью домкрата.
Максимальную нагрузку определили исходя из максимально принятого нормативного сопротивления грунта под подготовкой.
Если принять нормативное давление на грунт равным 4 кгс/см2, то с учетом того, что давление от шпал распределится по всей площади основания подготовки, нагрузка на штамп должна быть не менее 4х140х100 = 56 т, а нагрузка на подготовку под шпалами 56000/2х90х25 = 12,5 кгс/см2. На рис. 30 приведен график осадки щебеночной подготовки при нагрузке под шпалами 12,8 кгс/см2.


Исследование и подготовка территории, площадь которой используется под основание сооружений

На основе проведенных опытов по определению осадка грунтов и отдельно щебеночной подготовки осуществлено устройство заполнения упомянутой траншеи.
При выборе конструкции заполнения было принято во внимание, что величина максимальной нагрузки на верх засыпаемой траншеи, как и на естественные напластования, будет равна 4 кгс/см2. При такой нагрузке осадка слоя щебеночной подготовки толщиной 30 см составит примерно 4 мм, а для данного случая величина всей осадки заполнения траншей должна была составить около 12 мм. Однако, исходя из того, что нарастание величины деформации непропорционально увеличению толщины слоя подготовки, было решено траншею заполнить (вместо трех) четырьмя слоями щебня толщиной по 30 см каждый, общей мощностью 1,2 м. Траншею шириной 1,2 м и глубиной 1,3 м сначала засыпали слоем кирпичной щебенки (с ручным трамбованием через каждые 15 см) мощностью 60 см, поверх уложили 10-сантиметровый слой жесткого бетона состава 1:2:6 на кирпичном щебне, затем — второй слой кирпичного щебня толщиной 60 см. Для засыпки ямы под фундаментами здания необходимо применять щебенку из материала, соответствующего техническим условиям на возведение фундаментов.
Заполненная траншея была испытана тем же штампом с площадью основания, равной 5000 см2 (рис. 31). Оказалось, что при нагрузке, равной 4 кгс/см2, естественный грунт — супесь и искусственная засыпка — имеют одинаковую осадку (см. кривые периода загружения — рис. 29 и 31).


Исследование и подготовка территории, площадь которой используется под основание сооружений

К сожалению, не представилось возможным сопоставить влияние времени выдерживания нагрузки и материала заполнения траншеи на осадку естественного грунта. При испытании естественных напластований (см. рис. 29) после доведения величины нагрузки до 4 кгс/см2 штамп несколько перекосило, что вызвало увеличение осадки по времени в период выдерживания нагрузки. Кроме того, в течение этого периода на протяжении нескольких часов была дождливая погода. В результате этого грунт у штампа промок. Однако горизонтальная линия графика (см. рис. 29) в интервале между 12 и 14 часами выдерживания нагрузки свидетельствует о том, что величина осадки в конечном итоге практически стабилизовалась.
Таким образом, при величине нагрузки до 4 кгс/см2 осадка естественного и искусственного оснований практически будет одинаковой. При передвижке здания Главной больницы не обнаружено было разницы в величинах осадок слоя искусственной подготовки и естественного основания.
Полученные экспериментальные данные по осадке щебеночной подготовки разрешают и вопрос о способе и материале заполнения различных колодцев, ям, расположенных на территории передвижки зданий или в местах устройства новых фундаментов под сооружения.

Минусинский нефтегазоносный бассейн




Минусинский бассейн приурочен к межгорному прогибу того же наименования в пределах Красноярского края. На западе этот прогиб ограничивается Кузнецким Алатау, на юге — Западным Саяном и на востоке — Восточным Саяном. Все эти горные сооружения входят в состав каледонской системы складчатости. Начало формирования Минусинского межгорного прогиба относится примерно к началу нижнедевонской эпохи. Фундаментом впадины служат сильно дислоцированные и метаморфизованные отложения складчатых систем салаирской фазы каледонской складчатости. В строении ее осадочного чехла принимают участие отложения среднего и верхнего палеозоя и в наиболее северной ее части — мезозойские образования. В отложениях, слагающих Минусинский межгорный прогиб, выделяются три структурных этажа.

Фундамент впадины сложен нижнекембрийскими сложно дислоцированными и сильно метаморфизованными породами, различными сланцами, мраморизованными известняками, мергелями и песчаниками. Их пронизывают мощные гранитные интрузии. Породы фундамента смяты в крупные, часто опрокинутые складки, значительную роль в его структуре играют разрывные нарушения, возникшие вследствие глыбовых движений.

Средний структурный этаж включает отложения девонской, нижнекаменноугольной систем и верхнего палеозоя. Породы этого структурного этажа резко отличаются от нижележащих меньшой степенью метаморфизма. Отложения среднего и верхнего палеозоя, выполняющие впадины, собраны в различные по своему характеру антиклинальные и синклинальные складки, образованные в результате герцинского орогенеза.

Тектоническое строение прогиба в основном определяется формами именно среднего структурного этажа, формирование которых в существенной мере определяется блоковой тектоникой фундамента. Интенсивность дислокаций и уплотненность пород возрастают при приближении к бортовым частям, где для складок характерны крутые углы, а для пород интенсивный кливаж.

Верхний структурный этаж сложен рыхлыми юрскими и меловыми отложениями, распространенными главным образом в Северо-Минусинской и Назаровской впадинах. Эти породы залегают с перерывом и угловым несогласием на породах среднего структурного этажа. Складки характеризуются очень малой амплитудой. Углы наклона крыльев, как правило, не превышают 2—5°.

В составе Минусинского межгорного прогиба выделяются Южно-Минусинская, Среднеминусинская, Северо-Минусинекая и Назаровская впадины. В составе Южно-Минусинской впадины выделяются два структурных района — Таштымский и Минусинский. Первый из этих районов охватывает территорию юго-западной части Южно-Минусинской впадины. Характерной чертой для современного строения этого района является глубокий эрозионный срез структурных форм, развитых в его пределах. Локальные поднятия, развитые здесь, в основном двух типов. Антиклинали, расположенные в при-бортовых частях района, отличаются сложным строением и сравнительно большими размерами. Углы падения на крыльях достигают 50—70°. В центральных частях этого района развит второй тип антиклинальных складок, имеющих сравнительно простое строение с углами падения 10—30°. В Минусинском структурном районе развиты пологие антиклинальные складки, по своему характеру приближающиеся к типично платформенным.

Среднеминусинская впадина расположена в пределах широтно вытянутого антиклинория Батеневского кряжа и выполнена осадочными отложениями девона и карбона. Впадина имеет коробчатое асимметричное строение. Прибортовые участки, как правило, характеризуются большей интенсивностью дислокаций, чем центральные. Углы падения на южном крыле около 25—30°, а на северном несколько круче — порядка 35—40°. На западном замыкании впадины отмечается зона интенсивных дислокаций. На фоне общего прогиба в западной и восточных частях впадины выделяются две крупные мульды: Ербинская и Сыдинская, которые разделены пологой седловиной.

На площади Северо-Минусинской впадины развиты антиклинальные складки, в ядрах которых вскрыты породы эффузивного комплекса (Д1—Д2). Вдоль западного и восточного бортов Северо-Минусинской впадины выделяются участки спокойного пологого моноклинального залегания пород. По особенностям условий формирования главных черт современного строения на территории Северо-Минусинской впадины выделяются четыре следующих крупных тектонических зоны: Салбатско-Черноозерская и Джиримо-Балахтинская синклинальные зоны, Центральная и Кокоревско-Новоселовская антиклинальные зоны.

Назаровская впадина расположена в крайнем северо-западном углу Минусинского межгорного прогиба и является наименее изученной из всех впадин этого прогиба. В ее пределах выделяется ряд отдельных поднятий, обычно сложенных осадками палеозоя. Синклинальные прогибы между ними выполнены отложениями юрского и мелового возраста. Наиболее крупным структурным элементом здесь является Усть-Березовская и Кольцовская брахиантиклинальные складки, которые входят в состав так называемого Антроповского вала. Брахиантиклинали в ядрах сложены нижнекаменноугольными отложениями, а на крыльях более молодыми отложениями верхнего палеозоя. Простирание этого вала субширотное, переходящее в северо-восточное, причем нередко на крыльях они осложнены дизъюнктивными нарушениями. В пределах описываемой впадины выделяются мульды: Березовская, Кибитенская, Назаровская, Гляденьская, Кубитетская, Шарыповская, Безозерская, Марьясовская.

Перспективы нефтегазоносности территории рассматриваемого региона связывались с отложениями живетского яруса среднего девона — илеморовской и в меньшей мере с бейской свитами. Илеморовская свита сложена песчаниками, алевролитами и аргиллитами. Бейская свита — преимущественно карбонатная. Нефтегазопроявления, известные в пределах Минусинского бассейна, приурочены главным образом к отложениям этих свит. Незначительные газопроявления отмечены также в красноцветной толще верхнего девона (Ново-Михайловская площадь). В процессе разведки в отложениях среднего девона получены небольшие притоки нефти и газа и в одном случае получен газовый фонтан. На Быетрянекой антиклинали из скважины 1 получен газовый фонтан со свободным дебитом около 180 тыс. м3/сутки. Небольшие притоки газа наблюдались на этой площади также по другим скважинам. На Алтайской антиклинали в пяти скважинах из одиннадцати пробуренных получены притоки нефти по 10—20 л/сутки, а из одной скважины Сользаводской антиклинали отобрано в общей сложности около 12 т нефти. На Западно-Тагарской антиклинали получен небольшой приток газа.

В настоящее время в качестве толщи, перспективной в нефтегазоносном отношении, выдвигаются отложения нижнего девона.

Как найти организацию, производящую инженерные изыскания





Инженерно-геологические изыскания являются важным и начальным этапом строительства зданий, сооружений и линейных объектов. От того, насколько профессионально и качественно будут проведены работы на участке, зависит надежность, безопасность и долговечность объекта, поэтому основной вопрос, который интересует застройщика: «Где найти и как выбрать добросовестную компанию?».

Застройщик может обратиться в государственную землеустроительную организацию, но в этом случае выполнение задачи может занять довольно много времени. Лучший вариант – подобрать компанию, специализирующуюся на геологии и геодезии участков на территории Москвы и Московской области, на страницах интернета, благо таких сайтов имеется немало.

Особенности выбора исполнителя

Одним из основных критериев выбора для заказчиков является стоимость услуг, так как переплачивать не хочется, но ориентирование на низкие цены – это не совсем правильно, так как именно недобросовестные организации чаще всего и предлагают наиболее выгодные для клиента условия. В результате последний получает не корректный технический отчет, который требует правок, прежде чем будет взят в разработку инженерами для проектирования объекта, прорабом – для производства строительных работ при возведении сооружения, либо вовсе отклоняется экспертом.

Чтобы исключить напрасную трату времени, нервов и денег, при выборе исполнителя следует обратить внимание на следующие моменты:

  • Время нахождения на рынке предоставления геодезических услуг. Опыт работы фирмы должен быть не менее года, но лучше – 3-5 лет.
  • Перечень услуг. Рекомендуется заказывать полный комплекс работ в одном месте, что будет ниже по цене, да и такая компания несет ответственность за конечный результат.
  • Допуск СРО. Обязательное условие для компании, которая специализируется на выполнении инженерных изысканий.
  • Оснащенность. Нужно уточнить, является ли фирма исполнителем либо только принимает заявки, перепоручая проведение изысканий другим компаниям. В последнем случае от услуг такого подрядчика лучше отказаться. В первом – нужно поинтересоваться, имеет ли организация аттестованных специалистов, собственную бурильную технику, аккредитованную лабораторию с высокоточным оборудованием, если да, то подавать заявку на оказание услуг, можно, не сомневаясь.
  • Отзывы. Ознакомиться с мнением о самой фирме и ее работе рекомендуется заранее.

Компания Геокомпани выполнит комплексные инженерные изыскания на высоком уровне качества и по выгодным ценам. Узнать о нас больше, задать вопросы, заказать услуги можно по телефону, обратившись в консультационный центр.

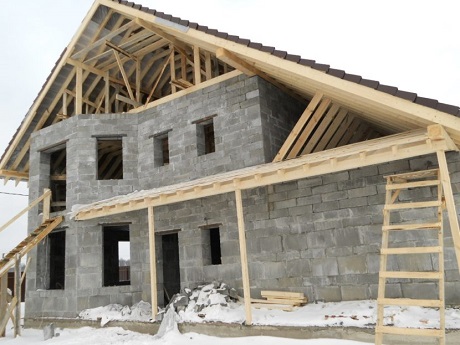

Основные преимущества строительство дома из шлакоблока

Пожалуй, каждому человеку хотелось бы иметь собственное жильё.

На сегодняшний день, для строительства домов, огромной популярностью пользуется шлакоблок, и его популярность определяется не только низкой стоимостью, а еще и высоким качеством самого материала. Такой материал пользуется популярностью в кругу строителей. Шлакоблок имеет форму кирпича, он получается путем осадки специального раствора в различные формы.

Данный материал очень прост в изготовлении, т.к. для этого не обязательно использовать какое-либо оборудование. Для его создания достаточно иметь форму, в которую в дальнейшем заливается самостоятельно приготовленный раствор, в состав которого входит шлак.

Преимущества шлакоблока в строительстве

Какими все-таки преимуществами обладают сооружения, возведенные с помощью шлакоблока?

  1. Во-первых, это очень низкая стоимость, по сравнению с другими материалами. Купить шлакоблок можно в любом строительном магазине по довольно низкой цене. Впрочем, не составит труда и самостоятельное изготовление данного материала.
  2. Такой материал имеет небольшой вес, что позволяет затрачивать меньше усилий при строительстве.
  3. Шлакоблок – очень прочный материал.
  4. Такой материал также устойчив к возгоранию, т.к. в его структуре отсутствуют воспламеняющиеся компоненты.
  5. Постройки, возведенные из шлакоблока, не боятся грызунов. В состав шлакоблока входят такие материалы, которые являются вредными для таких грызунов.
  6. Простота в использовании. Построить здание из такого материала возможно при отсутствии определенных навыков в области строительства.

Особенности строительства

Правила строительства зданий и сооружений из шлакоблока в основном ничем не отличаются от строительства из другого материала. При строительстве из шлакоблока также возводятся фундамент, стены, крыша и т.д.

Рассмотрим некоторые особенности строительства из такого материала:

  1. Защита от воды. В связи с тем, что такой материал гигроскопичен, его нужно уберечь от попадания влаги. Отдельному вниманию поэтому подлежит гидроизоляция фундамента.
  2. Особенности кладки. Кладка шлакоблока очень схожа с кладкой кирпича, однако, в связи с тем, что в шлакоблоке имеются пустоты, их нужно заполнить цементом.

Таким образом, дома из шлакоблока – это удобные, долговечные, а главное, недорогие строения, которые придутся по вкусу любому. А вот строить такой дом или нет, решать вам.

Каковы особенности комбоунитаза?





Комбоунитаз является гибридом раковины и стандартного унитаза. В нём вода из раковины, располагающейся над унитазом, поступает в бачок. Преимущества подобного решения являются закономерными:

• Возможность экономии до двадцати пяти процентов воды. Вы закончили умываться, а вода не исчезла, а перешла сразу же в канализационную систему. После окончания фильтрационных процедур она опять оказалась в бачке унитаза и может использоваться повторно.
• Экономия свободного пространства. Часто в условиях маленького санузла попросту не хватает места для установки раковины. Ведь после туалета обязательно нужно вымыть руки, все мы знаем об этом с детских лет. Комбоунитаз позволяет успешно решить эту проблему, поскольку он совмещает сразу два типа сантехники.
• Такое сантехническое оборудование может различаться. Существуют наиболее компактные образцы, у которых раковина размещается просто на бачке, выступая в роли его крышки. У иных образцов он находится сбоку. В подобной ситуации конструкция, как правило, объединяется при помощи небольшого шкафа, который маскирует трубы перелива.
• Вне зависимости от образца комбоунитаза, в его состав входят следующие элементы:
• Фильтр. Вода из раковины не просто сразу же отправляется в бачок унитаза, из неё нужно удалить следы мыла и загрязнения. Это означает, что возникновение неприятного аромата вам не грозит, при сливе вода уже будет прозрачной. Конечно же, для питья она не подходит, но всё равно очищена.
