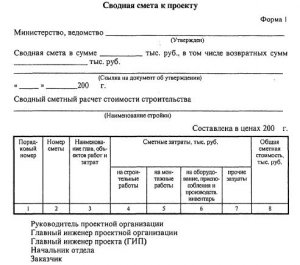

Для определения сметной стоимости проектируемого предприятия составляется следующая сметная документация.
В сводной смете промышленного строительства содержатся следующие разделы.
1. Подготовка территории строительства.
2. Объекты основного производственного назначения.
3. Объекты подсобного производственного и обслуживающего назначения.
4. Объекты энергетического хозяйства.
5. Объекты транспортного хозяйства и связи.
6. Наружные сети и сооружения водоснабжения, канализации, теплоснабжения.
7. Благоустройство территории предприятия.
8. Прочие работы и затраты.
9. Временные здания и сооружения.
10. Содержание дирекции строящегося предприятия и авторский надзор.
11. Подготовка эксплуатационных кадров.
12. Проектные и изыскательские работы.

В сводный сметный расчет помимо указанного включаются средства по освоению территории строительства, сносу и переносу зданий и сооружений, расположенных на отводимом земельном участке или за его пределами, если дальнейшее их использование по назначению окажется невозможным, по возмещению убытков землепользователя и потерь сельскохозяйственного производства при изъятии земель, по возмещению убытков, причиненных проведением водохозяйственных мероприятий, прекращением или изменением условий водопользования, а также осуществлением других мероприятий, связанных с нарушением природной среды. Кроме того, включаются средства на восстановление (рекультивацию) земельных участков, представленных во временное пользование, в соответствии с проектом на рекультивацию.
В пояснительной записке, прилагаемой к сводной смете промышленного строительства, приводятся данные о территориальном районе, тарифный пояс, данные о наличии специальных решений, перечень каталогов единичных расценок (принятых для составления смет на строительство объектов), наименование генеральной подрядной организации, накладные расходы и их обоснование, порядок определения сметной стоимости строительства, порядок определения сметной стоимости оборудования и его монтажа. В случае, когда при расчетах средств на прочие работы имеются ссылки на данные подрядных и других организаций, должны быть приложены копии соответствующих документов.
