Месяц: Май 2019

Западно-Венесуэльско-Колумбийский бассейн в своей северо-восточной части, в пределах которой известны нефтяные месторождения, расположен в Венесуэле, а юго-западная часть его находится в Колумбии. Венесуэльская часть бассейна в литературе обычно именуется бассейном Aпype или Baриньяс, а колумбийская — бассейном лльяносов Колумбии (рис. 203).

Бассейн вытянут с северо-востока на юго-запад. Северо-западным складчатым и горным обрамлением его служат восточные ветви виргирующей на северо-западе Южной Америки складчатой системой Анд. С севера на юг — это Венесуэльские Анды (называемые также Кордильерой де Мерида или Андами Мерида) и Восточная Кордильера Колумбии. Венесуэльские Анды сложены в осевой части метаморфическими сланцами и гнейсами (докембрия? палеозоя?) и кислыми интрузиями; на склонах, обращенных к бассейну, появляются морские апт-туронские, эоценовые и континентальные миоплиоценовые отложения. В строении Восточной Кордильеры основное участие принимают нижне- и верхнемеловые толщи.

Юго-восточным обрамлением бассейна служит северо-западный склон Гвианского щита, сложенный докембрийскими породами, на юге, по-видимому, перекрытыми значительным третичным чехлом.

На северо-востоке бассейн граничит с Восточно-Венесуэльским бассейном по выступу Эль Бауль.

На юго-западе бассейн граничит с Верхнеамазонским бассейном по поднятию Сиерра де Макарена в районе рек Гуехар и Гуайяберо (рис. 203). Оно сложено докембрийскими породами, частично перекрытыми меловыми и третичными отложениями, и, видимо, представляет собой выступ Гвианского щита. Бассейн, в особенности его южная колумбийская часть, изучен слабо.

В северной части бассейна можно предположить наличие условий, в основном сходных с Восточно-Венесуэльским бассейном, т. е. присутствие домелового фундамента и выполнение бассейна меловыми и главным образом третичными толщами большой мощности.

В 1947—1948 и 1953 гг. в бассейне были открыты три нефтяные месторождения (нефтеносные площади?) в районе Сан Сильвестро. Они расположены на платформенном борту бассейна и связаны с отдельными структурными осложнениями этого борта. Согласно имеющимся отрывочным данным на этих площадях нефтеносны эоценовые (олигоценовые?) и частично, возможно, также меловые отложения. Добыча на них незначительна. Нефть, уд. веса около 0,9.

В самые последние годы в южной части складчатого борта бассейна, в предгорьях Восточной Кордильеры Колумбии, в районе Гуавио получены; промышленные притоки нефти из палеогеновых отложений.

При выборе гидромеханизированного способа разработки определяется возможность его применения и анализируется несколько схем. Определяется техническая возможность осуществления схемы и экономическая целесообразность ее применения (рис. 4.2).
Для определения технической возможности гидротранспортирования пород в заданных условиях необходимо иметь следующие исходные данные:
• топографический план местности с контурами карьера, на котором должны быть обозначены места для организации гидроотвалов и водохранилищ или заданы расстояние и геодезическая высота гидротранспортирования;
• характеристику пород;
• климатические и гидрологические условия;
• годовой объем транспортируемых пород;
• режим работы предприятия;
• данные о наличии электроэнергии.
Возможность применения гидротранспорта выясняется на основе данных о расстоянии транспортирования, об источнике водоснабжения с необходимым расходом воды, на основе схемы подготовки пород к гидротранспортированию и схемы гидротранспорта, данных о типе и числе единиц гидротранспортного оборудования и обеспеченности его электроэнергией. На данном этапе устанавливаются пределы изменения искомых параметров.

После выбора рациональной схемы разработки приступают к ее оптимизации. Сначала устанавливается число независимых параметров, которые могут меняться в процессе проектирования.
Эффективность применения технологических схем зависит от множества факторов, которые можно разделить на горно-геологические и технологические. Горно-геологические факторы для конкретного месторождения являются заранее заданными и определенными (мощность вскрыши или полезного ископаемого, категория породы, рельеф местности и др.), а технологические могут устанавливаться по усмотрению (высота уступа, ширина заходки, длина фронта работ и др.). Технологические факторы и являются предметом исследования с целью получения максимального экономического эффекта при различных заданных горно-геологических факторах.
На первом этапе исследования оцениваются горно-геологические условия, в которых должна функционировать технологическая схема. На последующем этапе выдвигаются предварительные инженерные соображения, основанные на потребности в полезном ископаемом и на анализе условий залегания полезного ископаемого. Затем намечается ряд вариантов технологической схемы (по производительности, глубине разработки и длине карьерного поля).
Геологическое строение месторождения оценивается рядом поперечных профилей, характеризующих отдельные его участки.
Важным показателем, оказывающим влияние на техникоэкономические показатели технологической схемы, является глубина разработки месторождения.
С увеличением глубины разработки (на железорудных и угольных карьерах) увеличиваются коэффициент вскрыши, объем вскрышных работ и срок службы карьера. Увеличение срока службы карьера способствует уменьшению удельных затрат на амортизацию (на 1 т полезного ископаемого). С увеличением глубины разработки повышаются транспортные затраты на подъем и уменьшаются затраты электроэнергии на подрезку уступа и смыв породы.
Уменьшение затрат на размыв породы объясняется уменьшением расхода электроэнергии и затрат на обслуживание насосных станций и гидромониторов. Уменьшение расхода электроэнергии с ростом глубины происходит за счет возрастания естественного напора.
Длина карьерного поля может меняться от нескольких сотен метров до нескольких километров. Эти пределы могут изменяться по инженерным соображениям, а также в зависимости от горногеологических условий залегания полезного ископаемого.
Уменьшение длины фронта работ ведет к уменьшению транспортных коммуникаций и удельных затрат на транспортирование. При уменьшении длины фронта работ уменьшаются запасы полезного ископаемого, ухудшается использование оборудования за счет увеличения времени на передвижку трубопроводов и частой врезки в новую заходку. С увеличением фронта работ возрастают затраты на транспортирование и время подготовки новых горизонтов, а также снижается интенсивность разработки месторождения. Это обстоятельство свидетельствует о необходимости определения оптимальной длины фронта работ.
На эффективность технологической схемы большое влияние оказывает высота рабочей зоны. Так, при заданной производительности с увеличением высоты рабочей зоны растет число рабочих горизонтов и длина транспортных коммуникаций. Поэтому это один из тех факторов, который влияет на выбор высоты уступа, а следовательно, и на их число.
С ростом расстояния от гидромонитора до забоя осевое давление струи на забой падает. Для поддержания заданного давления необходимо повышать напор насосной станции, что вызывает увеличение капитальных затрат на приобретение более мощного оборудования или увеличение его числа. Увеличение напора приводит к росту затрат на потребляемую электроэнергию. Если напор не повышать, возникает необходимость уменьшения высоты уступа и ширины заходки. Уменьшение высоты уступа приведет к увеличению их числа, в результате чего возрастут длина трубопроводов и затраты на транспортирование. Уменьшение шага передвижки оборудования вызывает уменьшение степени его использования. С уменьшением ширины заходки возрастают затраты на передвижку оборудования. Изменение мощности оборудования вызывает изменение высоты уступа, ширины заходки и шага передвижки.

Мэр Москвы Сергей Собянин в пятницу заложил капсулу с посланием для потомков в основание будущего бассейна «Лужники», сообщил корреспондент РИА Новости, присутствовавший на церемонии закладки.

«Сегодня закладывается капсула на месте будущего центра водных видов спорта в Лужниках», — сказал мэр.

Собянин рассказал, что акватория нового бассейна будет в три раза больше, чем в старом.

Ранее власти столицы одобрили создание многофункционального плавательного центра на месте построенного в 1950-х годах бассейна в «Лужниках». Несмотря на протесты градозащитников, призывавших остановить снос бассейна, являвшегося по их мнению ярким образцом советской архитектуры, в ходе реконструкции старое здание было полностью демонтировано.

Утвержденный проект реконструкции предполагает размещение на площади пятьдесят шесть тысяч пятьсот квадратных метров аквапарка с водными горками и обходной открытой галерей, большого спортивного бассейна размером двадцать пять на пятьдесят метров, бассейнов для занятий детей и маломобильных граждан, спа, саун, фитнес-клуба и офисных помещений.

Строительные работы должны завершиться не позднее 1 сентября 2017 года.

В настоящее время разработаны и находят все большее применение новые магниевые сплавы, в состав которых входят иттрий, лантан, церий? неодим, литий. Говоря о вопросах техники безопасности применительно к этим сплавам, необходимо рассматривать два фактора: токсичность и пожароопасность сплава. Однако сейчас нет достаточных сведений ни по одному из названных факторов.

Некоторые сведения о токсичности рассматриваемых металлов.

Магний. Вдыхание больших количеств дыма (MgO) вызывает удушье, притупление чувствительности нервных окончаний, может вызывать рвоту. Предельно допустимая концентрация в рабочей зоне (ПДК раб. зоны) составляет 15 мг/м3.

Иттрий. Токсичное действие неизвестно, однако в США принята ПДК раб. зоны 1 мг/м3. В России ПДК раб. зоны для иттрия не установлена.

Лантан. В литературе имеются лишь ссылки, что в полиграфической промышленности при выделении пыли и дыма, содержащих лантан, отмечались жалобы на головную боль и тошноту у некоторых рабочих. ПДК раб. зоны не установлена.

Литий. Обладает сильными щелочными свойствами. Может влиять на органы желудочно-кишечного тракта, почки, центральную нервную систему и органы дыхания. Известно, что натрий снимает явления интоксикации, вызванные литием. ПДК раб. зоны 0,02 мг/м3.

Церий и неодим. Острые и хронические отравления этими элементами неизвестны; имеются лишь сведения, что многократное введение их в желудок лабораторных животных не вызывало у последних заметных изменений. ПДК раб. зоны не установлены.

Несмотря на отсутствие достаточных данных о токсичности рассмотренных элементов, при работе с ними необходимо обеспечивать условия, исключающие попадание паров и пыли металлов в зону дыхания работающих. Для этого следует использовать вентиляционные системы, применять герметичyое оборудование, автоматизировать процессы или отдельные операции технологического цикла, где происходит выделение пыли и дыма металлов.

Вторым опасным фактором при работе с магниевыми сплавами является их способность воспламеняться и гореть в атмосфере воздуха и других газов. В литературе отсутствуют сведения об исследованиях воспламеняемости магниевых сплавов, содержащих иттрий, лантан, церий, неодим, литий.

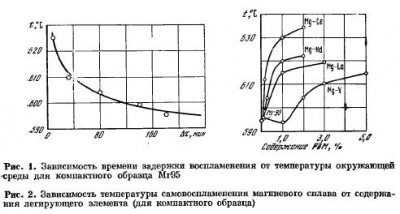

Для определения параметров воспламенения металла в компактном состоянии, а также в виде стружки и порошка, нами была создана установка и разработана методика, позволяющая достаточно надежно определять наиболее важную характеристику пожароопасности металлов — температуру самовоспламенения. Методика сводится к следующему: образец помещают в нагретую до определенной температуры печь и определяют время задержки воспламенения металла. При этом наблюдается закономерность: чем ниже температура печи, тем больше время задержки воспламенения. Для компактного образца магния марки Мг95, например, такая зависимость приведена на рис. 1. Отсюда видно, что кривая асимптотически приближается к некоторому минимальному значению температуры, при котором воспламенение возможно лишь при бесконечно большом времени задержки. Эта температура является, по определению, температурой -самовоспламенения металла.

Исследования были проведены с компактными образцами двойных сплавов систем: магний—лантан, магний—неодим, магний—церий и магний—иттрий. Эксперименты показали (рис. 2), что с увеличением содержания легирующего элемента в сплаве его температура самовоспламенения повышается. Исключение составляет сплав магния с иттрием, температура самовоспламенения которого несколько понижается при содержании иттрия в сплаве до 1%. Это отклонение можно объяснить повышенной растворимостью иттрия в твердом магнии, вызывающей изменение кристаллической решетки и, следовательно, внутренней энергии системы и приводящей к образованию легкоплавкой фазы магний—иттрий. При дальнейшем увеличении содержания иттрия температура самовоспламенения сплава повышается по аналогии с другими сплавами.

Для выявления влияния легирующего элемента на воспламеняемость магниевого сплава были проведены рентгеноспектральные исследования окисной пленки, образующейся на образцах в условиях длительной выдержки их на воздухе при повышенных температурах.

Эти исследования показали, что окисная пленка состоит из двух слоев. Слой, прилегающий к поверхности металла, состоит преимущественно из окиси легирующего элемента. Этот плотный слой предохраняет металл от дальнейшего окисления. С увеличением содержания легирующего элемента в сплаве толщина этого защитного слоя увеличивается. Внешний слой окисной пленки состоит преимущественно из окиси магния и не обладает защитными свойствами. Таким образом, повышение температуры самовоспламенения сплава магния с лантаном, неодимом, церием и иттрием при увеличении содержания легирующего элемента в сплаве объясняется в основном увеличением толщины защитного слоя окисной пленки, образующейся на металле.

Аналогичные исследования были проведены с компактными образцами, стружкой (Sуд = 60—120 см2/г) и порошком (фракция 0,1—0,4 мм) магниево-литиевых сплавов ИМВ2 и ВМД5. Отличие от предыдущей методики заключалось в том, что образец нагревали до заданной температуры в атмосфере инертного газа (гелия). По достижении образцом этой температуры инертный газ быстро заменяли воздухом. Определяли время задержки воспламенения при изотермической выдержке металла в атмосфере воздуха. Численные значения температуры самовоспламенения находили, проводя математическую обработку результатов эксперимента.

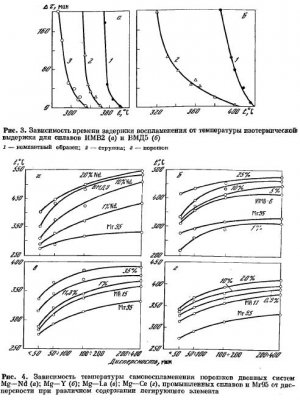

Из рис. 3, а видно, что для сплава ИМВ2 в ряду компактный образец — стружка—порошок температура самовоспламенения снижается. Так, для компактного образца сплава ИМВ2 температура самовоспламенения составила 371° С, для стружки — 319° С, для порошка — 286° С. Это объясняется тем, что в ряду компактный образец — стружка — порошок увеличивается удельная поверхность металла. Реакция взаимодействия металла с газообразным окислителем является гетерогенной, поэтому в большой степени зависит от величины поверхности контакта фаз. При большей удельной поверхности металла срыв теплового равновесия в системе металл — окислитель происходит при более низкой температуре.

Для сплава ВМД5 (рис. 3, б) сохраняется та же зависимость: для компактного образца сплава ВМД5 температура самовоспламенения составила 384° С; для стружки — 308° С.

Температура самовоспламенения порошков сплавов магния с лантаном, неодимом, церием и иттрием определяли на установке (4), которая позволяет вести эксперимент в условиях одномерного нагрева с послойной регистрацией температуры в объеме порошка. Опыты проводили с порошками четырех фракций: < 50, 50—100, 100—200 и 200—400 мкм. На рис. 4 представлены зависимости температуры самовоспламенения порошков магниевых сплавов от размеров частиц порошка при разном содержании легирующего элемента. Здесь также наблюдается повышение температуры самовоспламенения сплава при увеличении содержания легирующего элемента и при уменьшении удельной поверхности металла.

Сопоставление зависимостей (рис. 4) показывает, что температуры самовоспламенения порошков промышленных сплавов близки к значениям, полученным для двойных сплавов соответствующих систем, содержащих то же количество того же элемента. Полученные данные позволяют говорить о возможности прогнозирования пожароопасных свойств вновь создаваемых сплавов.

Гонтовая кровля – это новое современное кровельное покрытие, которое отлично сочетается с природным ландшафтным видом. Такая кровля отлично применяется на малоэтажном строении крыш и навесов.

Гонтовая продукция активно используется многими странами, не только для покрытия крыш, но так же для облицовки стен.

Если рассматривать покрытие черепицы и шифера, то гонтового покрытия потребуется несколько меньше. Под гонтовое покрытие не следует укладывать толь, чтоб избежать гниению гонта.

И у простых людей, и у профессиональных дизайнеров большое уважение приобрели сейчас панно из керамической плитки. Яркий неповторимый интерьер с их помощью создать можно всегда. Но при этом стоимость плитки такого типа достаточно высока, так как на ее производство и разработку требуется много средств.

В многочисленные производящие фотоплитку компании обращаются люди со средним достатком. В будущий интерьер вписать такие панно не всегда просто. Продают их как конечный продукт, перекладывая на плечи покупателя воссоединение коллекции плитки и выбранного панно. Даже дизайнеры не всегда могут подобрать к конкретной коллекции фотопанно, которое бы идеально сочеталось по текстуре, цвету и конфигурации.

Представление о желаемом сюжете обычно имеют покупатели еще до выбора конкретного панно из плитки. Кому-то нравятся птицы и животные, кто-то предпочитает цветы и пейзажи. Несмотря на то, что сделанные из керамической плитки панно обычно используются на кухне и в ванной комнате, менее традиционные сферы применения также существуют. Панно можно увидеть в интерьерах общественных помещений, бань, бассейнов, а также в жилых комнатах.

Разработка уникального фотопанно требуется для каждого конкретного случая. Готовые изделия подходят достаточно редко. С такими задачами отлично справляются профессиональные дизайнеры. Они выслушивают пожелания заказчика и подготавливают файлы с сюжетом. Далее осуществляется цветоделение. В производство панно уходит после согласования с клиентом. Лазерная цветная деколь – наиболее распространенный способ производства такой плитки.

К этой группе отнесены бассейны специфических тектонических элементов островных и полуостровных дуг. К числу последних отнесен полуостров Камчатка и его в тектоническом отношении прямое продолжение — Корякское нагорье. В эту же группу включены нефтегазоносные бассейны о. Сахалина. В составе Курильских островных дуг, обрамляющих с востока Охотское море, нефтегазоносные бассейны не выделяются в силу слабой изученности территории этих островов с точки зрения оценки их перспектив в нефтегазоносном отношении, хотя известно, что в строении этих островов принимают участие осадочные образования кайнозоя весьма большой мощности, поэтому эти районы предположительно могут быть оценены перспективными для поисков нефти и газа.

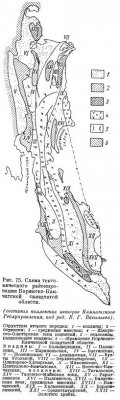

К Корякско-Камчатской складчатой области относятся Камчатский полуостров и Корякское нагорье, в строении которых принимают участие в основном отложения меловой и третичной систем (рис. 75). Для этой области наиболее характерно полосовое расположение основных структурных элементов, подчиненных общему северо-восточному простиранию. В качестве структурных элементов первого порядка здесь выделяются две крупные зоны прогибания, разделенные Камчатско-Корякской зоной поднятий.

Западный Камчатско-Анадырский прогиб охватывает западное побережье Камчатки, побережье Пенжинской губы и Анадырскую впадину. Складчатый фундамент по возрасту неодинаковый. В одновозрастных частях его наблюдается полосовое распределение структурных элементов, подчиненное северо-восточному простиранию.

Крупный блок фундамента, расположенный к западу от устья р. Пенжина по направлению к устью р. Анадырь, относится к нижнемеловой консолидации, которая, видимо, развита под водами Охотского моря непосредственно к западу от побережья Камчатки. С востока к ней примыкает зона верхнемеловой консолидации, территориально соответствующая западному побережью Камчатки. В районах нижнемелового складчатого фундамента верхний структурный этаж представлен отложениями верхнего мела и третичной системы, а в районах верхнемелового складчатого фундамента — отложениями третичной системы. Правда, изучение нормальных образований восточного побережья Камчатки, проведенное за последнее время, показывает, что нижняя, весьма большая по мощности, толща, ранее относимая к палеогену, фактически является верхней частью меловой системы и, следовательно, возраст консолидации сдвигается к более древним слоям верхнего мела.

Для Камчатско-Анадырского прогиба характерно развитие типичной глыбовой тектоники. В пределах его в качестве структурных элементов второго порядка, начиная с юга, выделяются Большерецкая, Паланская, Парапольская, Ваегинская, Пенжинская и Анадырская впадины и Тигильское, Таловско-Майнское и Рарыткинское поднятия.

Геологическое строение Камчатско-Корякской зоны поднятий изучено крайне недостаточно. В ее состав включены сильно отличающиеся друг от друга структурные элементы, например срединные массивы: Камчатский, сложенный древними, возможно, нижнепалеозойскими образованиями, Варапилинский и Среднехатырский, представленные отложениями меловой системы.

Восточнее этой зоны поднятий расположен крупный Камчатско-Олюторский прогиб геосинклинального типа, развивавшийся и замкнувшийся в третичное время в отличие от западного побережья, где геосинклинальный этап развития закончился в верхнем мелу. В северной части прогиба выделяются Олюторско-Хатырская и Ильпинская впадины и Пылгинское поднятие.

Рассматриваемые структурные элементы наиболее хорошо изучены в южной половине Корякско-Камчатской складчатой области — в пределах Камчатского полуострова. Здесь в Камчатско-Олюторском прогибе выделяются западная (центрально-камчатская) и восточная (восточно-камчатская) ветви, разделенные Восточно-Камчатской (Валагинской) зоной поднятий. Последняя представлена цепочкой поднятий горстового типа, сложенных породами меловой системы и, возможно, палеогена, вытянутых в северо-восточном направлении.

С тектоническими депрессиями рассматриваемого региона и связываются возможно нефтегазоносные бассейны.

Сегодня, перед началом ремонта необходимо заранее продумать все мелочи, начиная от фирм материалов, которые будут использоваться, и заканчивая подбором бригады рабочих. Нужно это чтобы точно уложиться в бюджет. Также нужно продумать, что из какого материала будет, так как недооценивая цену, например, мрамора, у вас может попросту не хватить денег, поэтому, если бюджет ограничен, лучше выбирать искусственный камень.

Компания Тристоун продает все свои товары по приятной цене и обеспечит материалом того цвета, который нужен именно вам. Разнообразные материалы и предметы интерьера – подробней на сайте.

Почему лучше купить столешницу из акрилового камня

Сегодня на рынке представлено огромное множество разных материалов, которые отличаются по цене, сроку службы и, конечно, качеству. Из популярных можно отметить древесину, пластик, мрамор и различные вариации искусственных камней.

Пластик – это очень мягкий материал, который никак не подойдет для того, чтобы использовать его в качестве столешницы на кухне, потому что резать на нем продукты попросту не получится. Зато он прослужит долго, если вы не будете им пользоваться.

Второй материал – это древесина. Она очень подвержена царапинам, зато нужно очень постараться, чтобы получить скол. Но помимо царапин есть проблема с тем, что данный материал не любит взаимодействовать с водой и высокими температурами. Это приводит к значительному снижению срока службы.

Мрамор – замечательный материал. В нем идеально, пожалуй, все. Все, кроме цены. Если вы не готовы тратить на ремонт огромные деньги, то о мраморе придется забыть.

Но есть то, что подходит всем и каждому – искусственные камни. «Искусственные» некоторые из них лишь на 5%, а все остальное – природные материалы. Стоит отметить их длительный срок службы, приятную цену и большую разновидность цветовых решений. Это один из немногих материалов, который используется во всех стилях, начиная от хай-тек, и заканчивая рококо. А самое приятное то, что их может позволить себе практически любой житель нашей страны. К тому же они легко поддаются обработке, поэтому можно получить элемент интерьера любого размера или формы.

В итоге можно сказать, что все представленные на рынке материалы имеют право на жизнь и скрепя сердцем их можно использовать в качестве столешницы. Но если вы хотите, чтобы все было идеально, то лучше отдать предпочтение столешнице из искусственного камня.

Иной раз даже дорогостоящий сейф оказывается менее эффективным, чем тайник, который человек сделал своими руками. То, что скрывается в последнем не надут не только воры, но и другие член семьи. Давайте же поговорим о том, какие места идеально подходят для тайников.

Это лишь компьютер? В магазине купите клавиатуру для компьютера. В середине без труда можно спрятать небольшие по размерам предметы. Единственным недостатков такого тайника можно назвать тот факт, что его содержимое исчезнет, если вор позарится на вашу технику.

Лучше всего прятать на видном месте. Все мы слышали подобную фразу. Если подумать, то можно отыскать множество вариантов маскировки. Одним из оптимальных решений можно назвать трубы в санузле. Всё, что от вас требуется – отыскать в магазине аналогичную трубу и запихнуть туда все ценные предметы, после этого можно установить дубликат возле реально действующих труб. Вряд ли хоть кто-то сможет разгадать вашу тайну.

Вооружитесь толстым столом. Далеко не всегда столешница значительной толщины является комфортным решением, но для тайника это самый подходящий предмет мебели. В процессе работы вам потребуется лобзик либо же напильник. Они позволяют вырезать в древесине зазоры (их габариты и геометрическая форма должны отвечать предметам, которые вы хотите спрятать).

Дополнительная розетка. Если вы хотите сделать тайник, то следует создать фальшивую розетку. Особенно это хороший вариант для одиноких людей. Просто купить небольшой ящик с крышкой, положите туда тайные вещи и замуруйте их стену, сверху закрыв розеткой.

На сегодняшний день малярные валики считаются оптимальным решением для окрашивания площадей, характеризующихся значительными размерами (напольной и потолочной поверхности, а также стен). При выборе валика важно принимать во внимание вид красящих веществ, а также результат, который вы планируете получить – гладкое окрашивание либо же фактурные орнаменты. К тому же, валик окажется весьма кстати, если нужно предварительно выполнить грунтовку поверхности.

Длина обычных валиков пребывает в диапазоне от десяти до двадцати пяти сантиметров, диаметр же варьируется от четырёх до семи сантиметров. Валик незначительных размеров прекрасно подходит для самых труднодоступны участков и поверхностей, характеризующихся скромными габаритами. К примеру, с их помощью окрашивают угля или мелкие элементы. Средние по размерам валики прекрасно подойдут для непрофессионалов, затеявших ремонтные работы в доме. Большие валики требуют определённых навыков при работе с ними, так что их выбирают квалифицированные работники. Не забывайте о том, что большой валик, если его дополнительно пропитать красящими веществами, будет весить немало, так что удерживать его придётся с большим усилием.

Покупая валик, обращайте внимание на его «шубку». Убедитесь, что она была пошита максимально аккуратно, и отовсюду не торчат нитки. Важно, чтобы шов на валике не выделялся, в противном случае существует риск того, что во время окрашивания он будет оставлять следы. Цветные полосы наносят на валик не просто для красоты. Они позволяют определить его стойкость к разным красящим веществам.
