Месяц: Август 2019

Работа клепаных соединений. В работе клепаного соединения, препятствующего сдвигу соединяемых элементов, различают три стадии (рис. III—37).
Первая стадия — упругая работа. При сокращении длины остывающего стержня заклепки последний очень плотно обжимает соединяемые элементы. Начальные растягивающие напряжения в стержне поставленной заклепки доходят до 2000—2200 кг/см2.

В момент приложения усилия, стремящегося сдвинуть соединенные элементы один по отношению к другому, между ними возникают силы трения, препятствующие этому сдвигу. До тех пор пока силы трения не преодолены, деформации соединения пропорциональны напряжениям в основном металле, а само соединение работает упруго.
Вторая стадия — упруго-пластическа я работа. После преодоления сил трения происходит сдвиг соединяемых элементов. Величина сдвига зависит от качества клепки и обычно измеряется сотыми долями миллиметра (рис. III—37 — деталь).
После сдвига стержень плотно упирается в стенки отверстия соединяемых элементов и вовлекается непосредственно в работу. На этой стадии усилие передается не только за счет трения между элементами, но и через заклепочный стержень. Деформации нарастают быстрее, что и сказывается на более сильном наклоне кривой σ—ε (рис. III—37). Под влиянием сдвига элементов стержень заклепки начинает сминаться, срезаться, изгибаться и растягиваться (рис. III—38). В прямых углах кромок сдвинутых элементов материал быстро достигает пластического состояния и углы обминаются. Размер сминаемых поверхностей увеличивается, а явление среза теряет свою чистую форму. Изгиб стержня связан с растяжением его, что вызывает более сильное нажатие головок заклепки на все соединение и увеличение сил трения между соприкасающимися поверхностями.
Третья стадия — пластическая работа. Напряжения в стержне заклепки достигли предела текучести, в соединении происходят значительные пластические деформации, сопровождающиеся сдвигом элементов на 2—3 и даже на 5 мм. Для сравнения полезно отметить, что величина сдвига за первую и вторую стадии работы составляет всего лишь 0,1—0,2 мм.

Разрушение соединения происходит или от изгиба и растяжения стержня заклепки и отскакивания головки, или от изгиба и среза стержня между соединяемыми элементами. Характер разрушения клепаного соединения зависит от соотношения между диаметром заклепок и толщиной соединяемых листов. Чем меньше диаметр заклепок и толще листы, тем отчетливее явление среза в заклепках.
Распределение напряжений в соединяемых элементах у заклепок весьма сложно и неравномерно (рис. III—39, а). В нагруженном листе у отверстия независимо от наличия заклепочного стержня возникают местные перенапряжения. При этом величина средних напряжений, вычисленных по площади нетто, в 2—3 раза отличается от действительных максимальных и минимальных напряжений.

В листах клепаного соединения со стороны отверстия, противоположной действующему усилию, возникают сжимающие напряжения в секторе около 120° (рис. III—39, а). По длине листа участок сжимающих напряжений распространяется примерно на 2,5 диаметра отверстия. На таком же расстоянии начинаются отклонения в равномерном распределении растягивающих напряжений. Эти наблюдения отражены в нормах, требующих, чтобы расстояние между осями соседних заклепок, расположенных по направлению усилия, были не менее трех диаметров отверстий.
Возникающие в листах у заклепок большие скалывающие напряжения могут привести к разрушению соединения от выкалывания по двум плоскостям (рис. III—39,6).
Определение несущей способности клепаного соединения. Работа клепаных соединений протекает в весьма сложных условиях. Практические методы расчета основаны на значительных упрощениях, вполне оправданных успешным многолетним опытом их применения.
При определении несущей способности [Nз] одной заклепки, препятствующей сдвигу соединяемых элементов, исходят:
из требования обеспечения прочности заклепки на срез

В действительности последний расчет обеспечивает и прочность листов на выкалывание (рис. III—39,б). Существует прямая пропорциональная связь между отношением временного сопротивления клепаного соединения условному смятию (выкалыванию) к временному сопротивлению материала листов срезу и расстоянию от заклепки до края листа вдоль усилия (до некоторого предела). Эту связь можно перенести и на расчетные сопротивления (допускаемые напряжения).
Расчетные сопротивления и допускаемые напряжения клепаных соединений зависят от марки стали соединяемых элементов и заклепочных заготовок, а также от способа изготовления отверстий (типа «В» или «С»). Величины их приведены в таблицах III—5 и III—6. Расчетные сопротивления и допускаемые напряжения в клепаных соединениях с потайными или полупотайными головками снижают на 20%; работа на растяжение заклепок с такими головками не допускается.
В случаях применения клепаных соединений с отверстиями типа «С» принимают [τ3]=0,6[σ] и [σ3]см = 1,75[σ].

При совместной работе ряда заклепок во время работы соединения в упругой стадии крайние заклепки несут значительно большую нагрузку, чем внутренние. Так, при четырех заклепках в ряду крайние заклепки перегружены по сравнению со средними примерно в 1,5 раза, а при шести заклепках — почти в 2,5 раза. Однако перегруженные крайние заклепки после достижения ими пластического состояния перестают принимать на себя возрастающую нагрузку. Последняя передается на остальные, менее нагруженные заклепки; происходит выравнивание усилий. Разрушение таких клепаных соединений начинается одновременно по всем заклепкам. Это дает основание считать, что в момент, предшествующий разрушению, усилие между всеми заклепками распределяется равномерно, и производить расчет клепаного соединения в предположении, что все заклепки принимают одинаковое участие в передаче усилия. Отмеченное обстоятельство позволяет не требовать ограничения количества заклепок, располагаемых в соединении вдоль усилия.
Кроме заклепок, препятствующих сдвигу соединяемых элементов, встречаются заклепки, препятствующие отрыву одного элемента от другого, то есть работающие на растяжение или, как говорят, на отрыв головок.

В работе заклепок на растяжение различают две стадии. В первой стадии не наблюдается деформации соединения; во второй — начальные напряжения сжатия между листами преодолены, стержень заклепки в работу включается сначала в упругом состоянии, а затем переходит в пластическое.
Работа заклепок (как и болтов) на растяжение почти всегда осложняется эксцентричным расположением внешнего усилия, что, в свою очередь, связано со снижением их несущей способности. По этой причине расчетное сопротивление (допускаемое напряжение) разрыву стержня заклепки принимают примерно на 45% ниже, чем осевому растяжению.
Прочность стержня заклепки, на разрыв проверяют в предположении центрального растяжения:

В случае совместной работы заклепки на сдвиг и на растяжение проверку прочности стержня в соответствии с указаниями СНиП проводят отдельно.

Неотъемлемым элементом инфраструктуры практически любого промышленного или гражданского объекта является система питьевого и технического водоснабжения.

В последнее время все большую популярность для устройства водопроводов приобретают полимерные трубы. Они массово заменяют такие привычные материалы, как чугун или сталь. Почему же это происходит? В чём труба ПНД (из полиэтилена низкого давления) превосходит конкурентов?

Преимущества

Эти изделия привлекательны не только своими высокими эксплуатационными качествами, но и сравнительно доступной ценой.

Из их положительных свойств можно отметить:

• длительный срок службы (более полувека);
• отличную влаго- и коррозионную стойкость;
• широкий температурный диапазон гарантированного сохранения свойств (от -20ºC до +50ºC);
• ПНД-трубы являются изоляторами (сопротивление изоляции не менее 100 МОм, диэлектрическая прочность более 2000 В/см);
• они имеют малый вес и хорошо поддаются обработке;
• набор диаметров (согласно ГОСТ 18599-2001, их технологический ряд от 10 до 1600 мм) позволяет применять их для самых разнообразных целей.

Технические трубы слабогорючи. Это даёт возможность прокладывать в них не только водные коммуникации, но и силовые и связные кабели. При этом сведен к минимуму риск возгорания в результате короткого замыкания и распространения пламени по линии. Имеется специальная категория изделий повышенной прочности, что позволяет производить заливку их бетоном или подвергать цементной стяжке.

Для изготовления допускается использование вторичного полиэтилена марок ПЭ63, ПЭ80, ПЭ100. Следовательно, можно говорить о высокой степени экологичности производства.

Монтаж

Сращение ПНД-труб реализуется либо сваркой встык, либо с помощью муфт. Возможны и фланцевые соединения. Скрепляющие детали с закладными электронагревателями применяются при ремонтных работах или врезках в действующие водопроводы.

Сварка полиэтилена — достаточно сложная технологическая операция, требующая специального оборудования. Для этого производятся стыковые аппараты, позволяющие автоматизировать процесс, обеспечивая надёжность соединения. За счет пластичности полимера можно легко получать самые разнообразные формы труб и магистралей. Минимально допустимый радиус изгиба должен превышать двадцать наружных диаметров, что значительно меньше, чем для других материалов.

Малый коэффициент трения гарантирует водоводам из ПНД отличные гидравлические свойства и повышенную пропускную способность. Кроме того, исключается возможность образования отложений на внутренней поверхности. Всё это способствует всё более широкому признанию полимерных элементов как современного, надёжного и перспективного конструкционного материала.

В наше время все больше и больше людей открывают кредитный счёт в банке. Кредитная карточка очень удобный инструмент. Используя карточку, клиент банка может получать на неё денежные переводы или даже займы на сайте zajmonline.kz, а также рассчитываться за товары и услуги, в том числе и в интернет-магазинах.

Все банковские учреждения предоставляют возможность заёмщикам на протяжении льготного периода, который составляет примерно полтора месяца, не платить проценты по кредиту. Если после его окончания не погасить задолженность, будут насчитанные проценты. Кредитный лимит можно использовать много раз. К примеру , клиент банка может снять деньги с карточки и погасить задолженность до окончания льготного периода. После этого, он вправе снова использовать кредитный лимит.

Деньги, снятые с кредитной карточки, заёмщик использует на своё усмотрение. Многие финансовые учреждения сотрудничают с магазинами. В этих случаях, при расчёте за товар кредитной карточкой, клиент получает дополнительные скидки. Согласитесь, это очень выгодно.

Используя кредитку, заёмщик может вернуть часть потраченных с неё денег. Как? К некоторым кредитным картам подключена услуга cash-back. Её суть в том, что при безналичном расчёте, некоторый процент от суммы, снятой через терминал в магазине, клиент получает обратно на свой счёт. Каждый заёмщик вправе оформить одновременно несколько кредитных карт.

Выше перечислены положительные стороны карточек, но есть и отрицательные. Какие? Ставки по кредитным карточкам, в сравнении с потребительскими кредитами значительно выше. Со счёта заёмщика, при выпуске кредитной карточки, списываются деньги. Помимо этого, за её обслуживание, снятие наличных в банкомате , заёмщик также будет вынужден заплатить банковскую комиссию. В некоторых финансовых учреждениях деньги, снятые через банкомат, не попадают под льготный период и на сумму задолженности сразу же будет насчитан определённый процент.

Сегодня многие заёмщики, использующие кредитные карточки, становятся жертвами мошенников. От этого никто не застрахован. Чтобы не попасться на удочку мошенников, не сообщайте посторонним ПИН-код к карте, а также свои личные данные.

Кредитку получить несложно. Оформить её можно в любом финансовом учреждении, предъявив справку о доходах с места работы. Если таковой нет, в этих случаях процентная ставка по кредитной карточке будет значительно выше. В основном, кредит рассчитан на несколько лет (два года). После окончания срока действия карточки, за желанием клиента, банк выдаст новую. При этом, предыдущая задолженность и размер кредитного лимита переносятся на новую карточку.

В последней четверти XX в. широкую популярность в мире завоевало новое направление в развитии традиционных железных дорог — скоростной и высокоскоростной транспорт со скоростями движения пассажирских поездов соответственно до 250 км/ч и свыше 250 км/ч.
Разработанная в России концепция развития железнодорожного транспорта предусматривает поэтапное наращивание скоростей движения пассажирских поездов сначала за счет модернизации и реконструкции существующих линий с совмещенным грузовым и пассажирским движением до скоростей 200 км/ч, а в последующем — переход на сооружение пассажирских высокоскоростных специализированных магистралей (BCM) со скоростями движения до 350 км/ч. На мостах скоростных и высокоскоростных линий преимущественно укладывают бесстыковой рельсовый путь на балласте.
Согласно отечественным техническим условиям мосты BCM предназначаются для регулярного движения высокоскоростных пассажирских поездов типа «Сокол» с максимальной скоростью 350 км/ч и нерегулярного пропуска грузовых поездов технологического назначения, имеющих нагрузку не выше C10,5 и скорость не более 80 км/ч.

Учитывая, что главной особенностью BCM являются высокие скорости движения, основное внимание при проектировании мостов, наряду с экономическими соображениями, должно быть уделено таким специфическим для BCM требованиям как: применение бесстыкового рельсового пути и балластного мостового полотна; сохранение на всех искусственных сооружениях установленной на магистрали величины междупутья (4,8 м); придание пролетным строениям и опорам повышенных характеристик жесткости, которые обеспечивают найменьшие изменения положения рельсового пути на мостах в про филе и плане, гарантируют плавность движения экипажей поезда и комфортные условия пассажирам.
Следует отметить, что последним двум из указанных выше требований на больших мостах в наибольшей степени удовлетворяет применение двухпутных пролетных строений. Замена их двумя однопутными приводит к необходимости увеличения междупутья на мостах и устройством на подходах S-образных кривых большого радиуса. Кроме того, возрастает суммарная металлоемкость пролетных строений при пониженной их горизонтальной жесткости.
Проект двухпутных металлических решетчатых пролетных строений для больших мостов BCM разработан Ленгипротрансмостом в 1991 г. по предложениям кафедры «Мосты» ПГУПС и НИИ мостов. В нем приведены различные варианты пролетных строений и конструкции проезжей части. На рис. 7.53 представлены принятые варианты пролетных строений при езде понизу на балласте (на рис. 7.54, 7.55) — со сквозными фермами с жестким нижним поясом и проезжей частью в виде двухъярусной ортотропной плиты. Жесткий нижний пояс обеспечивает внеузловое прикрепление поперечных балок двухпутной проезжей части. Сечения элементов пролетных строений унифицированы (табл. 7.5). Стойки и подвески Н-образного сечения — из листов 2BЛ 380х12 мм и ГЛ 626х12 мм.

Материал основных несущих элементов — прокат низколегированных конструкционных сталей марок 15ХСНД-2 и 10ХСНД-2, для листов балластного корыта — коррозионностойкая сталь с основным слоем из низколегированной стали марки 09Г2С и плакирующим слоем из стали марки 12Х18Н10Т. Заводские соединения выполняют на сварке, монтажные соединения — на ВПБ. Конструктивные показатели пролетных строений приведены в табл. 7.6. Пролетные строения монтируют навесным и полунавесным способами.
Следует иметь в виду, что при бесстыковом пути конструкции моста и рельсовый представляют собой элементы единой взаимодействующей системы, в которых возникают дополнительные усилия от температурных и силовых воздействий. При этом в рельсах продольные усилия могут настолько возрастать, что устройство бесстыкового пути становится невозможным. Поэтому на BCM предпочтение следует отдавать тем схемам и конструкциям мостов, где в рельсах создаются наименьшие дополнительные напряжения. Для этого, в частности, можно применять специальную проезжую часть, в которой обеспечивается минимум усилий в бесстыковом пути от совместной его работы с конструкциями моста.

Предложенные уравнения регрессии дают возможность с высокой точностью рассчитать основные физико-механические характеристики песчаных бетонов в зависимости от состава и технологии изготовления.
Это существенно для определения состава песчаного бетона, экономического анализа целесообразности использования отдельных технологических приемов, но разработчик конструкции, как правило, не может воспользоваться полученными результатами, т. к. не имеет данных об используемом песке, технологии изготовления, типе вяжущего и др.
В его распоряжении обычно имеется единственная характеристика — марка (класс) бетона по прочности на сжатие. Поэтому все основные физико-механические характеристики, включенные в нормативные документы, являются функцией марки бетона. Многими исследователями отмечалось, что ряд характеристик материала, и в первую очередь его деформативность, не могут быть однозначно установлены в зависимости от марки.
По существу физико-механические характеристики, нормируемые СНиП, удовлетворительно соответствуют наиболее массовому виду бетонов, изготавливаемых из умеренно подвижных смесей.
Если в СНиП II-B.1-62 не учитывались различия в прочностных характеристиках тяжелых бетонов в границах марки, а только в модуле упругости тяжелого бетона, то уже СНиП II-21-75 включали разделение свойств тяжелых бетонов по модулю упругости — на бетоны естественного твердения, подвергнутые тепловой обработке при атмосферном давлении, и бетоны, подвергнутые автоклавной обработке.
СНиП 2.03.01-84, впервые включившие в качестве конструкционного материала мелкозернистые бетоны, углубляют дифференциацию, вводя их деление на группы:
А — естественного твердения или подвергнутого тепловой обработке при атмосферном давлении на песке с модулем крупности свыше 2,0;
Б — то же на песке с модулем крупности 2,0 и менее;
В — подвергнутого автоклавной обработке.
Еще более глубокая дифференциация принята в этих СНиП по модулю упругости E:
группа А — естественного твердения,
— подвергнутого тепловой обработке при атмосферном давлении;
группа Б — естественного твердения,
— подвергнутого тепловой обработке при атмосферном давлении;
группа В — автоклавного твердения.
Такое деление предполагает, что либо заранее: известно, на каком песке изготавливается конструкция и как проводится ее термообработка, либо требуется разработка нескольких ее вариантов. Кроме того, назначение СНиП характеристик песчаного бетона в зависимости от модуля крупности песка представляется недостаточно методически обоснованным. Крупность песка не оказывает влияния на прочность бетона, а влияет лишь на количество цементного теста, необходимого для формирования слитной структуры материала. Рядом исследователей отмечалось влияние не только «качества» (В/Ц), но и количества цементного теста на прочностные характеристики бетонов, а в работе установлены физические причины этого явления. Очевидно, что на одном и том же песке могут быть получены песчаные бетоны одинаковой марки из смесей, значительно отличающихся по удобоукладываемости.
Кроме того, Mк плохо характеризует фракционный состав песка, определяющий его пустотность и удельную поверхность — основные факторы, влияющие на расход цемента в песчаном бетоне. Поэтому разделение песчаных бетонов по Mк песка вообще не имеет физического смысла.
Необходимо отметить, что всеми исследователями утверждается не снижение, как это принято в СНиП, а повышение прочностных характеристик материала в границах марки по сравнению с равнопрочными тяжелыми бетонами, что представляется очевидным для песчаного бетона как более однородного материала.
Анализ прочностных характеристик песчаных бетонов и результаты исследований ползучести и усадки показывают целесообразность дальнейшего разделения свойств внутри марки, что практически уже совершенно неприемлемо.
По существу, песчаному бетону, практика изготовления которого идет по пути получения изделий как из подвижных, так и сверхжестких смесей, тесно в рамках существующих СНиП.
С другой стороны, вряд ли целесообразно на нынешнем этапе выделять песчаный бетон, изготовление которого достаточно ограничено, в нормативный документ, отличающийся по структуре от существующего. Приемлемым выходом является определенное усреднение характеристик материала в пределах марки и подготовка рекомендаций, позволяющих при необходимости провести дополнительные проектные работы «на месте», например, в региональной проектной организации.
Результаты проведенных экспериментов, а также анализ работ отечественных и зарубежных исследователей позволили предложить отличную от СНиП классификацию песчаных бетонов, учитывающую особенности методов приготовления и уплотнения цементно-песчаных смесей. В соответствии с предлагаемой классификацией песчаные бетоны могут быть разделены на три группы, существенно отличающиеся как технологическими приемами, используемыми для их изготовления, так и свойствами получаемого материала.
Группа А — бетоны, при изготовлении которых используется тонкомолотое комплексное вяжущее, виброперемешивание, струйная или дезинтеграторная обработка смеси, методы интенсивного уплотнения (вибропрессование, роликовое формование, пресспрокат и др.). Изготовление конструкций по этой технологии позволяет эффективно уплотнять особо жесткие смеси (до 120 сек по ГОСТ 10181.1-81). Основные марки бетона — 500-700.
Группа Б — бетоны, при изготовлении которых используются методы интенсивного уплотнения жестких и особо жестких (40-120 сек) смесей. Иx формование может производиться на виброплощадке с пригрузом, вибропрессованием, роликовым формованием и др. Основные марки бетона — 300-500.
Группа В — бетоны, при изготовлении которых используются традиционные методы перемешивания и уплотнения малоподвижных (OK = 2-4 см) смесей. Основные марки бетона — 100-300.
Для дополнительной проверки предлагаемой схемы классификации были изготовлены и испытаны образцы из песчаных бетонов указанных групп.

На рис. 1.5 приведены величины коэффициента призменной прочности Rпр/R в зависимости от марки бетона по собственным результатам, результатам экспериментов других исследователей, а также контрольных испытаний призм, изготовленных для дополнительной проверки предлагаемой схемы Классификации песчаных бетонов.
Данные, приведенные на рис. 1.5 (сплошная линия соответствует рекомендациям СНиП 2.03.01-84, пунктирная — рекомендациям автора), позволяют выдвинуть предложение о повышении для песчаного бетона коэффициента призменной прочности на 10% по сравнению с рекомендациями норм.
На рис. 1.6 приведены результаты испытаний кубов на раскалывание C целью определения величины Rр. Большая часть экспериментальных показателей расположена значительно выше линии, определяющей величину нормативных сопротивления Rрн по СНиП 2.03.01-84. Точки, расположенные ниже этих линий, соответствуют характеристикам Rp для бетонов из высокоподвижных цементно-песчаных смесей (например, составы 2-2 и 2-3, раздел 1.2, содержащие 350 л. воды на м3).
Данные рис. 1.6 представляют собой не прямые результаты экспериментов, а их обработку в соответствии с предложенной классификацией по формуле

Полученные результаты позволяют рекомендовать нормативные сопротивления осевому растяжению для песчаных бетонов группы В равными нормативным сопротивлениям, принятыми СНиП 2.03.01-84 для равнопрочного тяжелого бетона, для песчаного бетона группы Б на 10 %, а для песчаного бетона группы А — на 20% выше. На том же рисунке приведена линия усредненных величин Rpн.
На рис. 1.7 — результаты опытов по определению зависимости модуля упругости при сжатии от проектной марки песчаных бетонов, подвергнутых тепловой обработке при атмосферном давлении, и песчаных бетонов естественного твердения (в последнем случае величины Eσ умножались на 0,9). Как видно, в подавляющем большинстве случаев точки расположены выше кривых, рекомендуемых СНиП для мелкозернистых бетонов.
Данные обработки величины Eσ по группам А, Б и В приведены на рисунке сплошными линиями. Там же приводится усредненная величина Eσ.
И, наконец, величины εсж пр и μ — коэффициента поперечной деформации (коэффициента Пуассона), приведенные на рис. 1.8, не дают оснований предлагать указанные характеристики, отличающиеся от рекомендаций СНиП.

Кирпич — это строительный материал, обладающий массой преимуществ: этот материал пожаробезопасен, практически не подвержен влиянию атмосферных осадков и биологических факторов (таких как плесень и грибок), высочайший срок службы и надежность строений, построенных из кирпича. Благодаря, незначительным габаритам кирпича существует возможность строить коттеджи и дома из кирпича различной конфигурации, а не только стандартные прямоугольные.

Кирпич обладает такими отличительными характеристиками как прочность и морозостойкость, повышенная шумо- и теплоизоляция. Кроме этого, целесообразно обозначить тот факт, что кирпичное жилое строение может просуществовать побольше 100 лет, без потребности в капитальном ремонте. Кирпич изготовляют из глины, поэтому дом, построенный из кирпича, будет абсолютно экологичным.

Стоимость постройки коттеджа или дома из кирпича зависит от таких факторов как:

— место строительства, состояние почвы, технология строительства;
— используемый кирпич, так как некоторые виды кирпича стоят дешевле
— стоимость отделочных материалов для внутренней отделки здания;
— сроки возведения, экстренное строительство будет стоить дороже.
— занимаемая зданием площадь.

Для строительства фундамента под кирпичный дом следует использовать прочный полнотелый кирпич. А для постройки стен из кирпича, в последнее время часто используют полый кирпичи. Пустотелый кирпич значительно легковеснее и делает наименьшую нагрузку на основание дома, чем полнотелый, а значит уменьшатся затраты на строительство фундамента.

Благодаря наличию пустот в его структуре стены из такого кирпича гораздо лучше удерживают тепло. Кроме этого, полый кирпич экономичнее полнотелого. Помимо прочего при возведение жилого кирпичного коттеджа разрешено применять железобетонные плиты для конструкций, это позволит придать дополнительную устойчивость и крепость конструкции.

Существует огромный выбор цветов, размеров и видов поверхности кирпича, поэтому с помощью кирпичного фасада можно придать зданию действительно уникальный вид. Так как в холодное время года кирпичное здание может сильно остыть, оно не подойдет для круглогодичного проживания в нем.

Но это затруднение легко принимается решение установкой труб центрального отопления, постройкой камина или приобретением современного обогревателя. Несмотря на высокую цена сооружения кирпичного загородного дома, с каждым новым годом возрастает численность построенных домов из кирпича.

CLT-методика является инновационной технологией возведения жилого здания, обладающей большим количеством достоинств, но для нашей страны она остаётся чем-то уникальным пока что. Появилась эта строительная методика в середине 19990-х годов на территории Австрии. В соответствии с этой технологией возведение жилых зданий происходит с использованием особых панелей из древесины – ламелей, они крепятся друг к дружке перекрёстно. Как итог, мы получаем жилое здание, отличающееся изысканным внешним обликом, небольшой массой, продолжительным эксплуатационным периодом, а также высочайшим уровнем надёжности.

С целью производства CLT- панелей используют древесину лиственных, а также хвойных пород. В состав любого ламеля входит от трёх до двенадцати слоёв, при этом, как правило, их число нечётное. Толщина панели пребывает в диапазоне от шести до сорока сантиметров, а длина составляет до двадцати четырёх метров.

Это означает, что панель из древесины способна закрыть фасадную часть постройки по её длине. При этом оконные и дверные проёмы продумывают ещё на стадии производства панелей. В рамках заготовки дерево подвергают особо обработке – его просушивают в камерах, дабы уровень влажности не превышал двенадцати процентов. Панели крепятся друг с дружкой посредством особого клеящего вещества, в составе которого присутствует полиуретан, либо же с помощью скобок и из металла и гвоздей.

Важной отличительной характеристикой клея можно назвать отсутствие формальдегидов, именно это и свидетельствует о высочайшем уровне экологичности такого жилого здания, заказать его строительство можно вот тут.

Среди достоинств подобной методики следует обозначить:

• Возможность выполнения строительных работ в максимально сжатые сроки;
• Прекрасные несущие характеристики;
• Пожарную безопасность;
• Оптимальную геометрию;
• Возможность выбора любого типа отделочных материалов;
• Небольшую массу;
• Превосходные показатели прочности;
• Хорошую тепло-, а также звукоизоляцию;
• Продолжительный эксплуатационный период и т.д.

Электроды для сварки производятся исключительно из электроприводных материалов.

Их основное предназначение — это подведение тока к конкретному месту сварки. Эта конструкция представлена в виде стержня, который обеспечит максимальную проводимость. Сегодня производится большое количество электродов, которые различаются между собою по определенным маркам.

Наиболее востребованными считаются плавящиеся электроды, потому что они помогут выполнить ручную дуговую сварку.

Преимущества использования электрода

Сварочный электрод обладает следующими преимуществами:

• Обеспечение максимально устойчивого горения дуги, используемый металл будет равномерно плавиться.
• Расплавленный электродный метал, будет защищен от воздуха.
• Полученный шов будет иметь необходимый химический состав, и обладать всеми необходимыми механическими свойствами.
• Швы хорошо формируются с небольшими показателями потерь. Во время работы не происходит разбрызгивание.
• Устойчивое покрытие, которое не будет подвергаться механическим повреждениям. Материал не будет осыпаться, откалываться при небольшом ударе, а также во время нагревания электрода во время сварки.
• Отсутствие токсичность выделяемого газа.
• Соблюдаются все санитарно-гигенические нормы.

Характеристики электродов

Электроды для нержавейки могут быть использованы в домашних условиях. Для этого необходимо тщательно изучить свариваемость каждого элемента, и физические свойства металла, чтобы создать надежный шов и соединение.

Можно выделить основные характеристики свариваемости нержавеющей стали:

• Линейное расширение и окончательная усадка формы во время литья. Благодаря этому свойству будет сведена к минимуму дальнейшая деформация материала. Во время работы необходимо отступать место между деталями, чтобы впоследствии не появлялись трещины.
• Теплопроводность нержавеющей стали в несколько раз ниже показателей низкоуглеродистого аналога.
• Высокие показатели сопротивления в местах соединения будут способствовать нагреванию электродов из вольфрама. Чтобы минимизировать возникновение отрицательных эффектов, на рынке представлены аналоги, которые оснащены стержнем из хромоникелевого сплава.

Разновидности сварочных электродов

Можно выделить наиболее распространенные виды сварочных электродов:

• Металлические. Они могут плавиться и оставаться в твердом состоянии во время работы. Неплавящиеся электроды — это итрированные, торированные, вольфрамовые и лантанированные.
• Неметаллические. Они не будут плавиться, и терять свой первоначальный вид во время сварки. Они бывают графитовые и угольные.

Ронский нефтегазоносный бассейн расположен на юго-востоке Франции. Он вытянут в меридиональном направлении вдоль долины р. Рона и ее притока р. Сона. Северным ограничением бассейна служат невысокие холмы плато Лангр, сложенные юрскими отложениями, и выступы кристаллических пород массивов Cepp и Вогезы. Эти элементы отделяют Ронский бассейн соответственно от Англо-Парижского и Рейнского бассейнов. С востока рассматриваемый бассейн ограничен глыбовыми горами. (1000—1700 м) центрального массива: Морван, Шаролле, Лионне, Севенны, Монтань-Нуар, сложенных кристаллическими породами. На юго-западе бассейн обрамляется восточным окончанием Пиренеев и кристаллическим массивом Мотуме (горы Корбьер — 1200 м). Между Мотуме и Монтань-Нуаром расположен пролив Каркассон, который соединяет Ронский бассейн с Аквитанским. С востока граница бассейна образована складчатыми горными цепями Юры (до 1700 м) и западных (Французских) Альп (1600—4000 м), сложенных отложениями мезозойского возраста. На юге бассейн открывается в Лионский залив Средиземного моря. Бассейн образован на базе предгорного прогиба Альпийского складчатого сооружения. Спецификой строения Ронского бассейна является резкое сокращение платформенного борта, который по разлому сильно приподнят, за исключением самой крайней юго-западной части (Лангедок). Складчатый борт бассейна также сильно приподнят и большей частью входит в состав Приальпийских цепей восточного обрамления бассейна.

Таким образом, Ронскому бассейну, за исключением южных районов, соответствует только самая прогнутая часть предальпийского краевого прогиба (рис. 16).

Бассейн выполнен сравнительно мощными, преимущественно морскими толщами мезозоя и кайнозоя. В разрезе мезозоя и палеогена большую роль играют карбонатные породы. В интервале между верхним мелом и палеогеном (палеоцен) развиты пресноводные образования. Неогеновые отложения образованы в нижней части (аквитанский, бурдигальский и гельветский ярусы) мощными морскими грубообломочными (пески, песчаники, конгломераты) молассами. Плиоцен представлен преимущественно озерными песками и мергелями.

Мезозойские породы обнажаются в основном на восточном борту бассейна, а также в его юго-западной (Лангедок) и юго-восточной (Прованс) частях. Центральные районы бассейна с поверхности перекрыты неогеновыми и четвертичными толщами.

Питание бассейна имеет односторонний характер с востока, где на значительной высоте располагается область создания напоров. Областью разгрузки служит центральная часть бассейна и Лионский залив.

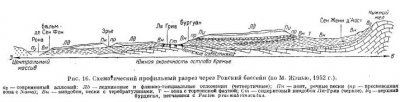

В структурном отношении бассейн делится на три части. На севере расположена впадина Бресс; в центральной части — впадина Дофине и на юге Средиземноморский район (Лангедок и Прованс). Впадина Бресс отделяется от Дофине погребенным Лионским выступом кристаллических пород, простирающимся с ЮЗ на СВ. Впадина Дофине с юга также ограничена структурным порогом широтного простирания.

Осадочные толщи Ронского нефтегазоносного бассейна, за исключением неогеновых осадков, испытали более или менее интенсивную складчатость, ослабевающую в сторону платформенного борта и переходящую на востоке в передовые складки краевого прогиба. Слабо асимметричные антиклинали простираются параллельно складкам Западных Альп или параллельно краям Центрального массива. В районе Лангедока развиты пологие купола, разбитые сбросами.

В пределах бассейна известно большое количество нефте-, газо- и асфальтопроявлений, связанных с мезозойскими и палеогеновыми породами. Наибольший интерес представляют отложения триаса, юры и нижнего мела, суммарная мощность которых превышает 1500 м. В разрезе имеются битуминозные сланцы (лейас) и известняки, которые можно рассматривать как нефтематеринские; имеется также большое количество песчаных горизонтов и мощных трещиноватых известняков.

В районе Лангедока расположены два небольших месторождения: Габиан и Галициан (первое в настоящее время не разрабатывается). Месторождения антиклинального типа. Залежи массивные в структурном выступе. Нефтеносны доломиты триаса. На месторождении Галициан глубина залегания нефти 2000 м. Всего с начала эксплуатации добыто свыше 20 тыс. т нефти. Уд. вес ее 0,9042.

Диваны существуют уже очень давно. Их изготавливают из кожи, ткани и синтетических материалов. «Модерн» – это слово, означающее что-то новое, так называется мебель, которая была изготовлена во второй половине ХХ века. Для ее производства использовались современные технологии. Для того времени, разумеется.

Стилем «модерн», как правило, называют мебель, которая была изготовлена в пятидесятые и шестидесятые годы в послевоенной Америке и Европе. Этим словом ее стараются отделить от мебели, которую производят сейчас. После Второй мировой войны семьи постепенно восстанавливали свой нормальный быт. Им требовалась мебель. Поэтому и было налажено массовое производство диванов. Они стали доступны потребителям и ознаменовали переход к нормальной жизни. Все предметы интерьера были весьма простыми, потому что изготавливались очень быстро. Стулья заменялись табуретками, потому что их проще было сделать. Но постепенно все менялось, ритм замедлялся. Производители перестали гнаться за количеством. Они задумались о качестве и эстетике.

Современная мебель весьма разнообразна. Новые материалы, например, винил или металлические трубы, стали отличной альтернативой кованому железу. Дизайнеры каждый день разрабатывают новые варианты обивки. Они используют кожу и ткани. Яркие принты на диванах стали обычным делом. Теперь обивки перестали быть просто синими или красными. Существует огромное количество оттенков: рубиновый, гранатовый, «мандарина» и так далее. Фантазия дизайнеров и художников просто безгранична. Придать дивану необычную форму тоже вполне возможно. Они подходят под разные стили гостиных. Диваны бывают по-разному украшены. Современная мебель действительно очень красива и интересна. Каждая семья может выбрать то, что придется по душе.
