Общие положения проектирования




Разработка проектной документации на строительство (расширение, реконструкцию и техническое перевооружение) объектов осуществляется на основе утвержденных (одобренных) Обоснований инвестиций в строительство предприятий, зданий и сооружений. Проектной документацией детализируются принятые в Обоснованиях решения и уточняются основные технико-экономические показатели.
При разработке проектной документации необходимо руководствоваться законодательными и нормативными актами Российской Федерации и субъектов Российской Федерации, Инструкцией о порядке разработки, согласования, утверждения и составе проектной документации на строительство предприятий, зданий и сооружений, а также иными государственными документами, регулирующими инвестиционную деятельность по созданию и воспроизводству основных фондов. В необходимых случаях субъекты, министерства и ведомства Российской Федерации могут разрабатывать и утверждать территориальные и отраслевые нормативные документы с учетом региональных особенностей и отраслевой специфики проектируемых объектов.
Основным проектным документом на строительство объектов является, как правило, технико-экономическое обоснование (проект) строительства. На основании утвержденного в установленном порядке ТЭО (проекта) строительства разрабатывается рабочая документация.
Для технически и экологически сложных объектов и при особых природных условиях строительства по решению заказчика (инвестора) или заключению государственной экспертизы по рассмотренному проекту одновременно с разработкой рабочей документации и осуществлением строительства могут выполняться дополнительные детальные проработки проектных решений по отдельным объектам, разделам и вопросам.
Для объектов, строящихся по проектам массового и повторного применения, а также других технически несложных объектов на основе утвержденных (одобренных) Обоснований инвестиций в строительство или градостроительной документации может разрабатываться рабочий проект (утверждаемая часть и рабочая документация) или рабочая документация.
Основным документом, регулирующим правовые и финансовые отношения, взаимные обязательства и ответственность сторон, является договор (контракт), заключаемый заказчиком с привлекаемыми им для разработки проектной документации проектными, проектно-строительными организациями, другими юридическими и физическими лицами. Неотъемлемой частью договора (контракта) должно быть задание на проектирование.


Общие положения проектирования

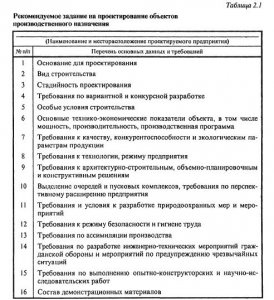

Рекомендуемый состав и содержание задания на проектирование для объектов производственного назначения приведены в табл. 2.1.
Состав задания на проектирование устанавливается с учетом отраслевой специфики и вида строительства. Вместе с заданием на проектирование заказчик выдает проектной организации исходные материалы;
• обоснование инвестиций строительства данного объекта;
• решение местного органа исполнительной власти о предварительном согласовании места размещения объекта;
• акт о выборе земельного участка (трассы) для строительства и прилагаемые к нему материалы;
• архитектурно-планировочное задание, составляемое в установленном порядке;
• технические условия на присоединение проектируемого объекта к источникам снабжения, инженерным сетям и коммуникациям;
• сведения о проведенных с общественностью обсуждениях решений о строительстве объекта;
• исходные данные по оборудованию, в том числе индивидуального изготовления;
• необходимые данные по выполненным научно-исследовательским и опытно-конструкторским работам, связанным с созданием технологических процессов и оборудования;
• материалы инвентаризации, оценочные акты и решения органов местной администрации о сносе и характере компенсации за сносимые здания и сооружения;
• материалы, полученные от местной администрации и органов государственного надзора, в том числе характеристика социально-экономической обстановки, природных условий и состояния природной окружающей среды, данные о существующих источниках загрязнения и другие сведения в соответствии с требованиями природоохранных органов, санитарно-эпидемиологические условия в районе строительства;
• имеющиеся материалы инженерных изысканий и обследований, обмерочные чертежи существующих на участке строительства зданий и сооружений, подземных и наземных сетей и коммуникаций;
• чертежи и технические характеристики продукции предприятия;
• задание на разработку тендерной документации на строительство (при необходимости);
• заключения и материалы, выполненные по результатам обследования действующих производств, конструкций зданий и сооружений;
• технологические планировки действующих цехов, участков со спецификацией оборудования и сведениями о его состоянии, данные об условиях труда на рабочих местах;
• условия на размещение временных зданий и сооружений, подъемно-транспортных машин и механизмов, мест складирования строительных материалов;
• другие материалы.
Проектирование объектов строительства должно осуществляться юридическими и физическими лицами, получившими в установленном порядке право на соответствующий вид деятельности (лицензия).
Для осуществления единой технической политики назначается головная проектная организация, которая разрабатывает нормативные и методические материалы и популяризирует передовой опыт отечественного и зарубежного проектирования. Проект иногда может выполняться рядом специализированных организаций. Ведущая проектная организация является генеральным проектировщиком. Она является ответственной за качество работы и сроки выполнения проекта в целом. Генеральный проектировщик по проектируемому предприятию назначает главного инженера проекта, а при необходимости и главного архитектора проекта.
Проектные организации состоят из специализированных отделов по всем частям проекта: технологический, электромеханический, генплана и транспорта, организации строительства, экономических обоснований, сметный, сантехнический и др. Задание на проектирование выдается главному инженеру проекта, который совместно с руководителями производственных отделов составляет график выполнения проекта. Отделы занимаются поиском наилучших решений. Увязку всех частей проекта и техническое руководство проектированием выполняет главный инженер проекта. Он несет ответственность за техническое совершенство и экономическую целесообразность проекта, правильность всех принципиальных проектных решений, основные технико-экономические показатели, проведение необходимых согласований проекта, а также за защиту проекта в утверждающих инстанциях.
Одной из главных задач проектирования предприятия является определение мощности и срока его службы, размеров карьерного поля, схем транспорта, способа вскрытия, элементов системы разработки и других параметров, соответствующих горно-геологическим условиям месторождения и обеспечивающих наилучшие экономические показатели разработки месторождения.
Заказчики проектной документации и проектировщики обязаны своевременно вносить в рабочую документацию изменения, связанные с введением в действие новых нормативных документов. Использование изобретений при проектировании объектов строительства и правовая защита изобретений, созданных в процессе разработки проектной документации, осуществляются в соответствии с действующим законодательством.

Технологические особенности строительства и эксплуатации металлических гофрированных труб




Для обеспечения бесперебойного и безопасного движения транспорта по автомагистралям, дорогам разной технической категории и железным дорогам с установленными скоростями главной задачей содержания дорожного полотна является обеспечение исправности состояния всех его элементов. Помимо комплекса основных инженерных сооружений, рассчитанных на длительные сроки службы (насыпи, выемки, нулевые места, полунасыпи-полувыемки, устройства для отведения поверхностных вод: лотки, кюветы, канавы и пр., сооружения для перехвата и отведения грунтовых вод: дренажи и каптажные устройства, укрепительные сооружения и т.д.), особо важное значение имеет в местах пересечения их с искусственными водопропускными сооружениями исправное состояние последних, которое в значительной мере обеспечивается соответствием их конструкций действующим нагрузкам и режимам работы, проведением качественного мониторинга, выполнением планово-предупредительных ремонтов. Работоспособное состояние комплекса МГТ — грунтовая обойма основано на непрерывном текущем содержании и периодическом проведении необходимых ремонтных работ. В этой связи становится важным как предупреждение появления неисправностей, своевременное их устранение, так и ликвидация причин, вызывающих появление неисправностей.

Для выявления опасных ситуаций необходима организация постоянного мониторинга за работой и состоянием как водопропускной трубы из МГК, так и грунтовой обоймы в период строительства и эксплуатации, а также проведение натурных наблюдений в зависимости от класса сооружений в соответствии с актуализированной редакцией СНиП 33-01-2003 и СНиП 3.06.07-86. Натурные наблюдения нужны для того, чтобы составить план дальнейших действий: производство локального ремонта, реконструкции или полной замены водопропускного сооружения.

Несмотря на довольно широкое и интенсивное применение водопропускных сооружений из металлических гофрированных элементов до сих пор практически отсутствуют современные данные как по эксплуатации, так и по оценке технического состояния основных конструктивных элементов МГТ: защитного покрытия, входного и выходного оголовков, устройств нижнего бьефа. He разработаны отечественные методика проведения натурных обследований МГТ и нормативные документы, позволяющие корректно оценить и прогнозировать состояние таких сооружений, степень их экологической и технической безопасности для окружающей территории. Актуальными становятся натурные исследования, на основании которых должна быть проведена комплексная оценка не только состояния, но и гидрологической и гидродинамической безопасности МГТ, поскольку риск аварий гидротехнических элементов их довольно велик (рис. 4.1).



Анализ зарубежных методик позволяет выделить две основные системные модели оценки водопропускных сооружений (США). Общая оценка — внешний осмотр водопропускных труб оценивается по 5-балльной системе. В результате оценки состояние объекта выделяют в одну из 3-х зон: критическое; хорошее и удовлетворительное состояние. Сооружения, попавшие в критическую зону, подвергаются полной оценке для незамедлительного принятия мер по дальнейшему ремонту и эксплуатации сооружения. Полная оценка — помимо внешнего осмотра, включает в себя также оценку технических характеристик сооружения, условий его безопасности, времени проведения предыдущего ремонта, осмотра концевых участков сооружения, установления его гидравлических характеристик.

Дополнительная система оценок, приближенная к условиям небольших дорожных трубчатых переходов проводится сразу после реконструкции и ремонта сооружения для того, чтобы сопоставить результаты предшествующего осмотра и мер, которые были приняты для устранения дефектов. По этой системе устанавливается 5-уровневое состояние сооружения: отличное; очень хорошее; хорошее; удовлетворительное и неудовлетворительное.

По данным американских ученых, главными факторами, оказывающими влияние на срок эксплуатации МГС, являются скорость потока, коррозия, рН-фактор и абразивное воздействие твердых частиц, движущихся с водным потоком.

Для адаптации указанных методик к российским условиям в 2008-2010 гг. в МАДИ были проведены натурные исследования 12-ти реконструированных участков автодорог в Московской области, на которых после капитального ремонта были уложены одно- (60%) или двухочковые (40%) трубы из МГК, и один объект в Москве, основные характеристики которых указаны на рис. 4.2.



МГТ заменили на всех рассмотренных водопропускных объектах автодорожные железобетонные мосты либо пешеходные переходы. Лишь в одном случае гофрированной трубой была произведена реконструкция существующей железобетонной трубы методом гильзования (рис. 1.37). На отсыпанной поверхности грунтовых призм (дамб или плотин) по щебёночной подготовке толщиной 30 см были устроены покрытия проезжих автодорог (80,0%) либо пешеходных дорожек из тротуарной плитки на песчаной подготовке (20,0%). Все отремонтированные искусственные сооружения имели технические паспорта и большинство эксплуатировалось ДРСУ (11 сооружений).
Сопоставительный анализ обследованных МГТ показал, что водопропускные сооружения после реконструкции имеют сходные конструктивные решения. Поперечное сечение 30,8% обследованных водопропускных труб было круглым, а у 69,2% пониженным.

Диаметр труб — от 1,5 м до 6,1 м при толщине стенок от 2,75 мм до 6 мм. Водопропускные сооружения на входе и выходе были обустроены раструбными (46,6%) или воротниковыми оголовками (26,7%), без оголовка были выполнены 26,7% (рис. 4.2б). Оголовки водопропускных труб и участки русла водотоков на входе и выходе были оформлены с использованием габионных конструкций (практически везде матрасами Рено высотой 0,3 м). Уклон, с которым были уложены трубы, изменялся в пределах 0,005…0,08. Максимальный расход воды в сооружениях составлял Q2% = 0,075…0,195 м3/с. Скорость течения водного потока на выходе была около 2,1 …3,0 м/с.

В момент обследования все водопропускные трубы работали в безнапорном режиме по типу «коротких». Для защиты от коррозии все элементы в заводских условиях были покрыты горячей оцинковкой с толщиной слоя не менее 85 мкм. Для предотвращения абразивного воздействия потока на дне труб устраивалась наброска из камня (69,2%) или гладкий бетонный лоток (15,4%), а 15,4% труб не имели защитного покрытия. Металлическая труба из гофрированных структур на водопропускных сооружениях устанавливалась на подготовленное основание, чаще грунтовую подушку из песка толщиной до 1 м.

При натурном обследовании состояний водопропускных сооружений, помимо установления технических характеристик, особое внимание было уделено выявлению дефектов искусственных сооружений, образовавшихся за относительно небольшой период их эксплуатации. Результаты обследования водопропускных сооружений из МГС на наличие дефектов представлены на рис. 4.3.

Анализ выявленных дефектов позволил выделить и обобщить ряд основных, наиболее часто встречающихся дефектов водопропускных сооружений, которые можно использовать для распознания и выявления типичных дефектов содержания МГТ и дорожного полотна в районе его влияния при визуальном обследовании ремонтными и эксплуатационными службами:

— разрушение откосов водопропускных сооружений, конусов и насыпи в районе МГТ, нарушение целостности укреплений поверхности откосов, размыв, обрушение и сползание откоса насыпи (рис. 4.4). Допустимая площадь разрушения должна составлять не более 1,5…3% для дорог соответственно от I до V категории;
— наличие просадок (понижение профиля покрытия, осадка земляного полотна) в местах сопряжения трубчатого перехода или моста с насыпью. Допустимая просадка от 0 до 5 см соответственно для дорог от I до V категории;



— повреждения насыпи, дамбы или грунтовой плотины при недостаточной длине водопропускной трубы (см. рис. 4.4);



— застой воды у оголовка водопропускных труб (скопление воды у входных и выходных оголовков труб, вызванное недостаточным уклоном трубы или отводящего русла, а так же их заиливанием или зарастанием). Застой не допустим на дорогах всех категорий, при всех уровнях содержания;
— локальные разрушения оголовков (нарушение целостности поверхности и выкрашивание материала оголовков, трещины). Допустимая площадь локальных разрушений не более 3…20% общей площади соответственно для дорог от I до V категории;
— дефекты габионных конструкций (оголовков труб, крепления оголовков, дна и откосов русел), часто подвергаемых актам вандализма;
— заиливание водопропускных труб (отложение илистых частиц в сечении и у оголовков). Допустимая величина заиливания от 0 до 0,1 диаметра трубы соответственно для дорог от I до V категории;
— размыв русел водотоков у оголовков водопропускных труб (образование промоин у оголовков вследствие вымывания грунта и материала укрепления русел водотоков из-за отсутствия выходных оголовков и устройств нижнего бьефа за МГТ). Размыв у оголовков МГТ не допустим на дорогах всех категорий, при всех уровнях содержания;
— наличие травы высотой более 15 см и древесно-кустарниковой растительности у оголовков водопропускных труб, препятствующих нормальному движению воды. Наличие такой растительности в русле у оголовков МГТ недопустимо на дорогах всех категорий, при всех уровнях содержания;
— наличие незаделанных швов между звеньями водопропускных труб (нарушение герметичности стыков). Незаделанные или разошедшиеся швы бетонных труб и МГТ недопустимы на дорогах всех категорий, при всех уровнях содержания;
— наличие снежно-ледяных отложений в теле трубы в период до начала весеннего паводка, препятствующих пропуску паводка. Допустимая величина снежно-ледяных отложений в теле трубы должна быть не более 2/3 диаметра МГТ не зависимо от категории дороги и уровня её содержания;
— внутренняя коррозия МГТ, нарушение обмазочной гидроизоляции и коррозия МГТ, ускоренная абразивным воздействием водного потока;
— деформация гофролиста на входе и выходе из МГТ;
— разрушения (провал) искусственного дорожного покрытия вследствие разрушения водопропускной трубы, некачественного выполнения обратной засыпки и уплотнения грунтовой обоймы либо фильтрационных деформаций вдоль гофротрубы из-за отсутствия геотекстиля (рис. 4.5, 4.6);
— разрушения МГТ из-за некачественного выполнения противофильтрационных элементов и грунтовой обоймы;



— продольный прогиб трубы, имеющий наибольшее значение в зоне приложения временной нагрузки от насыпи, автотранспорта и подвижного состава, приводящий к деформациям выходного участка;
— овализация, в том числе и несимметричная, тела МГТ (рис. 4.7);
— местный разрыв и прогибы тела МГТ;
— отложения наносов, стесняющие живое сечение трубы;
— загрязнение русла водотока строительным и бытовым мусором, ветками деревьев и пр.;
— другие дефекты МГТ: неправильная сборка звеньев железнодорожной трубы, несоблюдение технологического цикла, разрушение грунта в пазухах многоочковых труб, завалы грунта перед оголовками и т.п.



Общее состояние осмотренных в 2009-2010 гг. сотрудниками МАДИ водных объектов с трубами из МГК отображено на рис. 4.8.



Можно констатировать, что восстановленные дорожные ГТС не оказали заметного отрицательного влияния на экологическое состояние окружающей среды за прошедший после реконструкции период. Во время обследования не были обнаружены заболачивание пойм, эрозия почв, размывы и вынос растительного грунта, обрушения берегов, изменения уровня грунтовых вод, нарушения состояния растительного и травяного покрова на пойме в районе мостового перехода на всех ГТС. В тоже время на ряде объектов русла водотоков были загрязнены мусором, строительными материалами и ветками деревьев, вода в водосбросной трубе и на подходных участках на ряде объектов была покрыта густой ряской и в ней находились значительные иловые отложения, нижний бьеф зарос густой травой, а выходной оголовок был завален бытовым мусором, что говорит о недостаточной работе служб эксплуатации. По результатам выполненных обследований были составлены рекомендации для служб эксплуатации соответствующих водных объектов и участков автомобильных дорог.

Для исключения загрязнения почв и поверхностных вод соединениями свинца, маслами и автомобильным топливом на большинстве автодорог, проходящих по гребню ГТС, на 75% объектов была устроена система поверхностного водоотвода, исключающая попадание воды и других вредных веществ с проезжей части на почву. В тоже время ни на одном из обследованных сооружений не установлены специальные устройства или конструкции, позволяющие осуществить очистку отводимых сточных вод в соответствии с санитарными нормами во избежание загрязнения малых рек и грунтовых вод.

Для содержания водопропускных труб в состоянии, обеспечивающем беспрепятственный пропуск водного потока через МГТ, необходим инструментальный и визуальный мониторинговый контроль, проводимый службой эксплуатации в соответствии с отраслевыми нормами профилактических мероприятий и обследований состояния сооружений для своевременного планирования и проведения ремонтно-восстановительных работ (рис. 4.9). Такие натурные обследования СМГК с составлением отчётов, предусмотренных нормативными требованиями, необходимо проводить чаще, чем для других водопроводящих сооружений.



Учитывая вышесказанное и иллюстрации Приложения А при визуальном осмотре особое внимание надо обращать на следующие возможные проблемные места МГТ:

— заиление и засоренность лотка и трубы;
— повреждение металлической трубы: вмятины, трещины, повреждения антикоррозийного защитного покрытия, появление ржавчины, участки со значительны уменьшением толщины металла, состояние болтов и т.д.;
— общее состояние и дефекты лотка на дне трубы (трещины, раскрытие шов, отслаивание, величина истирания бетона, налёт, потёки, переформирование камня и т.д.);
— повреждение основания: просадки, поперечные сдвиги, крен и т.д.;
— состояние оголовков и примыканий к ним (подмыв, оползание, дефекты облицовки и материала трубы, состояние обтекаемой потоком поверхности и пр.);
— деформация откосов и их креплений, гребня и дорожного полотна насыпи или плотины;
— фильтрация в обход сооружения и вдоль труб по контактной поверхности с грунтовой обоймой;
— состояние сети поверхностного водоотвода на гребне, бермах и откосах плотины или насыпи;
— повреждения откосов, берегов и дна в районе входного и выходного оголовков МГТ (размывы, истирание, вымыв грунтовой подготовки, деформации креплений и т.д.);
— заиление и зарастание подводящих и отводящих участков русел водотока, каналов и канав, характер сорной растительности;
— гидравлический режим работы МГТ и движение водного потока в нижнем бьефе (распределение скоростей по глубине потока, состояние водной поверхности внутри МГТ, растекание потока в плане за сооружением, наличие сбоя потока и др.);
— места сопряжения русла водотока с элементами крепления, так как в них часто формируются локальные ямы размыва, подмывы бетонного укрепления, деформации каменного, габионного или другого гибкого крепления.

Обследование нижнего бьефа водопропускных МГТ должно проводиться не реже 1 раза в год и обязательно после прохождения паводка или половодья. При этом особенно внимательно следует производить осмотр водобоя, рисбермы и примыкающего к ним участка русла с регистрацией рельефа воронки местного размыва. Периодичность и объём наблюдений должны корректироваться с учётом погодных условий региона и интенсивности происходящих процессов. Поскольку повреждение укреплений оголовков может привести к формированию эрозионных процессов на откосах дороги и засорению МГТ и русла, то состояние таких элементов сооружений следует проверять регулярно, а повреждения устранять незамедлительно. Оголовки водопропускной трубы следует очищать от растительности, которая способствует задержке мусора, что в свою очередь приводит к снижению скорости потока и заиливанию русла, а также к повреждению элементов, особенно краёв, конструкции сооружения.

Качество работ по устройству гладкого лотка внутри МГТ оценивают визуально и по данным лабораторных исследований прочности бетона, его морозо- и влагостойкости. При осмотре лотка следует обращать внимание на трещины, раковины, отслоение материала лотка от поверхности трубы и т.п. Коррозионное разрушение МГТ может происходить достаточно интенсивно, поэтому при выявлении признаков коррозии необходимо провести дополнительное исследование для определения степени агрессивности воды и грунта по отношению к металлу трубы, проволоки габионных устройств, к бетону лотка.

Следует тщательно оценить изменение характеристик водного потока, которые могли произойти за истекший период (например, за счет попадания в водный поток промышленных сточных вод, нефтепродуктов, смазочных и электроизоляционных минеральных масел и т.п.). Нарушенные швы между отдельными конструктивными элементами необходимо заделать.

На построенных в последние годы МГТ, при контроле качества заводских элементов, можно встретить следующие основные признаки брака цинкового покрытия: видимые трещины, забоины, крупная рябизна, большие наплывы цинка в местах стыков, темные пятна и места, не покрытые цинком. По инструкции не подлежат браковке элементы с наплывами цинка шириной до 100 мм вне зоны отверстий, мелкие крупинки цинка до 0,5 мм, мелкая рябизна, небольшая шероховатость поверхности и наличие светло-серых пятен.

Цинковое покрытие долгие годы (десятки лет) может защищать трубы из МГК, но необходимо следить за целостностью цинкового слоя, препятствовать возникновению точечной коррозии. Поврежденное цинковое покрытие необходимо быстро восстановить в процессе эксплуатации трубы. Необходимо контролировать целостность гидроизоляции грунтовой обоймы и не допускать бесконтрольного изменения рельефа над сооружением или значительного увеличения транспортных нагрузок.

Технологический процесс по устройству защитного покрытия трубы для предохранения от коррозии внутренней и наружной поверхности труб включает в себя: очистку трубы от грязи, нанесение грунтовки и битумной мастики. До проведения ремонтных работ поверхность трубы следует тщательно очистить (рис. 4.10). Затем в зависимости от площади поврежденного участка и степени поражения ржавчиной можно использовать: при довольно большой площади повреждения — пескоструйную очистку под давлением; при небольших площадях — химический или биологический преобразователь ржавчины. Потом наносится, например, цинковое или эпоксидное защитное покрытие. Грунтовку наносят пистолетом-распылителем в сочетании с красконагнетательной установкой типа С-764. Мастику наносят преимущественно распылителем.



Качество эмалевого защитного покрытия проверяют по следующим показателям: толщина покрытия должна соответствовать заданной в проекте, покрытие должно быть сплошным, ровным (без натеков) и не иметь отлипа, сорности и механических повреждений. Качество битумного защитного покрытия — сплошность, целостность, отсутствие пузырей и отслоений — оценивают визуально, а толщину покрытия определяют непосредственными измерениями в местах надрезов. Восстановление антикоррозионного покрытия выполняют оцинковкой напылением, покраской и с применением ремонтного сплава (сплав цинка, олова и свинца). Использование ремонтного сплава сложнее, чем красок, однако полученный слой обладает такой же коррозионной стойкостью, что и горячеоцинкованный лист.



Отслоение защитного покрытия с обнажением чистой металлической поверхности — свидетельство плохого качества дополнительного покрытия. В некоторых случаях лотковая часть трубы, которая в наибольшей степени подвержена коррозии и абразивному воздействию водного потока, защищается дополнительными металлическими листами, которые крепятся к старой конструкции сваркой (рис. 4.11). Промежуток между ними заполняется цементным раствором. При незначительных дефектах возможно нанесение бетонного раствора внутри конструкции (рис. 4.12).



Полимерные покрытия, нанесенные на внутреннюю и наружную поверхности водопропускных труб из МГК позволяют увеличить их абразивную и коррозионную стойкости. Поэтому они в последние десятилетия находят всё более широкое применение, особенно в СГМТ. В России мониторинговые наблюдения по оценке надёжности таких покрытий ещё не производились. В США впервые в мире натурные исследования ряда полимерных покрытий для оценки прочности стальных гофрированных труб и продления срока службы внутренней поверхности МГТ (invert life) организовала и провела в 2011 г. Национальная ассоциация производителей гофрированных труб из стали (NSPA). Наилучшие результаты показало покрытие Trenchcoat. Это жесткая, прочная защитная пленка больших размеров с номинальной толщиной в 12 мм, покрывающая оцинкованный металлический лист внутри и снаружи вплоть до сгиба СГМТ (рис. 4.13).

Общая структура, состояние соединений и полимерного покрытия были классифицированы по шкале от 1 до 5, представленной в табл. 4.1.



По данным отчёта 51 гофрированная стальная труба с полимерным покрытием после 38 лет службы все еще функционирует нормально в различных природных климатических условиях. Ни одна из труб не была подвержена коррозии в значительной степени (рис. 4.14).



Анализ 4-х выделенных фаз (период инициализации, период снижения качественных характеристик полимера, коррозия цинка и фаза коррозии стали) показал, что в течение периода инициализации, случайные события, такие, как механическое воздействие, могут образовывать слабые места в покрытии. Каждая из фаз приводит, по анализу данных наблюдений, к ухудшению уровня покрытия (от 5 до 1) (рис. 4.15). За счёт отслоения полимерного покрытия от нижнего грунтового слоя наблюдается период снижения качественных характеристик полимера. Небольшое отслоение покрытия было замечено у всех труб на дне, на входе и выходе, но повреждений оцинкованной стали не было. Средний износ был обнаружен на косогорных трубах (уклон в 30°), которые рассчитаны на большую величину пропускаемого расхода водного потока, формирующегося за счёт атмосферных осадков. Истощение средней степени включает в себя пузырчатое образование в покрытии на дне трубы.

В течение одиннадцати лет, которые длились между проверками, СГМТ с полимерным покрытием показывала отличную антикоррозионную стойкость во всех агрессивных средах. Полимеры обеспечивают защиту оцинкованному покрытию как посредством уменьшения доступа кислорода на поверхность (определяющего интенсивность коррозии), так и посредством защиты цинка от абразивных воздействий. При отсутствии полимерного покрытия срок службы трубы определяется продолжительностью коррозионного разрушения цинкового покрытия и трубы. В результате коррозия стали начинает действовать как механизм разрушения трубы.



Натурные обследования показали, что для всех возрастных категорий труб, кроме труб, работающих 21…25 лет, более 70% полимерного покрытия находятся в «превосходном» состоянии (рис. 4.16). В то время как незначительные и средние расслоения все же наблюдались, никакой значительной коррозии металла не было обнаружено в течение 38 лет. Было отмечено, что расслоение покрытия оказывает влияние всего лишь на 5% всей покрытой площади поверхности. Места снижения качеств полимера были обнаружены во внешних повреждениях, таких как кромки или же в местах, поврежденных при обслуживании. Ни в одном из этих случаев не обнаружено системных повреждений покрытия по всей длине трубы.

Таким образом, анализ данных натурных исследований подтверждает, что в случае, если полимерное покрытие будет удалено или вообще отсутствовать, то коррозия цинка будет резко влиять на срок службы МГТ и СМГТ. В конце концов, коррозия стали будет действовать как механизм разрушения для трубы в последние годы срока службы. Во всех трубах наблюдалось расслоение полимера меньше 5%. Полимерное покрытие надёжно защищает трубу от коррозии в самых суровых климатических условиях и в условиях абразивного износа труб практически в течение всего срока её эксплуатации, который может достигать с таким покрытием до 80 лет. Безусловно данные этих исследований необходимо соотнести с реалиями нашей страны и провести аналогичные натурные исследования водопропускных сооружений из МГТ на основных магистралях РФ или хотя бы в Московской области.



В МГТ при отклонении формы поперечного сечения от проекта более чем на 3% необходимо производить ремонт. Для этого в трубе устанавливают распорки с домкратом или при вскрытии насыпи заменяют деформированный участок металла с применением сварки и последующим устройством защитных покрытий по восстановленному участку трубы (рис. 4.17).



При потере несущей способности конструкции необходимо осуществить проведение работ по ее усилению без разборки земляной насыпи. Реконструкция трубы может быть проведена способом гильзования (рис. 4.18). Для применения такого способа необходимо, чтобы существующая реконструируемая труба не имела существенных деформаций.



Очень важна оценка качества и состояния грунтовой засыпки труб. Контроль проводится как в процессе строительства, так и в период эксплуатации и ремонта водопропускного сооружения. При строительстве в случае существенных отступлений от проекта или при отсутствии необходимой степени плотности, характеризуемой коэффициентом уплотнения, засыпка должна быть приостановлена и приняты необходимые меры по достижению заданных требований.

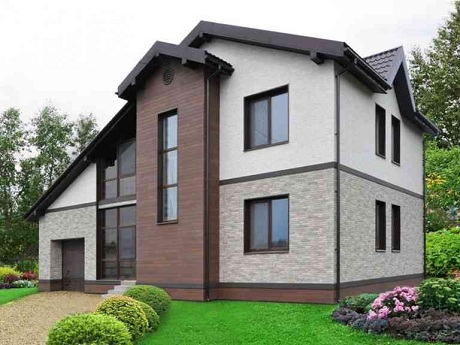

Немного о домах из газобетона: создание проекта и особенности строительства

В современном обществе все чаще можно встретить дома из газобетона.

Такой материал выпускается в виде блоков и может похвастаться двумя особенностями:

  1. Невысокая стоимость.
  2. Простота при монтаже.

На сегодняшний день многие компании могут предложить проекты загородных домов именно из этого компонента. Что же нужно знать при этом?

Достоинства и недостатки материала

Если говорить о материале, то тут стоит упомянуть о преимуществах и недостатках. К сильным сторонам следует отнести:

  1. Легкий вес.
  2. Небольшая стоимость.
  3. Все блоки имеют правильную геометрическую форму.
  4. Для сцепки используется клей.
  5. Материал легко обрабатывать и придавать ему нужную форму.
  6. Скорость строительства.
  7. Прочность.

Если же говорить о недостатках, то тут обычно вспоминают:

  1. Необходима дополнительная защита от влаги.
  2. Некрасивый внешний вид.
  3. Возможно появление трещин.
  4. Слабое сопротивление к перепадам температур.

Если говорить об итоговых выводов, то газоблоки имеют как свои достоинства, так и недостатки. При этом, во время проектирования дома лучше всего учитывать это и придерживаться норм по правильному строительству.

Что входит в проект?

Готовый проект коттедж аренда недорого должен быть разработан с учетом всех климатических и географических особенностей. От этих показателей будет зависеть многое. При планировке нужно учитывать и все моменты по утеплению фасада. Проекты будут содержать подробные чертежи, выбранные материалы, а также все размеры.

Второй частью является проведение необходимых коммуникаций.

Помимо этого, вы можете заказать дополнительную часть в виде озеленения и обустройства придомовой части.

От чего зависит цена на проект?

Если говорить о цене на проект из газобетона, то особое влияние будут оказывать следующие факторы:

  1. Вид планировки. При этом, сложность будет состоять из разработки самого плана, установки вентиляционных шахт, выбора и расположения перегородок.
  2. Вид фундамента.
  3. Некоторые нестандартные решения.
  4. Облицовка фасада. Если вы решили, что вам нужен дом из газобетона, то стоит внимательно отнестись к стадии проектирования. Результат будет зависеть от этого, а также от соблюдения всех норм в ходе строительства.

Как видно, построить дом несложно, но придется подумать над правильным проектированием. При этом, лучше воспользоваться помощью от профессионалов.

Сваи




Железобетонные сваи для промышленных и жилых зданий, как правило, используются в качестве висячих, т. е. работающих в результате развития сил трения по наружной поверхности. В этом случае прочность сваи по стволу используется не полностью. Такое же положение имеет место и при опирании свай на прочные малосжимаемые грунты — из-за недоиспользования прочностных характеристик бетона изделий, в том числе и в связи с возможной потерей устойчивости.
Применение пустотелых свай частично решает вопрос приведения в соответствие несущей способности сваи по стволу и грунту. Однако и в самых удачных конструктивных решениях затраты материалов все еще велики.
Целый ряд достоинств делает песчаный бетон материалом более предпочтительным для свай по сравнению с бетоном на крупном заполнителе:
— повышенная прочность песчаного бетона на растяжение позволяет снизить расход косвенной арматуры;
— отсутствие в составе смеси крупного заполнителя позволяет уменьшить толщину защитного слоя с 30 до 15-10 мм, что, в свою очередь, дает возможность на 15-20% снизить расход рабочей арматуры;
— интенсивный набор прочности песчаным бетоном в начальный период твердения позволяет приблизить отпускную прочность к марочной, что особенно существенно для свай, к которым предъявляется требование Rопт = R;
— более высокое, чем у тяжелого бетона, соотношение Rпр/R.
Расчеты на прочность и трещиностойкость показывают, что при уменьшении толщины защитного слоя до 15 мм в сваях из песчаного бетона типа СУ-30 можно использовать рабочую арматуру Ø 10АII вместо Ø 12АII.
Возможность снижения толщины защитного слоя по коррозионной стойкости была изучена для песчаного бетона совместно с НИИЖБ и подтвердила, что при использовании вибропрессования либо уплотнения с пригрузом стойкость слоя толщиной 15 мм определяется периодом более чем 100 лет.
Экспериментальная проверка достаточности толщины защитного слоя Для удержания арматуры от потери устойчивости установлена в результате испытания отрезков свай длиной 1,2 м на центральное сжатие. Эти испытания не выявили разницы в несущей способности свай с толщиной защитного слоя 15 и 30 мм.
Отмеченные выше достоинства материала позволили разработать конструкции экономичных, тонкостенных свай с круглой полостью без предварительного напряжения и с предварительно напряженной арматурой (рис. 6.21).


Сваи

При Изготовлении свай из песчаного бетона увеличение жесткости смеси является одним из наиболее существенных факторов получения требуемых структурных характеристик материала, ликвидации усадочных трещин, экономии цемента. В то же время использование способов интенсивного уплотнения жестких смесей усложняет технологию изготовления свай. Поэтому существенно было оценить параметры вибрационного уплотнения, позволяющие формовать цементно-песчаные смеси при изготовлении свай без пригруза.
Исследования были проведены для сплошных и пустотелых свай сечением 30×30 см с центральным отверстием 220 мм. На стенде формовалась часть сваи, ограниченная по длине и сохраняющая геометрические размеры изделий в поперечнике. Применялись цементно-песчаные смеси с OK = 1,0/1,5 см. Формование проводилось при постоянной частоте 50 Гц и меняющейся амплитуде на специальной виброустановке. Анализ полученных данных позволяет считать, что для цементно-песчаных смесей с указанной удобоукладываемостью оптимальная величина амплитуды A=0,9 мм, время формования t=60 сек. При этом по всей толщине сваи Ky=0,97, что следует считать вполне приемлемым результатом.
При формовании образцов с пригрузом в 30 г/см2 использовалась бетонная смесь жесткостью 40 сек по ГОСТ 10181-76. Формование проводилось (при разных амплитудах) в два этапа: предварительное уплотнение без при-груза в течение 20 сек и окончательное уплотнение с пригрузом. Установлено, что оптимальными величинами, позволяющими провести формование в кратчайшие сроки, следует считать A = 0,5 мм и время 60 сек (табл. 6.20).


Сваи

Для оценки несущей способности разработанных конструкций свай был проведен ряд формовок опытных изделий. С учетом возможностей существующего оборудования — виброплощадки длиной 6 м с характеристиками ω = 50 Гц, A = 0,7 мм для проведения опытов была выбрана свая по образцу СУ-6-30 (длина — 6 м, поперечное сечение — 30×30 см). Сваи изготавливались в форме на два изделия. Для стендовых испытаний было изготовлено семь серий свай различных конструктивных форм (табл. 6.21).
Составы бетонов, используемые для изготовления свай (цемент 11ц400, песок карьера Серебряный бор Mк = 1,7), приведены в табл. 6.22.
Параллельно со сваями формовались образцы — отрезкисвай 30х30х120 см (серии VI, VII) и кубы с ребром 10 см в количестве 12 штук на каждую пару изделий. Испытания кубов велись в следующем порядке: 3 куба — перед распалубкой (через 4 ч после термообработки), 6 кубов — в день испытаний свай, 3 куба — в 28-дневном возрасте. Отрезки свай изготавливались для проверки несущей способности конструкций с уменьшенной толщиной защитного слоя арматуры.
При изготовлении I и II серии свай использовался песчанистый портландцемент Акмянского завода Ц:П = 68:32. В сваях из тяжелого бетона М200, изготовленных для параллельных испытаний заводом ЖБИ № 17 ППО MПCM, использован щебень Вяземского карьера, тот же цемент и песок. Время формования свай из песчаного бетона, необходимое для достижения коэффициента уплотнения не ниже 0,98, составило в сериях III -VII 2 мин.


Сваи

Изготовление пустотелых свай проводилось на той же виброплощадке с использованием тех же методов приготовления и уплотнения смеси, что и для сплошных свай. Полость в сваях образовывалась за счет установки картонного пустотообразователя Ø 200 мм. Применялся арматурный каркас с рабочей арматурой Ø 10AII.
Все принятые к испытаниям сваи (стендовым испытаниям, забивке) были проверены ультразвуком с целью выявления недоуплотненных участков. Скорость прохождения ультразвука измерялась в каждой свае в 3 продольных и 13 поперечных сечениях.
Анализ ультразвуковых испытаний свай подтвердил хорошее качество уплотнения по всем изготовленным сваям.
Определению несущей способности свай в процессе стендовых испытаний предшествовали стандартные испытания на трещиностойкость, подтвердившие отсутствие трещин при нормативной нагрузке.
Испытания на прочность реализовали схему чистого изгиба в средней зоне сваи на длине 2 м.
Были также испытаны 3 сваи из тяжелого бетона М200, выдержавшие стандартные испытания на трещиностойкость и не имевшие внешних дефектов.
Параллельные испытания показали, что у свай из песчаного бетона выше как разрушающая нагрузка (в среднем на 10 %), так и нагрузка, соответствующая нормируемому раскрытию трещин (в среднем на 7 %).
При принятой схеме испытаний первые трещины раскрытием 0,05-0,1 мм появлялись при нагрузке от собственного веса, веса траверсы и устройства загружения. При росте нагрузки и приближении ее к разрушающей, количество трещин в сваях из песчаного бетона увеличивается до 25-30, при этом трещины раскрытием 0,1-0,3 мм равномерно распределены по всей зоне чистого изгиба. При нагрузках, близких к разрушающим, начинается интенсивное раскрытие трещин. В стадии, предшествующей разрушению (текучесть арматуры), практически нельзя выделить трещину, по которой произойдет разрушение. Сцепление бетона с арматурой не нарушалось.
В сваях из тяжелого бетона с ростом нагрузки и приближением ее к разрушающей количество трещин достигало 15, они концентрировались в средней части сваи, раскрытие их — 0,2-0,3 мм. При нагрузках, близких к разрушающим, обычно 2-3 трещины в середине пролета раскрывались интенсивнее других, по одной из них и происходило разрушение. Сцепление бетона с арматурой также не нарушалось.
Образование большого количества равномерно раскрывающихся мелких трещин приводит к тому, что в сваях из песчаного бетона выше нагрузка, вызывающая нормируемое раскрытие трещин. Что касается нагрузки, вызывающей разрушение, то в таких слабо армированных конструкциях, как сваи, она не должна зависеть от размеров заполнителя. Однако прямые испытания показывают некоторое увеличение несущей способности свай из песчаного бетона (серии I-V табл. 6.23).
Можно предположить, что большая величина разрушающей нагрузки при изгибе свай из песчаного бетона, объясняется как большей величиной R в пределах марки, так и разницей в деформативности бетонов, определяющей различную степень участия сжатой арматуры в восприятии внешнего момента.
Испытания отрезков свай серий VI и VII на центральное сжатие показали, что не наблюдается снижение несущей способности изделий при уменьшении толщины защитного слоя.
Трестом «Мосфундаментснецстрой» была проведена забивка двух партий свай из песчаного бетона типа СУ-6-30.


Сваи

Первая партия, состоящая из 6 сплошных свай, погружена в районе Вешняки-Владычино в тяжелые мергелистые суглинки. Забивка куста производилась по квадратной сетке со стороной 90 см (расстоянием между гранями свай 60 см), т.е. минимально допустимому нормами. В процессе забивки в изделиях не было обнаружено трещин, околов, отслоений защитного слоя. Оголовки свай, за исключением одной, где произошел скол защитного слоя на длине 80 мм, также не имели повреждений. На том же участке забивались сваи заводского изготовления из тяжелого бетона по сетке 250х120 см. Эти сваи после забивки получили повреждения: трещины, околы. Ряд свай в результате разрушения голов не удалось погрузить до проектной отметки, непогруженные участки достигали 1,5 м.
Вторая партия свай из песчаного бетона была забита под фундаменты строящегося в Северном Чертаново экспериментального жилого комплекса и также велась параллельно с забивкой свай СУ-6-30 из тяжелого бетона.
Во вторую партию включено 39 свай шести конструктивных форм:
— серия А-8 свай по типу СУ-6-30, отличающихся использованием в них песчаного бетона вместо тяжелого;
— серия Б-6 свай, таких же, как и в серии А, но с тупым концом;
— серия В-6 свай с тупым концом, таким же, как и в серии Б, но с уменьшенным до 15 мм защитным слоем и сокращенным на 18% расходом арматуры;
— серия Г-4 свай, таких же, как в серии В, но с пирамидальным концом;
— серия Д-5 свай сечением 30х30 см, длиной 6 м по типу СЦ (с центральным предварительно напряженным стержнем, без косвенного армирования), отличающихся от типовых СЦ-6-30 использованием песчаного бетона;
— серия E-10 свай, таких же, как в серии Д, но с тупым концом.
Погружение всех видов свай производилось копровой установкой и заканчивалось при достижении расчетного отказа.
После забивки был проведен осмотр голов свай. В них также не обнаружено повреждений.
Погружение свай с тупым концом не вызвало дополнительных трудностей по сравнению с погружением свай с пирамидальным концом. Восемь из погруженных свай были подвергнуты динамическим испытаниям. Целью испытаний было выявить:
— характер восприятия песчаным бетоном динамических нагрузок при забивке свай;
— провести сравнение несущей способности по грунту различных типов свай.
В процессе забивки проводилось визуальное наблюдение за характером погружения свай, а после «отдыха» — динамические испытания.
В результате проведенных исследований установлено, что:
— все типы свай из песчаного бетона погружены на глубину 5,4-5,7 м до расчетного отказа;
— несущая способность испытанных свай не ниже, чем для свай из тяжелого бетона;
— околов и разрушений голов свай не обнаружено.
В целом, опытным забивкам подвергнуто 45 свай шести конструктивных форм. Анализ результатов забивки опытных свай и сравнительных динамических испытаний показал, что в сваях из песчаного бетона не наблюдается снижение несущей способности по грунту по сравнению со сваями из тяжелого бетона.
По результатам исследований были разработаны проектные предложения по организации производства свай из песчаного бетона, рабочие чертежи головного образца формующей установки и технологическая часть проекта организации производства.
Проектом предусматривается возможность изготовления свай длиной до 10 м различных конструктивных форм, в том числе:
— сплошных ненапряженных,
— пустотелых ненапряженных (квадратного сечения с круглой полостью),
— пустотелых предварительно напряженных.
Производительность цеха — 54 тыс. м3 в год, в том числе свай:
— длиной 6 м — 18 тыс. M3,
— длиной 8 м — 18 тыс. м3,
— длиной 10 м — 18 тыс, м3.
Годовая производительность составляет 66170 штук свай.
Годовой расход бетона при максимальной производительности — 44 тыс. м3.
Количество смен — 2.
Цикл формования — 15 мин.
Количество одновременно формуемых изделий — 4.
Продолжительность термообработки —16 ч.
Оборачиваемость форм — 1/сут.
Количество форм с 10% резерва — 75 штук.
Количество основных производственных рабочих в смену — 10 чел.
Установленная мощность — 240 кВт.
Площадь закрытого цеха — 768 м2 (24х36).
Подача бетона — с централизованного бетоносмесительного узла в бетоноукладчик, входящий в состав установки для формования.
Очищенная и смазанная форма вагонеткой доставляется в формовочное отделение, где краном грузоподъемностью 15 т устанавливается на виброплощадку. Бетоноукладчик проезжает над формой и заполняет ее бетонной смесью. Включается виброплощадка и происходит уплотнение цементно-песчаной смеси. При производстве пустотелых свай смесь укладывается дважды. Вначале укладывается подстилающий слой при вибрации, затем вводятся пустотообразователи и укладывается бетон до полного заполнения формы. Дополнительное уплотнение бетонной смеси осуществляется ударным вибронасадком, установленном на бетоноукладчике.
После уплотнения смеси форма с изделием снимается с виброплощадки мостовым краном с автотраверсой и устанавливается на вывозную тележку, транспортирующую свежеотформованное изделие в зону действия козлового крана, который устанавливает формы с изделиями в ямные камеры. После комплектования камеры закрываются, и включается подача пара. В камере поддерживается температура t = 70-80°С при влажности 100%.
Изделия, прошедшие термообработку, извлекаются и подаются на посты распалубки козловым краном, оборудованным автоматическим захватом. Распалубленные изделия транспортируются на склад готовой продукции. Форма тележкой подается в формовочное отделение, где чистится, смазывается, в нее укладывается арматурный каркас либо предварительно напряженная арматура. Разогрев стержней для натяжения осуществляется контактной установкой. Подготовленная форма с уложенной арматурой устанавливается на вибростол. Далее процесс повторяется.
Новым элементом технологического оборудования является установка для формования свай, включающая:
— бетоноукладчик с ударным вибронасадком,
— виброплощадку,
— пустотообразователи.
Характеристики оборудования
1. Бетоноукладчик:
— емкость бункера — 2,6 м3.
— скорость движения — 0,365 м/сек.
— скорость движения ленты питателя — 10,8 м/мин.
— расстояние между рельсами (в осях) — 3000 мм.
— база колес — 2255 мм.
— ширина ленты — 1200 мм.
— мощность электродвигателя ходовой части — 4 кВт.
— мощность электродвигателя питателя 3 кВт.
— мощность электродвигателя вибропригруза — 3 кВт.
— масса — 5560 кг.
2. Каретка с пустотообразователями:
— тяговое усилие — 1200 кг/см.
— ход — 10240 мм.
— скорость передвижения — 120 м/мин.
— колея по осям рельс — 1650 мм.
— установленная мощность — 17 кВт.
— масса — 4400 кг.
3. Виброплощадка — типовая Челябинского машиностроительного завода:
— частота — 3000 кол./мин.
— амплитуда — 0,6-0,7 мм.
Габариты установки: длина — 27500 мм, ширина — 3500 мм, высота — 2450 мм.
Установка может работать как с индивидуальным включением агрегатов, так и в автоматическом режиме.

На Камчатке можно будет без торгов брать землю в аренду под туристические объекты




Инициаторы масштабных инвестиционных проектов в сфере туризма на Камчатке смогут претендовать на аренду земли без торгов, сообщили в пресс-службе краевого правительства.

«Мера государственной поддержки будет предоставляться на строительство гостиниц, создание объектов познавательного, делового, этнокультурного, лечебно-оздоровительного и физкультурно-спортивного назначений. Эти объекты должны создаваться в целях развития туристической инфраструктуры или предоставления туристических услуг. Только при этом условии земля в аренду будет предоставляется без торгов», – приводит пресс-служба слова губернатора Владимира Илюхина.

Часть гостиничных комплексов построят в рамках территории опережающего развития «Камчатка».

На строительство туристической инфраструктуры в районах Камчатского края в текущем году будут выделены пятьдесят миллионов рублей. В рамках программы будут построены небольшие гостиницы в Никольском на Командорских островах и в Палане, а также гостиничный комплекс с этнографическим центром в Усть-Большерецком районе.

В прошлом году Камчатку посетили более ста восьмидесяти тысяч туристов — втрое больше, чем в 2014 году. Большинство гостиниц на летний период этого года были забронированы задолго до начала туристического сезона.

Критерии выбора мебели для кафе





Грамотно подобранные предметы мебели позволят акцентировать внимание на всех преимуществах помещения и создадут максимально уютную атмосферу. Если речь идёт о заведениях общественного питания, то есть, о кафе и ресторанах, то она позволит создать прекрасную атмосферу отдыха, дабы посетитель смог позабыть обо всех проблемах.

Спокойная атмосфера всем нам по душе, вот почему люди хотят оставаться там как можно дольше и приходить опять. К тому же, они могут порекомендовать этот бар или кафе своим знакомым, сказав, то тут они смогут прекрасно провести время и вкусно поужинать. Это обернётся ростом числа заказов и посетителей, а именно это и есть главная целью хозяина заведения.

Максимально ответственно необходимо подойти к подбору предметов мебели и элементов интерьера. Как столы, так и стулья, другие предметы мебели должны характеризоваться не только изысканным внешним обликом, но и максимальной надёжностью, больше сведений можно почерпнуть отсюда. Советуем отказаться от дешёвых и некачественных изделий, поскольку они могут сломаться в любую минуту.

Подбирая мебель для кафе и ресторана, помните о санитарно-гигиенических требований. К примеру, не рекомендуем покупать предметы мебели, которые оббиты ворсистым текстилем, поскольку он будет собирать остатки пищи и станет благоприятной средой для развития микроорганизмов.

Если вы собираетесь открывать заведение со значительной проходимостью, то идеальным решением считаются столы и стулья из пластикового сырья. У такого материала есть большое количество достоинств. С него без особого труда можно удалить частички загрязнения. К тому же, пластиковые предметы мебели легко адаптируются к влажной среде и демонстрируют прекрасную стойкость к износу.

Отвечает всем требованиям санитарии и мягкая мебель с обивкой из кожи, да и выглядит она весьма изыскано. Вовсе необязательно выбирать изделия из натуральной кожи, вполне можно обойтись и высококачественным кожзамом.

В любое оформление заведения впишутся деревянные конструкции. Они выглядят стильно и прослужат вам достаточно долго.

В Москве может появиться около 200 кафе на лавочках и подоконниках




Порядка двести кафе на лавочках и подоконниках может открыться в столице в текущем году, сообщил во вторник официальный портал мэра и правительства Москвы.

«В этом году в Москве может открыться порядка двести летних кафе необычных форматов. Владельцы ресторанов смогут разместить их внутри оконных проёмов на узких улицах, а также поставить высокие столики, чтобы можно было перекусить стоя. Кроме того, москвичи и гости столицы смогут поесть прямо на подоконниках или на скамейках перед заведением», — говорится в сообщении.

Сезонные кафе в ближайшее время могут открыть в Большом Козихинском переулке и на Красной Пресне, отмечается в сообщении.

Сезон летних кафе открылся первого апреля и продлится до первого ноября. В текущем году в схему размещения включено две тысячи сорок семь площадок, в том числе двадцать шесть в городских парках. Более сотни летних кафе уже открылись в центре города.

С этого года в пределах московской кольцевой автомобильной дороги действует единый стандарт оформления летних площадок. В прошлом году он был обязателен для летних кафе, расположенных внутри ТТК. Согласно этому стандарту оформления, если площадка расположена на газоне или открытом грунте, должен быть установлен технологический настил, а расстояние от основного помещения до веранды может достигать пяти метров. Кафе нельзя размещать на крышах жилых домов, на транспортных стоянках и ближе чем в двадцати пяти метрах от подземных переходов метро.

На летних верандах возможны ограждения высотой до девяноста сантиметров, а также маркизы или зонтики. Использование садовой мебели запрещено. Летние кафе на одной улице должны располагаться на одной линии и оформляться в едином стиле.

Силовые воздействия на затворы и их сочетания



Силовые воздействия

На затворы могут действовать следующие силы и нагрузки:
1) собственный вес затвора;
2) давление воды: а) гидростатическое, б) гидродинамическое, в) фильтрационное и г) волновое;
3) давление наносов;
4) давление льда;
5) давление ветра;
6) реактивные силы (трение, сцепление и т. п.), силы инерции и др.;.
7) сейсмические силы;
8) нагрузки, возникающие в процессе испытаний, монтажа, ремонта и т. п.
9) усилия, возникающие при заклинивании затвора в пазах.
При расчетах механического оборудования гидротехнических сооружений (ГТС) учитывают два сочетания нагрузок — основное и особое. В последнем случае коэффициенты сочетания нагрузок, предусмотренные СНиП II-A.11-62, п. 1.8, в расчеты не вводят.
Сочетания нагрузок и воздействий должны быть установлены в соответствии с практической возможностью одновременного их действия. При этом возможно изменение значения исходных данных, что обусловлено совместным действием нагрузок.
Нагрузки, вводимые в расчет в основных сочетаниях нагрузок, определяют при максимальном напоре с учетом изменений горизонта от ветра, возможных при нормальной эксплуатации.
Нагрузки, вводимые в расчет в особых сочетаниях, определяют при форсированном горизонте воды и катастрофическом напоре, который может возникнуть при аварийном нарушении условий работы данного сооружения (или соседних с ним) и с учетом ветровых изменений горизонтов максимально возможной величины.
Для расчета принимают самые невыгодные комбинации сил и нагрузок, которые могут действовать на затвор одновременно.
Расчетные комбинации сил и нагрузок рассматривают для следующих положений затвора: опирается на порог; полностью поднят;
момент отрыва от порога и момент посадки на порог; промежуточные положения с учетом гидродинамической нагрузки; такие монтажные состояния и положения, при которых в отдельных частях затвора возникают усилия, большие по величине или другого направления, чем при нормальной эксплуатации.
Гидродинамические нагрузки вычисляют на основании общих приемов гидромеханики. Для вычисления этих нагрузок в сложных случаях или для особо ответственных конструкций следует пользоваться результатами лабораторных исследований, проведенных для данной конструкции. Возможно также использовать результаты лабораторных или натурных исследований аналогичных конструкций.
Фильтрационное давление воды в уплотнениях затворов вычисляют по формуле:


Силовые воздействия на затворы и их сочетания

где gв — объемный вес воды, принимаемый для речной воды 1 т/м3;
Hц — напор над центром тяжести площадки касания уплотнения, в ж;
b — ширина площадки касания уплотнения, в м.
Коэффициент перегрузки 1,2.
Давление вакуума, при отсутствии специальных опытов, принимают не более 0,6 кг/см2. Коэффициент перегрузки 1,0.
От воздействия ледяного поля затворы предохраняют поддержанием перед ними постоянной майны.
На стадии проектных проработок собственный вес конструкции определяют по эмпирическим формулам; на стадии проектного задания — суммированием веса всех расчетных элементов с добавлением 10—20% на конструктивные элементы, а на стадии рабочих чертежей — по спецификации на чертежах. Коэффициент перегрузки для собственного веса 1,1, а при проверке затворов на опускание коэффициент перегрузки для собственного веса и балласта принимают 0,9.
Если затвор используют для сообщения между устоями, то вес нагрузки на мостовом настиле принимают 400 кг/м2, а горизонтальной нагрузки на поручень перил— 100 кг/м. Коэффициент перегрузки 1,2.
Гидростатическое давление на единицу площади в любой точке водоудерживающей поверхности затвора прямо пропорционально глубине погружения Я этой точки и направлено нормально к этой поверхности. Величину его определяют по формуле:


Силовые воздействия на затворы и их сочетания

где γ — объемный вес воды, обычно равный 1 т/м3;
H — глубина погружения, м.
Размеры нагруженной гидростатическим давлением площади затвора (водоудерживающей площади) lг и hг зависят от ширины l0 и высоты h0 отверстия в свету, а также, от места расположения и конструкции вертикальных и горизонтальных уплотнений. Сообразно с этим должны быть уточнены значения расчетных напоров Нв — верхнего и Hy — нижнего бьефов.
Кроме гидростатической нагрузки, действующей перпендикулярно к нагруженной поверхности (то есть при вертикальной обшивке — горизонтально), на затворы могут действовать вертикальные давления воды. К ним относятся вес столба воды над гребнем погруженного в воду затвора, вес переливающейся воды в затворах с клапанами, в сдвоенных или секционных затворах, а также вертикальное гидростатическое давление на нижние части затвора, зависящее от конструкции донного уплотнения и направленное в закрытом затворе вверх (выпор), а в при открытом — вниз (подсос).
Гидродинамическое давление возникает при истечении воды из-под затвора или при переливе через него. Давление движущейся воды (без учета вакуума) несколько меньше гидростатического давления (за счет потерь напора на обтекание затвора). Поэтому горизонтальное давление движущейся воды на плоский затвор в практических расчетах определяют как гидростатическое, за исключением особо ответственных случаев, изучаемых в лабораториях на моделях.
Очертание низа затвора не соответствует очертанию верхней поверхности струи, вытекающей из-под него. Если струя не отклоняется от нижних поверхностей затвора, то она создает только выпор — гидродинамическое давление, направленное вверх. По величине оно немного меньше соответствующего гидростатического давления (из-за потери напора). Если вытекающая струя отклоняется от нижних поверхностей затвора, то в пространстве, изолированном от атмосферы, возникает вакуум. Последний создает эффект «присоса» затвора к порогу и увеличивает подъемное усилие.


Силовые воздействия на затворы и их сочетания

При обтекании верхнего края затвора возникает аналогичное явление, но с обратным направлением усилий. Кроме того, если пространство под переливающейся струей непосредственно за затвором не сообщается с наружным воздухом, то может появиться дополнительная: горизонтальная нагрузка на верх затвора, направленная так же, как давление верхнего бьефа.
Вредные гидродинамические воздействия на затвор весьма сложны. Количественная оценка их (без специальных лабораторных исследований на моделях) очень трудна и неточна. При проектировании затворов, необходимо принимать специальные меры, устраняющие возможность, появления вакуума. Водосливному гребню затвора придают плавно обтекаемое очертание (см. рис. VII—11), сводящее к минимуму вертикальное давление переливающейся воды и исключающее отрыв струи; под струю подводят воздух; донному уплотнению сообщают относительно плавное очертание и располагают его возможно ближе к обшивке; нижнюю горизонтальную поверхность уплотняющих брусьев по возможности уменьшают; порогу водослива непосредственно за кромкой затвора сообщают уклон в сторону нижнего бьефа; в стенке сплошного нижнего ригеля устраивают отверстия. В затворах водоспусков в зону вакуума (за затвором) впускают воздух для восстановления атмосферного, давления (рис. VII—12).
Горизонтальную нагрузку от нагона волны учитывают некоторым увеличением высоты расчетного напора.
Давление наносов на затвор в случае отложения их перед затвором должно быть учтено независимо от гидростатического давления по формуле:


Силовые воздействия на затворы и их сочетания

где hв — высота слоя наносов;
φ — угол естественного откоса взвешенных наносов;
lг — ширина нагруженной площади затвора;
γн — объемный вес грунтового скелета в воде.
Последний определяют по формуле:


Силовые воздействия на затворы и их сочетания

γ0 — удельный вес материала частиц грунта, колеблющийся от 2,5 до 2,8;
р — порозность в долях единицы объема.
Давление ветра учитывают при поднятом над водой положении затвора по СНиП II-A.11-62.
Сейсмические воздействия на затвор определяют по специальным указаниям в тех случаях, когда все сооружение рассчитано на действие этих сил.
Силы, препятствующие подъему или опусканик) затвора, определяют с учетом всех факторов, оказывающих сопротивление движению затвора и поддающихся количественному определение собственный вес подвижной части затвора с коэффициентом перегрузки 1,1 при подъеме и 0,9 при посадке затвора; при определении опускного усилия следует учитывать потерю части веса затвора, находящегося в воде; вертикальное давление воды; трение в опорно-ходовых частях как в рабочих, так и в обратных и трение в уплотнениях; силу сцепления обмерзшей конструкции затвора по контуру, вес наледи на затворе, присос к порогу, перекосы при движении и т. п. Перечисленные силовые воздействия учитывают с коэффициентом перегрузки 1,2.
Собственный вес затвора для предварительных подсчетов можно определить путем сопоставления с весом аналогичных ранее запроектированных конструкций, по приближенным формулам или по графикам. Из многочисленных формул приводим только наиболее полно отражающие опыт советского проектирования.
П.П. Лаупман предложил для определения веса подвижной части плоских затворов g кг на 1 м2 перекрываемого отверстия следующие формулы:
1) для плоских погруженных колесных затворов


Силовые воздействия на затворы и их сочетания

но не менее 410 кг/м2;
2) для плоских поверхностных колесных затворов


Силовые воздействия на затворы и их сочетания

но не менее 260 кг/м2;
3) для плоских скользящих затворов


Силовые воздействия на затворы и их сочетания

В этих формулах Hn— расчетный напор (м) над центром отверстия; l0 — ширина перекрываемого отверстия, м. Формулы действительны при 100 ≤ Нцl20 ≤ 2500.
Указанные формулы относятся к плоским сварным затворам со сплошными ригелями, рассчитанными при допускаемом напряжении 1400 кг/см2. Конструкции сварных затворов со сквозными ригелями примерно на 15% легче, а клепаных затворов на 15% тяжелее. Секционные затворы с разными секциями тяжелее примерно на 10%, а с повторяющимися секциями — на 20%. Вес затворов с клапанами тяжелее на 10—15%. Вес затворов, запроектированных при допускаемых напряжениях [σ], отличающихся от 1400 кг/см2, можно приближенно определять по тем же формулам, но с введением поправки, равной 3√1400 для скользящих затворов, а для колесных — (0,2 + 0,8 3√1400/[σ].
При большом изменении допускаемых напряжений, например связанных с заменой в основных несущих элементах стали марки Ст. 3 сталью 15ХСНД, облегчение веса затвора существенно отстает от роста напряжений. Причины этого кроются в том, что в затворах из стали 15ХСНД количество элементов, размеры которых назначают конструктивно, возрастает; неблагоприятное влияние возможности потери устойчивости при сжатии и изгибе в элементах из стали 15ХСНД сказывается сильнее, чем в элементах из стали ВСт.3; сильнее сказывается и неблагоприятное влияние динамических нагрузок; кроме того, иногда мало загруженные элементы таких затворов выполняют из стали марки ВСт.З.

Расчетные сопротивления, допускаемые прогибы и гибкости в элементах затворов

Элементы подвижных частей затворов на прочность, устойчивость и выносливость рассчитывают по расчетным предельным состояниям, а закладные части и механические детали — по допускаемым напряжениям.
Расчетное сопротивление стали в элементах подвижных конструкций затворов и в их сварных, болтовых и клепаных соединениях при расчете на статическую прочность, а также на устойчивость элементов определяют по формуле:


Силовые воздействия на затворы и их сочетания

а при расчете на выносливость стальных конструкций и их соединений по формуле:


Силовые воздействия на затворы и их сочетания

где Rн — нормативное сопротивление материала, то есть минимальные значения предела текучести σт или в соответствующих случаях предела прочности σпч, установленные ГОСТ, техническими условиями или нормами (СНиП II-A.10-62, п. 4.19);
с — коэффициент перехода к производным сопротивлениям (см. табл. VII—1);
kод — коэффициент однородности материала (СНиП II-A. 10-62, табл. 22);
m — коэффициент (или коэффициенты) условий работы деталей и изделий;
γ — коэффициент понижения расчетного сопротивления при расчетах на выносливость, принимаемый согласно СНиП II-B.3-62 п. 8,9.
Значения расчетных сопротивлений для некоторых часто встречающихся случаев приведены в таблице VII—1.


Силовые воздействия на затворы и их сочетания

К затворам 1—4-й групп относят основные и аварийные затворы, судоходных шлюзов и водопроводных галерей, глубинные затворы при напоре выше 10 м, ремонтные, секторные, сегментные, клапанные и другие аналогичные им, к 5-й группе — строительные затворы, к 6-й группе — прочие затворы.
К сварным соединениям I категории относят соединения, выполненные автоматической, полуавтоматической или ручной сваркой электродами типа, соответствующего марке свариваемой стали, и проверенные при помощи ультразвуковой или магнитной дефектоскопии и просвечивания гамма- или рентгеновскими лучами, а к III категории — швы, проверяемые обычными способами.
Для затворов 1—4-й групп принимают коэффициент условий работы m = m2*m3 = 0,8*0,9 = 0,72, 5-й группы — m = m2*m3 = 0,7*0,9 = 0,63 и 6-й группы — m = m2*m3 = 0,9*0,9 = 0,81.
Предельные относительные прогибы [f:l] главных ригелей затворов как сплошной, так и решетчатой конструкции от нагрузок, вычисленные без учета коэффициентов перегрузки и динамичности:


Силовые воздействия на затворы и их сочетания

Допускаемые относительные прогибы вспомогательных элементов балочной клетки принимают равными 1/250.
Значения предельных гибкостей сжатых и растянутых элементов затворов приведены ранее.

Сборочные подмости




Для выполнения монтажных работ на высоте применяют специальные подмости, леса и навесные площадки, создавая монтажникам безопасное рабочее место для качественного выполнения необходимых операций.
Подмости применяют двух типов: сборочные и монтажные.
Сборочные подмости ставят для поддержания конструкций, когда не обеспечены прочность и устойчивость сооружения или его части во время монтажа. После выполнения всех операций по выверке, проектному закреплению и обеспечению устойчивости сооружения или его части производят раскружаливание, т.е, снимают нагрузку с подмостей и передают ее на проектные опоры сооружения.
Сборочные подмости могут быть сплошными или в виде отдельных стационарных, или передвижных, опор.
Сплошные подмости применяют в случаях, когда невозможна сборка сооружения из крупных блоков с опиранием на отдельные опоры, обеспечивающие их устойчивость. Сплошные подмости служат для поддержания элементов монтируемого сооружения и являются сборочной площадкой, обеспечивающей наиболее удобные и безопасные условия работы.


Сборочные подмости

Отдельные опоры устанавливают для опирания крупных блоков на период до сборки части сооружения, устойчивость которой обеспечена. В этом случае опоры могут быть после раскружаливания собранной части передвинуты для сборки следующего крупного блока. Пример применения стационарных опор для сборки несущих конструкций висячего покрытия Дворца Спорта «Юбилейный» в С.-Петербурге диаметром 93 м приведен на рис. 6.1. Внутреннее металлическое кольцо покрытия диаметром 12 м монтировали на временной опорной конструкции, рассчитанной на нагрузку от собственной массы собранного покрытия стадиона и установили на песочных домкратах для последующего раскружаливания, которое выполнили после окончания всех монтажных работ по устройству перекрытия.


Сборочные подмости

Передвижные опоры (рис. 6.2) применяют чаще всего для сооружений протяженной формы в плане, В этом случае опоры делают в виде устойчивых башен, или козелков, перемещаемых по горизонтальным путям. На верхней сборочной площадке опор предусматривают устройства для опирания частей сооружения и его раскружаливания, включающие шпальные клетки и места для домкратов. Перемещают опоры после раскружаливания собранной части сооружения и снятия нагрузки с опоры. Прочность и устойчивость сборочных подмостей проверяют расчетом на действие постоянных и временных нагрузок. К постоянным нагрузкам относят собственную массу опоры и собственную массу собранных частей сооружения, опирающихся на опору, с коэффициентом перегрузки 1,1, нагрузку на настил и усиление от домкратов при выверке конструкций с коэффициентом 1,2.
К временным нагрузкам относят ветровое воздействие на опоры и поддерживающие конструкции. Нагрузку на настил составляют находящиеся на нем рабочие, вспомогательные материалы. Настил площадок рассчитывают на равномерно распределенную нагрузку 2 кН/м2 и сосредоточенный груз 1,3 кН от массы рабочего с грузом.
Поддерживающие настил конструкции рассчитывают на опорные реакции от нагрузки на настил.
Нагрузку от домкратов на опорные узлы при выверке и раскружаливании принимают с коэффициентом 1,2 с учетом возможного неравномерного распределения нагрузки. Для расчета основных несущих конструкций опоры нагрузку на настил при больших размерах площадок принимают равной не 2 кН/м2, а 0,5—1 кН/м2 в зависимости от условий работы.
Расчет производят на наиболее неблагоприятное сочетание нагрузок. Расчет на устойчивость от действия ветровых нагрузок производят, принимая значение постоянных нагрузок на опору с коэффициентом условия работы равным 0,9.

Эксплуатация внутритоннельных устройств и оборудовани




Beнтиляция тоннелей. Подземные газы и газообразные продукты неполного сгорания топлива локомотивов, значительные увлажненность и парообразование от повышенной температуры внутри тоннеля вредно воздействуют на здоровье обслуживающего персонала и пассажиров, а также на прочность тоннельной обделки, сохранность верхнего строения пути и других обустройств. Значительная влажность воздуха многих тоннелей снижает коэффициент сцепления колес с рельсами, тем самым ограничивая весовые нормы поездов, способствует образованию тумана, ограничивающего видимость при движении транспорта по тоннелю. Особенно в тяжелых условиях протекает работа тоннельных обходчиков и ремонтных рабочих н тоннелях, расположенных на участках с неэлектрофицированной тягой.
При проследовании поездов через длинные и плохо вентилируемые тоннели и особенно при кратной тяге создается большая опасность и для локомотивных бригад. Известны случаи крушений поездов, вызванных обморочным состоянием машинистов из-за отравления выхлопными газами. Радикальным средством устранения отрицательного влияния указанных факторов является вентиляция, позволяющая приблизить качественный состав воздушной среды тоннеля к наружному воздуху и тем самым улучшить эксплуатационные условия. По действующим нормам предельно допустимое содержание окиси углерода (CO) в тоннелях не должно превышать значений, приведенных в табл. 4.1.


Эксплуатация внутритоннельных устройств и оборудовани

Вентиляция тоннелей осуществляется естественным или принудительным путем. Степень естественного проветривания и стабильность его действия вследствие зависимости от многих факторов не поддается точному расчету.
Поэтому естественную вентиляцию обычно применяют в прямолинейных односкатных тоннелях длиной до 500…700 м. Для повышения интенсивности естественного проветривания в тоннелях протяжением свыше 400…500 м иногда устраивают вентиляционные выработки, приспосабливая оставшиеся после строительства проходческие штольни и шахты. Если эффективность естественной вентиляции (за счет поршневого действия поездов, благоприятной розы ветров, а также тока воздуха из-за разности температур внутри тоннеля и на земной поверхности и разности высот порталов) оказывается недостаточной, то устраивают принудительную вентиляцию.
Принудительная вентиляция должна обеспечивать эксплуатацию железнодорожного или автодорожного тоннеля в следующих режимах:
А — нормальный, когда осуществляется безостановочное движение транспорта с максимальной разрешенной скоростью при интенсивности. соответствующей часу «пик» (ПДК, см. табл, 4.1);
Б — замедленный, когда осуществляется безостановочное движение транспорта со скоростью менее 20 км/ч;
В — транспортная пробка, когда имеет место остановка транспорта с работающими двигателями длительностью до 15 мин. Для режимов Б и В приняты следующие значения ПДК (мг/м3): окись углерода — 200. оксид азота (в пересчете на NO2) — 5, сажа — 4.
Средняя по сечению скорость движения воздуха в транспортной зоне тоннеля при эксплуатационных режимах вентиляции без учета влияния транспортных средств должна быть не выше 6 м/с, в зоне воздуховыпускных сооружений местное увеличение скорости не регламентируется. Состояние тоннельного воздуха проверяют путем взятия его проб и последующим исследованием в лабораторных условиях. Пробы отбирают мокрым или сухим способом на разной высоте от уровня головки рельсов.
Мокрый способ пригоден для определения концентраций кислорода, окиси углерода, углекислого газа и метана. Проба берется в чистые стеклянные емкости объемом около 0,5 л каждая, которые доставляют к месту взятия пробы заполненными дисцилированной водой и плотно закрытыми пробками. На месте взятия пробы воду из сосудов выливают. и освобожденная емкость заполняется тоннельным воздухом. После этого плотно закрытые сосуды парафинируют и доставляют в лабораторию для анализа. Сухой способ пригоден для определения концентрации в тоннельном воздухе сернистого газа и сероводорода. В качестве емкости для сбора проб тоннельного воздуха могут использоваться резиновые автомобильные камеры.
Скорость движения воздуха в тоннеле измеряют в разных местах и на разных высотах над головкой рельса. Для этого при скорости движения воздуха до 6 м/с используют крыльчатые анемометры, а при больших скоростях — чашечные.
Эксплуатация принудительных систем вентиляции предусматривает регулярный надзор за чистотой и порядком в вентиляционных зданиях, каналах и камерах подачи чистого воздуха в тоннель, а также проведение плановых и планово-предупредительных ремонтов и обслуживания электрических сетей и механического вентиляционного оборудования, для поддержания его в работоспособном состоянии.
В связи с электрификацией железных дорог а некоторых тоннелях нет необходимости в постоянном использовании имеющихся обустройств искусственной вентиляции. Однако их следует содержать в постоянной исправности, обеспечивать соответствующий уход за ними и готовность к запуску в любое время. Такая необходимость может возникнуть при выполнении ремонтных работ, требующих использования машин с двигателями внутреннего сгорания или тепловозов в случае снятия напряжения с контактной сети.
Сигнализация и связь. Согласно требованиям правил промсанитарии и техники безопасности, при устройстве, содержании и эксплуатации железнодорожных тоннелей последние независимо от их длины должны быть оборудованы автоматически действующей звуковой и световой сигнализацией. Только при отсутствии постоянного и надежного источника энергоснабжения тоннели протяжением менее 300 м на прямых и менее 150 м на кривых участках могут не иметь автоматической сигнализации.
В железнодорожных тоннелях применяют два вида сигнализации: оповестительную, предназначаемую для оповещения находящихся в тоннелях работников о приближении поезда, и заградительную для предупреждения локомотивных бригад о возникновении в тоннеле препятствий для движения поездов или угрозы для безопасности находящихся в тоннеле людей. Схема размещения в тоннелях сигнальных ламп, сирен и кнопок включения заградительной сигнализации приведена на рис. 4.11.


Эксплуатация внутритоннельных устройств и оборудовани

Оповещение обслуживающего персонала и рабочих, находящихся внутри тоннеля, подается автоматически, не менее чем за 4 мин. до подхода к порталу тоннеля поезда, следующего с максимально допустимой скоростью. Этого времени бывает обычно достаточно для подготовки пути к пропуску поездов и отвода работающих в ближайшие ниши. Оповестительная сигнализация осуществляется одновременной подачей звуковых и световых сигналов, расположенных по всему протяжению тоннеля.
В качестве звуковых сигналов тоннельной сигнализации применяют сирены (гудки) с нормальной слышимостью на расстоянии не менее 140 м. Сирены (гудки) устанавливают попарно, рупорами вдоль пути в разные стороны на высоте не менее 2000 мм над головкой рельса. Первую пару сирен располагают на расстоянии 75 м от портала тоннеля, а остальные через каждые 100 м. В тоннелях, оборудованных принудительной вентиляцией, сирены устанавливают и у вентиляционных шахт. В помещении дежурного механика вентиляционной установки и на припортальных постах охраны устанавливают звонки.
Световые сигналы в виде мигающих ламп мощностью не менее 100 Вт, заключенных в светильники типа HCP01x200, устанавливают над всеми нишами и камерами. У дежурных механиков вентиляционных камер и на постах охраны применяют лампочки накаливании коммутаторного типа под табличками с надписями «Нечетный» и «Четный».
Устройства оповестительной сигнализации должны питаться током от трансформаторной подстанции, обслуживающей тоннель. В некоторых эксплуатируемых тоннелях обустройства оповестительной сигнализации питаются постоянным током напряжением 24 В. В этом случае применяют сирены типа 2КС и лампы мощностью 5 Вт. Для увеличения видимости эти лампы помешают в специальные поясные линзы лунно-белого цвета.
Звучание гудков сигнализации прекращается с момента входа поезда в тоннель, а подача мигающих сигналов — после выхода из тоннели последнего вагона. При недостаточном расстоянии от станции, не обеспечивающем оповещения за 4 мин, действие сигнализации увязывают с открытием выходных сигналов в сторону тоннеля или нажатием специальной кнопки, устанавливаемой в помещении дежурного по станции. В случаях, когда расстояние между двумя смежными тоннелями короче участка приближения, необходимого для оповещения, устраивают общую оповестительную сигнализацию для обоих тоннелей.
Заградительная сигнализация предназначена для подачи сигнала остановки поезду во всех случаях, угрожающих безопасности движения поездов или людей, находящихся в тоннеле. В качестве световых сигналов применяют типовые заградительные светофоры, устанавливаемые в соответствии с Инструкцией по сигнализации на железных дорогах РФ, на расстоянии не менее 50 м от каждого портала в сторону перегона. Заградительную сигнализацию приводят в действие вручную работники, находящиеся внутри тоннеля или у его порталов, нажав любую из опломбированных кнопок включения заградительной сигнализации. Эти кнопки устанавливают на обоих порталах тоннеля, а внутри него — через каждые 100 м по одной стороне тоннеля.
При разрыве рельсовой колеи заградительная сигнализация включается автоматически. Контролем горения красного света на заградительных светофорах служит ровный свет ламп сигнальных светильников. Гашение красного огня на заградительных светофорах осуществляется нажатием вручную опломбированных (отменяющих) кнопок, устанавливаемых на порталах тоннеля. Питание электроэнергией заградительной сигнализации, получаемой от трансформаторной подстанции, дополняется аварийным резервом от аккумуляторов.
Все тоннели длиной свыше 500 м, а также имеющие тяжелый профиль, независимо от их длины, оборудуют прямой телефонной связью с двумя смежными раздельными пунктами с установкой телефонных аппаратов у обоих порталов. В тоннелях длиной свыше 1 км телефонный аппарат устанавливают также и посередине, в одной из ниш, оборудованной освещенной надписью «Телефон». Телефонные аппараты помещают в специальные ящики, защищенные от проникания пыли и влаги.
Нa порталах автодорожных тоннелей устраивают светофоры и шлагбаумы для остановки движения транспортных средств на случай возникновения чрезвычайной ситуации в тоннеле. Устройства управления этими средствами размешают непосредственно на порталах и внутри тоннелей с интервалом, устанавливаемым проектом. Звуковую и световую сигнализации в автодорожных тоннелях не устанавливают, однако применяют теленаблюдение.
Электроснабжение тоннелей. Хорошее освещение в тоннелях является одним из необходимых условий их правильной эксплуатации. Освещение в тоннелях должно обеспечивать достаточную видимость для прохода обслуживающего персонала, безопасные условия производства ремонтных работ и эксплуатационного надзора за состоянием сооружения, а также способствовать повышению производительности груда ремонтных бригад. Кроме того, постоянное освещение в тоннелях необходимо для улучшения видимости работникам локомотивных и поездных бригад, а также для пассажиров в случае вынужденной остановки поезда в тоннеле. В настоящее время большинство тоннелей освещается от постоянных линий электропередач напряжением 3X0/220 В. При отсутствии в тоннеле постоянного электрического освещения в экстренных случаях пользуются временным освещением от переносных электростанций ЖЭС-2 или ЖЭС-4, устанавливаемых за пределами тоннеля. При кратковременных работах разрешается пользоваться аккумуляторными и карбидными фонарями. Применение газовых, керосиновых, ацетиленовых светильников и факелов создает большие неудобства и загрязняет воздух продуктами горения. Поэтому эти способы освещения в тоннелях не допускаются.
Тоннели и сервисные штольни должны иметь искусственное стационарное освещение: железнодорожные тоннели длиной более 200 м на прямых и более 100 м на кривых участках. Помимо общего освещения, тоннели и сервисные штольни должны иметь аварийное освещение. Горизонтальная освещенность в железнодорожных тоннелях на уровне головки рельсов и в сервисных штольнях на уровне чистого пола должна быть не менее 1 лк.
Режимом общего освещения автодорожных тоннелей управляют автоматически в зависимости от естественной освещенности снаружи тоннеля, а также дистанционно из помещения дежурного. При длине автодорожного тоннеля до 100 м в дневном режиме освещение не требуется. При снижении естественной освещенности до 100 лк включают вечерний и ночной режимы освещения. В тоннелях более 100 м осуществляется круглосуточное освещение в дневном, вечернем и ночном режимах.
Общее освещение. Общее освещение тоннеля предназначено для безопасного передвижения по тоннелю обслуживающего персонала, а также для улучшения видимости работникам локомотивных и поездных бригад и нормального самочувствия пассажиров, проезжающих длинные тоннели.
Особенностью тоннельного освещения является необходимость осветить участок, длина которого во много раз превышает ее ширину, а также обеспечить достаточный подсвет стен и свода тоннеля. Исходя из этого, а также учитывая специфические эксплуатационные условия, в тоннелях применяют светильники общего освещения, защищенные от попадания в них влаги, пыли и копоти. Они имеют защиту от блесткости источника света (лампы), излучают преимущественно прямой направленный свет. Светильники легкодоступны для чистки и замены ламп, имеют небольшие габаритные размеры и надежную защиту металлических частей от коррозии. В настоящее время имеется значительный перечень отечественных и зарубежных светильников с удобной конструкцией для обслуживания и необходимыми эксплуатационными характеристиками. Светильники располагают вне габарита приближения строений па высоте 3 м от головки рельса, допускающей возможность их чистки с переносных лестниц. В тоннелях старой постройки, имеющих стесненный габарит, для размещения светильников устраивают неглубокие полуниши или вместо обычных светильников устанавливают плафоны.
Для общего освещения однопутных тоннелей рекомендуется устанавливать светильники с электролампами мощностью 150 Вт на расстоянии 12,5 м один от другого по одной стороне тоннеля.
В двухпутных тоннелях светильники с лампами мощностью 200 Вт размешают на расстоянии 25 м один oт другого по каждой стороне тоннеля.
Исходя из положительного опыта применения газосветных ламп в городских тоннелях, такие лампы начали внедрять и для освещения железнодорожных тоннелей. В них применяют преимущественно ртутные и натриевые лампы, причем натриевые являются наиболее экономичными.
Ремонтное освещение включают только при выполнении путевых и ремонтно-строительных работ, требующих повышенной освещенности рабочего места. В зависимости от характера выполняемых работ, принятой технологии и числа работающих, пространство тоннеля, требующее повышенной освещенности, может быть весьма различно и находиться в разных местах тоннеля. Поэтому для ремонтного освещения применяют, как правило, переносные светильники.
По условиям безопасности их подключают к специальной низковольтной линии передачи напряжением не выше 24 В или включают в общую сеть освещения через понижающие трансформаторы. Для подключения понижающих трансформаторов к осветительной сети необходимо иметь достаточное число водозащищенных штепсельных розеток.
Штепсельные розетки для питания переносного освещения располагают в однопутных тоннелях через 60 м один от другого со стороны подвески осветительных проводов. В двухпутных тоннелях штепсельные розетки устанавливают также через 60 м, но в шахматном порядке вдоль обеих стен тоннеля. Штепсельные розетки располагают у ниш и камер на высоте 0,8…1 м от головки рельса.
Переносный светильник с лампой напряжением 12 или 24 В позволяет изменять направление светового потока, защищает лампу oт механических повреждений и обеспечивает минимальную освещенность до 20 лк. Такой светильник удобен при переноске, легко устанавливается и убирается с рабочего места.
Обеспечение тоннелей постоянным и переносным электроосвещением выполняют но специальным проектам, при разработке которых руководствуются типовым проектом устройства электроосвещения в тоннелях длиной до 1500 м, утвержденным МПС (ОАО «РЖД»), Вся электропроводка в целом должна удовлетворять требованиям правил безопасности для электроустановок в помещениях с повышенной влажностью. Осветительную сеть в тоннелях монтируют на кронштейнах, закрепленных на стенах.
