Месяц: Сентябрь 2019

Театр является олицетворением городской культуры и искусства. Именно поэтому театральным зданиям традиционно отводят лучшие участки в городе для их строительства, их проектирование доверяется талантливым архитекторам. Мысленно окидывая взглядом выстроенные театры предшествующих лет, удивляешься тому широкому диапазону образно-художественных и объемно-планировочных решений, которыми наделяется каждый из них руками талантливых зодчих. Эти образы создавались под воздействием поисков новых форм самовыражения живого искусства театра и меняющихся представлений об организации театрального пространства и его архитектуры.
Здесь можно найти образцы от излишне простых и строгих до излишне помпезных и торжественных архитектурных решений театральных сооружений. О творческих поисках архитектурно-художественного образа и планировочных решений театральных сооружений можно составить представление на некоторых примерах из проектно-строительной практики Узбекистана.

Театр оперы и балета им. А. Навои в Ташкенте (год строительства 1947 г., автор А. Щусев, рис. 14.2.6.1). Он размещается в центральной части города на бывшей базарной площади Воскресенской и представляет собой типичный вариант островной пространственной композиции. Такое положение в системе окружающей застройки продиктовало симметричное планировочное решение театрального сооружения. Здание занимает обширную территорию, окаймленную с четырех сторон транспортными магистралями. Перед зданием театра раскинулась большая площадь, оборудованная фонтаном и благоустроенная зелеными насаждениями и цветниками.
Его планировочное решение имеет симметричную композицию. Фойе и кулуары театра размещаются по бокам центрально расположенного зрительного зала. Сравнительно небольшой зрительный зал решен в ярусном варианте. Загрузка на балконы зала осуществляется с уровни второго этажа. Сам зрительный зал решен в форме прямоугольника с наклонным полом, чем достигаются комфортные условия видимости и слышимости. Сценическая часть театра строится по партерно-глубинной системе, с оркестровой ямой для музыкантов. Саму сцену окружают боковые карманы для декораций и кулисы. Вся административная группа помещений с репетиционными залами и артистическими уборными располагается за сценической частью и занимает все три этажа. Здание театра строилось в годы, когда идеи преемственности местного национального зодчество в современной архитектуре были приметой времени, а всеобщее торжество, порожденное свершившейся победой над фашистсъ работе архитекторов того периода. Созданная под влиянием этих факторов архитектура театрального здания характеризуется высокой степенью торжественности и мастерски выполненной передачей в его внешнем облике колорита узбекского зодчества. Главным композиционным акцентом театра является его развитый главный вход. Эта часть здания формируется четырьмя мощными пилонами во всю высоту здания, увенчанными небольшими башенками в их верхней части. Выступая несколько вперед от стены здания, они создают глубокие тени на фасаде, чем достигается яркая выразительность главного входа в здание театра. Архитектурное решение главного фасада театра хорошо дополняется боковыми рядами колон, решенных в национальном стиле. Во внешней отделке театра использован шлифованный жженный кирпич. Лишенная обилия архитектурного декора и вычурных форм, архитектура этого театрального сооружения отличается предельной простотой и в то же время образно-художественной выразительностью и монументальностью.

По такой же планировочной схеме осуществлено строительство театра музыкальной комедии им. Мукими в Ташкенте (1946 г., автор Хазанов М.) — симметричная объемно-пространственная композиция с развитой вестибюльной группой и фойе с кулуарами вокруг прямоугольного зрительного зала (рис. 14.2.6.2). По своему архитектурному строю он решен в строгих сдержанных тонах, с минимальным количеством декоративных элементов. Торжественность внешнему облику придает высокий объем выступающей части главного входа, который решен с использованием элементов национального зодчества — высокие стрельчатые арки, обрамленные глубоким резным орнаментом. В архитектуре этого театра примечательным является оригинальное решение покрытия зрительного зала. Оно первоначально было решено из сводчатых скорлуп двоякой кривизны в кирпичной кладке без применения древесины и металлического каркаса.
Позже это покрытие было заменено на обычную двухскатную кровлю. Надо отметить и то, что построенные значительно позже театр им. Хамзы и концертные залы «Туркистон» и Дворец Дружбы народов также выполнены в симметричной композиции (рис. 14.2.6.3). Каждому из этих сооружений присуща своя индивидуальная образная характеристика и архитектурная пластика. И, что очень важно отметить, в решении внешнего облика этих сооружений широко используются мотивы национальной архитектуры.

Зарубежная практика строительства театров богата чрезвычайным многообразием приемов великолепных архитектурных решений театральных зданий. Ho, пожалуй, наибольший интерес из всех построенных в предшествующем столетии театров по своей образной композиции, по полету инженерной мысли и оригинальности вызывает культурный центр в Сиднее (Австралия) (рис. 14.2.6.4). Разработанное датским архитектором Г. Уотцоном (1956 г.), это театрально-концертное сооружение являет собой олицетворение торжества человеческой фантазии, полета творческой мысли. Сооружение состоит из двух разновеликих симметричных в плане театрально-концертных залов, обращенных главными фасадами в сторону океана. Весь архитектурный образ строится на выявлении форм надутых парусов, выполненных из большепролетных покрытий-оболочек.
Несмотря на сложность расчетов и изготовления этих оболочек проект был реализован строительством и теперь на берегу Атлантического океана, как драгоценная жемчужина, отливая белизной огромных раковин, предстает перед взором человека неповторимая оригинальная архитектура Сиднейского культурного центра.

Нефтедобывающая компания, деятельность которой распространяется на многие страны мира, называется международной, или транснациональной. Компания, работающая только в одной стране и принадлежащая федеральному правительству, является национальной. Процесс добычи газа и нефти делится на три стадии. Стадия разведки включает геологическую, геохимическую и геофизическую разведку, а также бурение разведочных скважин; стадия разработки — разработку новых месторождений; стадия добычи — добычу нефти и газа.

Контракт, заключаемый с правительством другой страны, дает транснациональной нефтедобывающей компании право заниматься разведкой на газ и нефть на конкретной территории и, в случае обнаружения промышленных запасов, разработкой месторождений и добычей нефти и газа. В контракте указывают, каким образом компания собирается покрывать расходы и как будут впоследствии распределены нефть и газ. Если же промышленных запасов нефти и газа не обнаруживают, то, как правило, транснациональная компания не может возместить убытки.

Между транснациональной компанией и федеральным правительством могут быть заключены контракты различных типов: концессионные соглашения, соглашения о разделе продукции, а также договоры на техническое обслуживание и на добычу. Наиболее старым является концессионное соглашение (которое также называется лицензионно-концессионным соглашением или договором о налогах и отчислениях). Международной компании гарантируется право эксклюзивного пользования землей, однако она несет всю ответственность за производственные издержки и риски разведки, разработки и добычи. Государство, в котором осуществляется добыча, получает отчисления в виде вознаграждения, налогов и рентных платежей (роялти). Как вариант, транснациональная компания продолжает выплачивать издержки и риски разведочных работ, но страна-хозяин берет на себя часть издержек и риска разработки.

Соглашения о разделе продукции в настоящее время имеют очень широкое распространение. Транснациональная компания занимается разведкой, разработкой и добычей газа и нефти, она же полностью оплачивает издержки и риски. Если же обнаружены промышленные запасы газа и нефти, договорная доля суммарной добычи нефти и газа поступает подрядчику — она покрывает расходы на эксплуатацию, бурение и добычу. После возмещения всех издержек оставшаяся нефть, которая называется прибыльной нефтью, делится по договорной схеме между транснациональной компанией и местным правительством или компанией.

Согласно договору на техническое обслуживание, подрядчик получает вознаграждение за определенные виды услуг, такие как разведка или эксплуатация скважины. Договор на добычу состоит в том, что компания-подрядчик занимается разработкой уже существующего или недоразработанного месторождения, увеличивая добычу, часть средств от которой отчисляется подрядчику.

Контроль исходных материалов для производства твердых сплавов заключается в основном в определении некоторых вредных примесей, содержания в карбидах связанного и свободного углерода и физических свойств, а именно: размеров зерен и их распределения, а также объема насыпки и утряски.

Химические исследования исходных материалов для производства твердых сплавов производят обычными методами аналитической химии, при этом, как и при контроле готовых изделий, применяют апробированные способы. В большинстве случаев достаточно определить в карбидах связанный и свободный углерод. Иногда производят также контрольные анализы на отдельные компоненты шихты или делают соответствующие полные анализы. Вольфрамовый металлический порошок или карбид вольфрама анализируют на примеси, попадающие из руды или в процессе обработки. У карбида титана представляет интерес содержание азота, которое в технических продуктах составляет около 1%; карбид вольфрама содержит обычно только 0,1% N.

Часто для определения содержания связанных углерода и азота в карбидах и их твердых растворах, а также гомогенности этих растворов используют рентгенографические методы.

В карбиде вольфрама можно рентгенографически легко обнаружить фазу W2C и достаточно точно определить ее количество. При этом существенное преимущество дает применение ионизационной камеры для текущего экспресс-анализа производственных проб.

Твердость вольфрамокобальтовых твердых сплавов зависит от содержания кобальта и размеров зерен карбида вольфрама в спеченном продукте. Размер зерен вольфрамо-карбидной фазы в свою очередь зависит от размеров частиц исходного вольфрамового порошка и их роста в процессе изготовления. Поэтому размеры частиц исходного вольфрамового порошка и их определение имеют большое значение для практического производства спеченных твердых сплавов. Бурден и Баркер детально изучали определение размеров частиц и изменение этих размеров на отдельных стадиях обработки порошка. Чем меньше частицы исходного вольфрамового порошка, тем более тонким получается также порошок карбида при науглероживании. При последующем механическом измельчении можно, конечно, разрушить агломераты частиц, но первичное зерно даже при очень длительном размоле мало изменяется. Ввиду того, что размеры частиц исследуемого порошка лежат обычно вне диапазона стандартных сит, эти размеры определяют или косвенно методом седиментации или же непосредственным измерением соответствующего количества частиц под микроскопом или на электронномикроскопическом снимке.

Основная трудность при исследовании состоит в том, что мелкие частицы легко агломерируются и это искажает результаты анализа. Выбирая подходящие жидкости (лучшими являются вода, спирт) и применяя ультразвуковые колебания, удается образовать пригодные суспензии.

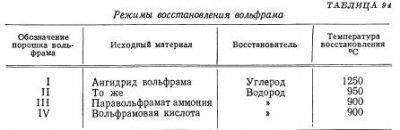

Четыре различных сорта вольфрамового порошка (табл. 94) вместе с 6,1% С размалывали 24 часа в шаровой мельнице, науглероживали затем в графитовом тигле в течение 3 час. при температуре 1420° и вновь измельчали в шаровой мельнице в течение 24 час. После присадки 6,25% кобальтового порошка шихту размалывали в воде в течение 72 час., высушивали и просеивали. В табл. 95 приведена зернистость порошка на отдельных стадиях обработки, определенная турбидиметром Ричардсона.

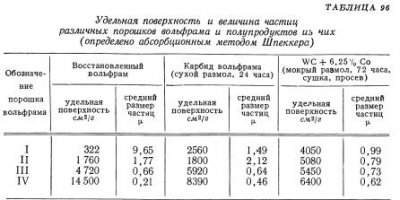

Удельную поверхность частиц и вычисляемый отсюда их средний диаметр можно быстро определить абсорбционным прибором Шпеккера. В табл. 96 приведены соответствующие значения. По этим результатам можно заключить, что крупный исходный порошок во время последующей обработки становится тоньше, в то время как тонкий порошок — крупнее.

Размеры частиц, установленные косвенным путем, можно определить микроскопически прямым измерением на соответствующем количестве отдельных частиц. Для тончайших порошков необходим электронный микроскоп; конечно, на основании электронномикроскопического снимка можно лишь ориентировочно оценить размеры частиц, так как трудно изготовить соответствующие препараты.

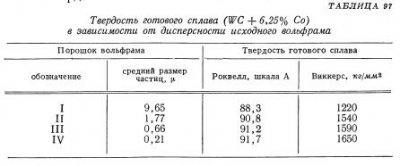

Влияние размеров частиц исходных порошков на твердость готового твердого сплава показано в табл. 97.

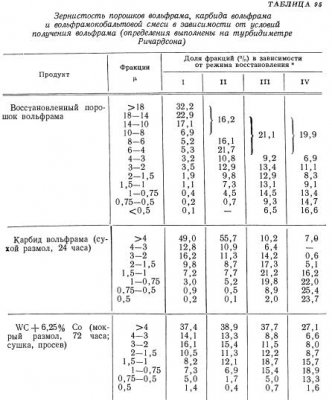

Для определения размеров частиц и зернистости вольфрамового и вольфрамокарбидных порошков можно также применить ряд косвенных методов, обычных при исследовании весьма тонких порошков: метод абсорбции красителей, окисление концентрированной азотной кислотой и каталитическое разложение перекиси водорода. Наконец, можно также определять дисперсность порошка по усадке при спекании.

Ввиду того что определение размеров частиц и зернистости порошка любым из указанных способов требует наличия особой аппаратуры и занимает много времени, на практике большей частью удовлетворяются определением насыпного объема и объема утряски исходного порошка, что дает известное представление о гранулометрическом составе порошка. Эти объемные характеристики определяют обычными способами порошковой металлургии на навеске в 100 г порошка.

Исследуя получение безуглеродистых металлов, Муассан заметил, что окись хрома легко восстанавливается в электрической дуговой печи, давая сильно науглероженный металл. Повторная переплавка позволила получить кристаллический продукт, содержавший 86,72% Cr и 13,21% С, что отвечало по составу карбиду Сr3С2 (теоретическое содержание углерода 13,33%). При нагреве чистого хрома в графитовом тигле до высокой температуры Муассан получил карбид другого состава (94,22% Cr и 5,40% С), что соответствует формуле Cr4C (теоретически 5,45% С).

Фридерик и Зиттиг прессовали штабики из смеси порошка хрома и углерода (97:3) и расплавляли их непосредственным пропусканием электрического, тока. Полученный в местах оплавления карбид неизвестного состава был очень твердым и легко царапал корунд.

Весьма многочисленны исследования сплавов хрома с углеродом с целью построения диаграммы состояния хром — углерод. При этом карбиды (и двойные карбиды) чаще всего выделяли химическим путем из стали или ферросплавов. Так, в хромистой стали были найдены карбиды Cr4C и Cr7C3, в хромомарганцевой стали — лишь карбид Cr7C3, в хромоникелевой стали — также и карбид Cr23C6.

Для производства твердых сплавов представляет интерес (и то ограниченный) лишь карбид Cr3C2. Более бедные углеродом карбиды хрома, легко растворяющиеся в связующем металле и приводящие к высокой хрупкости, здесь не рассматриваются.

Руфф и Фойер, исследовавшие литые сплавы хрома с углеродом, обнаружили, что из сплавов, содержащих более 12,1% С, выделяется графит. При перегреве жидкий хром способен растворять значительные количества углерода, что приводит к предположению о наличии монокарбида хрома, устойчивого при высоких температурах. Концентрация насыщения углеродом жидкого хрома при различных температурах изменяется следующим образом:

При 2570° и 10 мм рт. ст. сплав, насыщенный углеродом; (17%, С), кипит с образованием почти чистых паров хрома.

В последнее время, изучая систему хром—углерод, Блюм и Грант детально исследовали возможность получения карбидов Cr3C2 и CrC. Последний представляет интерес для промышленности твердых сплавов ввиду предполагаемой малой eго растворимости в металлической связке (что важно для повышения вязкости сплава), так же как и в связи с высокими твердостью и температурой плавления.

Электролитический хром нагревали до 2250° в графитовом тигле в высоком вакууме и получали в результате карбид Cr3C2, смешанный с графитом при общем содержании углерода 16,50%. Этот же карбид можно было получить в дуговой или высокочастотной электрической печи. Было опробовано также получение карбида Cr3C2 из перегретой металлической ванны — медной (1800°) или никелевой (2000°). Алюминий в данном случае непригоден из-за образования хромоалюминиевого карбида. Из. затвердевшего слитка после длительной обработки соляной кислотой (1:1) был выделен в качестве остатка Cr3C2. Попытки получить карбид CrC науглероживанием карбида Cr3C2 при 1800° в вакууме не удались.

Можно также получать карбиды хрома переменного состава, науглероживая хром из газовой фазы (CH4) при 600—800°. Производство таких весьма твердых карбидов, которые в присутствии азота включают в свой состав также и очень твердые нитриды хрома, должно иметь существенное значение для создания износоустойчивых материалов. Оуэн и Веббер разлагали карбонил хрома в присутствии водорода при температурах 250—850° с осаждением на поверхности железа и получали таким путем весьма твердые и износостойкие покрытия. Нанесенные при 650° покрытия состояли из 40% Cr (остальное Cr2O3 и Cr3C2) и обладали твердостью по Виккерсу 2000 кг/мм2.

Промышленное производство карбида хрома для твердых сплавов основывается на использовании чистых окислов хрома (68,42% Cr). Тщательно смешивают 74% Cr2O3 и 2б% сажи, готовят брикеты и прокаливают их в трубчатых угольных печах при 1600° под водородом. Необходимо очень точно выдерживать температуру процесса во избежание образования низших карбидов хрома. Измельченный и просеянный продукт содержит 13,0—13,3% общего углерода (теоретически 13,33%), 0,2-0,3% свободного углерода и 86,67%, хрома.

Особый интерес для устройства подземных сооружений, являются старые горные выработки, которые выработали свой ресурс и уже не используются в настоящее время. Некоторая классификация таких сооружений приведена в таблице 3.5.

В РФ и за рубежом широкое распространение получило подземное хранение нефти и нефтепродуктов, углеводородных газов под высоким давлением, сжиженных газов, сжатого воздуха для промышленного потребления, в том числе газоаккумулирующими электростанциями.
В топливно-энергетическом балансе России около 80 % составляют газ, нефть и продукты их переработки.
К хранилищам газо- и нефтепродуктов предъявляются жесткие требования:
— обеспечение безопасности обслуживающего персонала и населения;
— предотвращение экологических нарушений окружающей среды;
— способность противостоять значительным избыточным давлениям и коррозионному воздействию хранимых продуктов.
При проектировании подземных хранилищ учитываются следующие основные требования:
— сохранение качества продуктов при их непосредственном длительном контакте с горными породами;
— уравновешивание избыточного давления хранимых продуктов массивом пород при определенной глубине заложения выработки-емкости.
Подземные хранилища устраиваются: в выработках, пройденных обычными горнопроходческими методами; в выработках, образованных безлюдными методами выщелачивания или камуфлетного взрыва; в пластах пористых пород.
Подземные хранилища экономически выгодны при объемах нефтепродуктов, превышающих 25-40 тыс. м3. В 1975 г. в Канаде и США имелось 41 млн м3 подземных хранилищ. Эти хранилища пожаробезопасны, эксплуатационные расходы для них значительно ниже, чем для поверхностных.
От механических, теплофизических и химических свойств горных пород зависят методы сооружения резервуаров подземных хранилищ (рис. 3.36).

Нефтехранилище — это комплекс сооружений для хранения нефти и продуктов её переработки. В состав нефтехранилищ входят нефтяные резервуары, напорные и безнапорные трубопроводы, насосные станции и др. (рис. 3.37).

По сравнению с наземными нефтехранилищами они более безопасны, характеризуются меньшими потерями от испарения, меньшими затратами тепла на поддержание необходимой температуры в хранилище и меньшими удельными затратами на сооружение и эксплуатацию. В состав подземных нефтехранилищ входят подземные резервуары (выработки-емкости, вспомогательные горные выработки, скважины и др.), наземные здания и сооружения. Подземные нефтехранилища по конструкции резервуаров подразделяются на шахтные, сооружаемые горнопроходческими методами и создаваемые в горных выработках или отработанных шахтах; бесшахтные, создаваемые путём размыва каменной соли водой через скважины, используемые впоследствии при эксплуатации нефтехранилищ.
При сооружении подземных нефтехранилищ стремятся к их устройству в горные породы без облицовки внутренних поверхностей какими-либо защитными материалами (например, листовой сталью), так как стоимость облицовочных работ и расход материалов бывают большими, особенно при сооружении хранилищ значительных объёмов. Наиболее эффективно подземное хранение в массивных соляных пластах и соляных куполах. В пластичных породах резервуары нефтехранилищ сооружаются методом глубинных взрывов.
Известна конструкция хранилищ так называемого «шведского типа» (рис. 3.38). В таких конструкциях большая камера находится в устойчивых малопроницаемых породах ниже уровня грунтовых вод. Поскольку давление в камере ниже, чем напор грунтовых вод, фильтрации нефтепродуктов из камеры в окружающий массив нет. Приток подземных вод в камеру обычно составляет несколько кубометров в сутки, но может достигать нескольких десятков кубометров. Вода, имея большую плотность, чем нефть, собирается внизу, и ее периодически откачивают.

Достоинствами подземных нефтехранилищ в сравнении с наземными являются:
— экономия земельных территорий на поверхности; сравнительно более низкая удельная стоимость сооружения нефтехранилищ, так как нет необходимости использовать дорогостоящие строительные материалы;
— возможность без больших капитальных затрат получать хранилища любой емкости (более 450 тыс. м в одной камере), что практически недостижимо на поверхности;
— при сооружении подземных нефтехранилищ в соляном массиве производится попутная добыча товарной продукции, что значительно удешевляет их стоимость;
По сравнению с наземными нефтехранилищами они более безопасны, характеризуются меньшими потерями от испарения.
Недостаток подземных нефтехранилищ — необходимость предотвращения накопления воды в подземных выработках из-за фильтрации грунтовых вод.
Ледогрунтовые хранилища сооружают в районах с многолетнемерзлыми грунтами в виде выемок (ниже нулевой изотермы). Сверху сооружают перекрытие и намораживают лед с устройством наружной теплоизоляции. Дно и боковые стены хранилища облицовывают льдом. Теплоизоляция должна обеспечивать температуру в ледяном слое хранилища не выше -3 °С. Температура нефтепродукта, заливаемого в ледогрунтовые хранилища, должна быть не выше 0 °С.
Первое в мире подземное нефтехранилище было построено в 1948 г. в г. Haанали (Финляндия). Хранилище работает по так называемому Senlab-методу и представляет собой забетонированный металлический резервуар в обводнённом скальном массиве, имеющий форму бутылки, заполненной снизу до барьерного уровня водой под давлением (рис. 3.39).

В настоящее время прослеживается ещё одна интересная тенденция, напрямую не связанная с подземным строительством: архитекторы предложили переделывать нефтехранилища в дома. Специалисты датского архитектурнодизайнерского бюро Pinkcloud разработали проект переделки резервуаров для хранения нефтепродуктов в жилые дома.
Об этом говорится в сообщении бюро. По подсчетам архитекторов, в настоящее время по всему миру насчитывается около 49 тысяч нефтяных резервуаров. Специалисты считают, что в дома их можно будет переделать после того, как мировые запасы нефти подойдут к концу и строения не будут использоваться по прямому назначению. Согласно проекту дома будут экологически чистыми, а квартиры в них — доступными по цене. Эксперты отмечают, что благодаря сферической форме реконструкция нефтехранилищ не потребует больших затрат, а сами здания обладают большим потенциалом для использования энергии солнца и других альтернативных источников.

I. Первый критерий качества окна – это его изготовление на заводском оборудовании с использованием качественных материалов и фурнитуры. «Мои Окна» не является производителем окон, поэтому нам не надо хвалить продукцию, выполненную с нарушением технологических норм, снабженную не надежной фурнитурой. Мы четко и бескомпромиссно отбираем на рынке производителей только качественных окон и честно работаем с ними, являясь их дилером. На сегодняшний день основной производитель — центр оконных технологий.

Наши преимущества

Многолетний опыт позволяет нам безошибочно определить на рынке добросовестного производителя, так как в процессе установки окна сразу видны погрешности, и скрыть их от профессионала невозможно. Работать по монтажу с качественными окнами приятнее и, в конечном счете, выигрывает и клиент, и мы.

II. Вторым критерием качества пластиковых окон является монтаж. Любой продукт можно испортить на определенном этапе его движения по пути к клиенту. Именно поэтому очень большое внимание мы уделяем монтажу отобранного нами качественного изделия. Методы подготовительных работ и способ монтажа обязательно повлияют на то, сколько и как будет служить изделие. Доброжелательные отзывы о нас – это результат правильного подбора производителя плюс грамотный, качественный монтаж, выполненный нашей компанией «Мои Окна».

III. Третьим критерием качества окон является гарантийный срок и гарантийное обслуживание окон, которое по договору у нас составляет 5 лет на пластик Rehau.

Нет двух одинаковых объектов, как нет и одинаковых заказчиков. Качество строительства в нашей стране, до недавнего времени, оставляло желать лучшего. Поэтому, и обычные дома, в которых мы живем, построены со всевозможными «сюрпризами» для владельцев квартир и для нас, монтажников и отделочников.

Наша задача согласовать пожелания клиента с нашими возможностями и с особенностями жилища, в которых проживает заказчик, а также найти правильное и технически грамотное решение и реализовать его в жизнь! Станьте нашим клиентом, и мы постараемся сделать всё, чтобы Вы остались довольны на окончательном этапе нашего сотрудничества.

Приобретая оконные конструкции компании «Мои Окна» Вы приобретаете именно тот продукт, который Вам нужен. Высокое качество изделия, реальная цена, сроки, гарантия и монтаж – всё это говорит о нашем намерении серьезно и честно работать на рынке дальше. Именно это намерение должно подсказать Вам, как правильно сделать выбор компании по установке оконных конструкций.

Карбид кремния обычно получают в больших электропечах сопротивления с горизонтально расположенными графитовыми электродами из порошкообразной смеси угля, кварцевого песка поваренной соли и опилок.

В виде шлифовальных кругов, преимущественно керамических, карбид кремния применяют при шлифовании инструментов из твердых сплавов.

Другой важной областью применения карбида кремния являются огнеупорная футеровка печей и электрические нагреватели (силитовые и глобаровые стержни).

Как износоустойчивый материал карбид кремния применяется в специальных сортах цемента. Карбид кремния добавляют в верхние слои цементных полов для уменьшения скольжения. Введение карбида кремния в состав цементных стен водонапорных башен также оправдало себя, так как эти стены подвергаются сильной эрозии водой и песком.

Известны многочисленные попытки использовать высокотвердый карбид кремния в качестве режущего материала. Карбид кремния практически не растворим в вязких металлах и его не удается цементировать металлической связкой. Незначительная способность к образованию твердых растворов (как и у карбида бора) ограничивает применение карбида кремния как компонента таких растворов. При больших количествах металлической связки удается, однако, методом горячего прессования получать комбинированные сплавы с карбидом кремния, которые, по-видимому, будут иметь известное значение в. качестве высокотемпературных материалов.

Бурение скважин для воды представляет собой процесс по созданию колодцев трубчатого типа, при котором достигаются глубинные водоносные слои. Для выполнения всех технологических операций требуется спецтехника, а также знания геологии и гидрологии. Скважина для воды – это отличное решение, позволяющее решить проблемы с водоснабжением для дома, поливом огорода и сада.

Для бурения скважин используют два типа техники:

малогабаритные установки – при ограниченных условиях для заезда;
крупногабаритные установки на базе автомобилей КАМАЗ, Газ-16, МАЗ, КрАЗ и т.д.

Крупногабаритная техника способна выполнить бурение на любую глубину в грунтах всех групп. Мелкогабаритные установки имеют ограниченную область применения и хороши лишь для работы с мягкими грунтами, в которых водоносный слой залегает неглубоко.

Компания «Юрский Горизонт» занимается бурением скважин для воды https://www.burenie-ug.com.ua/…vinnitskaya-oblast/ не только в Винницкой области, но и на всей территории Украины. В распоряжении команды специалистов собственная буровая установка гидравлического типа. С ее помощью удастся разработать грунт как каменистых (гранит), так и твердых (песчаник, сланец, гнейс и т.д) пород с минимальным количеством работ на подготовительном этапе. В случае с труднопроходимыми грунтами прибегают к использованию компрессорного оборудования.

Монтаж и обустройство водяной скважины

Завершив бурение скважины, следует подобрать подходящий насос и сделать подвод воды к дому. В идеале, бурение скважины и все последующие работы должна выполнять одна организация. Это дает существенные гарантийные обязательства и оперативное решение возможных проблем.

Все работы по организации водоснабжения следует доверять лишь специалистам, имеющим соответствующее образование и положительные рекомендации.

Особенности бурения скважин

Следует знать, что глубина скважины и количество добываемой из нее воды напрямую зависят от гидрогеологических условий местности. Порой они отличаются даже на соседних участках земли. Эти факторы существенно сказываются на окончательной стоимости.

Все работы по организации водоснабжения дома занимают минимум два дня. Именно столько времени требуется, чтобы пробурить скважину, смонтировать насос и выполнить подводку воды к дому. При сложных гидрогеологических условиях, а также в случае, если вода залегает слишком глубоко, т.е. требуется более мощный насос по спецзаказу, сроки удлиняются.

Двери из синтетического поливинилхлорида составили серьезную конкуренцию изделиям из натуральных материалов.

Двери из ПВХ обладают большим перечнем положительных характеристик:

• износоустойчивость;
• невосприимчивость к агрессивной среде (влаге и микроорганизмам);
• легкость изделия;
• невысокая цена.

Здесь можно прочитать детальные условия установки дверей из ПХВ специалистами компании 4 этаж Окно От и До для квартиры или офиса.

Перед принятием конкретного решения, предлагаем подборку советов экспертов. Они помогут сделать выбор простым и оптимальным.

Защитная, декоративная или просто дверь

Двери из поливинилхлорида изготавливаются в большом ассортименте. Это объясняется тем, что пластик может приобретать практически любую форму, а его цвет и поверхность создаваться в тех вариациях, которые придумают дизайнеры производителей. В чем же отличие таких дверей для потребителя? Есть три основные и много дополнительных назначений дверей из ПВХ:

• защитная — служит для предотвращения несанкционированного проникновения на территорию дома, усадьбы, квартиры, офиса;
• декоративная – выполняет функцию эстетического дополнения к фасаду здания, обычно имеет простую антивандальную систему;
• классическая дверь с взвешенными характеристиками дизайнерского исполнения, антивандальных требований и надежности фурнитуры.

Защитная дверь от воров и чересчур любопытных

Защитная дверь из ПВХ может дополняться внутренней металлической дверью. В таком случае она играет роль и декоративного оформления.

Если дом стоит на охраняемой территории или опасности проникновения с помощью специальных устройств нет, защитная ПВХ-дверь справиться со своей функцией на все 100%.

ПВХ дверь достаточно целостная конструкция и ее можно разрушить только с помощью значительных усилий.

Декоративная дверь для изысканного дизайна

Декоративное дверное изделие предназначено для украшения, придания шарма, необычного архитектурного решения. Исполнение из ПВХ дает возможность без существенных затрат получить дизайнерский внешний вид. Очень эффектно выглядят двери из ПВХ с полным остеклением, рельефной поверхностью.

Устанавливать рекомендуется там, где есть системы защиты от несанкционированного доступа.

Дверь с балансом цены и качества

Обычная, сбалансированная по качественным характеристикам модель двери, предлагает оптимальное по цене и свойствам, изделие.

Дверь оснащается устойчивой фурнитурой, обладает стандартными механизмами запирания. Цена такой двери невысока и доступна большому кругу потребителей.

Пороги и стеклопакеты

Двери из ПВХ отличаются оснащением нижней части двери: для металлического порога или порога из металлопластиковой рамы. Принципиального отличия в функциональности нет – просто это разные конструктивные решения.

Популярной остается дверь из ПВХ комбинированной модели. Она состоит из двух частей: стеклянной верхней и нижней, заполненной глухой пластикой пластиной.

Если дверь выполняется с применением стеклопакета, его стеклопакет с усиленной теплоемкостью.

Сегодня достаточно сложно представить какую-либо производственную или промышленную сферу без применения сварочных работ. Это наиболее эффективный метод надежного и качественного соединения металлических элементов. Существует достаточно много методов проведения сварочных работ, но самой большой эффективностью пользуются аппараты, использующие сварочную проволоку.

Характеристики

При выполнении работ, проволока плавится и выступает в качестве соединительного фрагмента между двумя деталями. Благодаря такому способу, в отличие от электродной сварки, достигается более высокое качество шва (и прочностные, и эстетические характеристики).

Несмотря на идентичную технологию, проволока может отличаться по многим параметрам. Выбор необходимо сделать исходя из особенностей свариваемых металлов, а также, желаемого результата.

Основные отличия сварочной проволоки:

• по толщине, подбирается исходя из сложности работ и специфики сварочного аппарата. Как правило, выбор делают с учетом обрабатываемых деталей.
• по структуре. Может быть активированного типа, порошкового или же со сплошным сечением. Применяется в зависимости от предназначения. Например, для наплавления более всего подойдет проволока порошкового типа, а для жесткой фиксации фрагментов – со сплошным сечением.
• по материалу. Может быть стальной, алюминиевой, медной, титановой и т.п. Оптимально, если купить проволоку из материала, который будет полностью соответствовать материалу свариваемых деталей.
• по наличию примесей. То есть, проволока может обладать различным уровнем легирования, который напрямую зависит от процента легирующих добавок в составе материала.
• по назначению. Исходя из всех предыдущих параметров, выбирают проволоку, наиболее подходящую для того или иного способа сварки. К примеру, некоторые материалы рассчитаны только на газовую сварку. Также, стоит обращать внимание на предназначение обрабатываемых деталей – если необходимо получить пластичный шов, стоит выбрать материал с минимальным содержанием углерода. А если необходимо достичь максимальной прочности и работоспособности соединения, в составе проволоки должно быть как моно меньше фосфора и серы.

Стоит обратить внимание, что все типы проволоки применяются только в среде защитных газов. Единственным исключением, является изделие с порошковой структурой.
