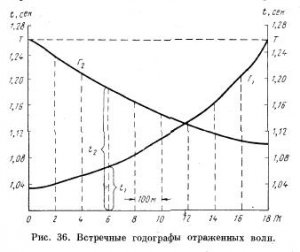

Существуют несколько способов определения эффективной скорости по годографам отраженных волн. Наиболее распространенный из них — способ встречных годографов. В этом способе используют два встречных, увязанных во взаимных точках годографа отраженных волн. На рис. 36 изображены два таких годографа, построенные на основании данных табл. 14, в которой время регистрации волн выражено в секундах.
Годографы получены при взрывах из двух пунктов, расположенных из пикетах 0 и 18. Расстояние между сейсмоприемниками 50 м. Длина взрывного интервала 900 м.
Сущность, метода определения vэф сводится к следующему. Если взять на профиле ряд произвольных точек, например, точки 2, 4, 6 и т. д., вычислить и построить для них функцию U = t2в2— t1в2 (рис. 37), то эффективную скорость при углах наклона сейсмических границ до 10° можно найти по формуле
где L — длина взрывного интервала в м; ΔU — приращение функции U; Δx — приращение расстояния по профилю в м (рис. 37).
Для вычисления функции U лучше всего строить вспомогательные таблицы.
