Месяц: Июнь 2019

В обычных плотных портландцементных бетонах нормального твердения сохранность арматуры в значительной степени обеспечивается наличием щелочной среды (pH = 12*13,5). По мере повышения щелочности среды сверх указанной величины процесс коррозии арматуры практически не происходит, а в среде с pH = 13-14 коррозии стали при всех концентрациях кислорода не наблюдалось.

Бетоны автоклавного твердения характеризуются наличием слабощелочных сред, и вследствие этого защитное влияние pH среды незначительно. В таких бетонах сохранность арматуры определяется главным образом их плотностью и влажностными условиями дальнейшей эксплуатации.

Коррозия арматуры в бетонах автоклавного твердения начинается еще в процессе автоклавной обработки под воздействием высокой влажности, температуры и давления, при этом за счет интенсивного связывания гидроокиси кальция снижается pH среды. При этом создаются благоприятные условия для коррозии арматуры.

Такие условия появляются при автоклавной обработке железобетонных изделий на цементах с кремнеземистыми добавками, когда гидрат окиси кальция связывается кремнеземом песка. Этим и объясняется повышенная коррозия арматуры в плотных тяжелых автоклавных бетонах на песчанистом портландцементе по сравнению с коррозией арматуры в таких же бетонах на чистых портландцементах.

После автоклавной обработки изменяются условия внешней среды: температура и давление становятся близкими к нормальным, влажность бетона значительно уменьшается, постепенно приближаясь к сорбционной. В случае непосредственного попадания воды коррозия материала зависит от степени увлажнения и продолжительности высушивания, массивности конструкции, плотности бетона, температуры, скорости движения воздуха и прочих факторов.

В этих условиях коррозионные очаги, образованные в период автоклавной обработки, либо значительно развиваются, либо локализуются и коррозия практически не происходит.

Особый интерес представляет коррозия арматуры в легких бетонах автоклавного твердения на пористых заполнителях.

Обширные исследования, проведенные во ВНИИНСМ, РосНИИМС и других организациях, были посвящены в основном изучению коррозионной стойкости арматуры в легких силикатных бетонах.

С целью изучения коррозии арматуры в легких цементных бетонах автоклавного твердения в зависимости от условий внешней среды нами были проведены исследования. В опытах использовались легкие бетоны следующих составов: 1:1,23:1,07 (В/Ц = 0,9) на лианозовском керамзите, расход вяжущего 300 кг/м3; 1:1,71:1,43 (В/Ц=0,7-0,8) на ленинградском керамзите, расход вяжущего 350 кг/м3. Жесткость смесей составляла 30—40 сек.

После автоклавной обработки по режиму 2+6+2 ч при 9 ат были получены керамзитобетоны прочностью при сжатии 150— 200 кГ/см2, объемным весом в высушенном состоянии 1000— 1200 кг/м3 и прочностью 300—350 кГ/см2, объемным весом 1400—1500 кг/м3. Состав использованных вяжущих приведен в табл. 46.

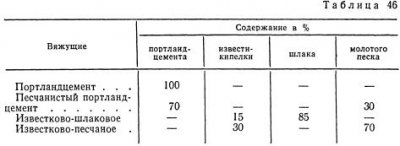

В качестве компонентов вяжущих применялись цемент Kapaдагского, известь-кипелка Домодедовского, доменный гранулированный шлак Ново-Тульского заводов и молотый кварцевый песок Люберецкого месторождения.

Для изготовления контрольных образцов, твердевших в нормальных условиях, был применен брянский портландцемент марки 600. В качестве крупного пористого заполнителя использовался керамзитовый гравий Лианозовского и Дубровского заводов, состоящий из двух фракций крупностью 5—10 и 10—20 мм в соотношении 1:1 по объему. Песок получали путем дробления крупных пористых заполнителей.

При изучении коррозии арматуры были приняты следующие условия: относительная влажность воздуха 60% и менее, 75— 85%, 95—100%, переменные температурно-влажностные, а также естественные атмосферные.

Испытание образцов при различной относительной влажности воздуха проводилось в термогигростатических камерах при температуре 30° С. Для ускорения коррозионного процесса ежедневно в камеры вводилось 20 л кислорода и углекислого газа в соотношении 1:1. Периодическое увлажнение образцов (1 ч) и последующее высушивание (23 ч, из них 6 ч при температуре 40—50° С производились на специальной установке. Сроки испытания составляли от 3 до 12 месяцев.

Для коррозионных испытаний были изготовлены бетонные призмы размером 100х100х400 мм с защитным слоем различной толщины: от 5 до 50 мм. Фиксация арматуры в форме осуществлялась специальными торцовыми элементами. Для армирования образцов использовалась проволока диаметром 4 мм.

После бетонирования и автоклавной обработки образцов выступающие концы арматуры обрезались и изолировались эпоксидной смолой. Через определенное время образцы-близнецы снимались с испытания для изучения состояния арматуры и бетона. При этом определялись глубина карбонизации бетона с поверхности и контактной зоны между бетоном и арматурой, величина pH жидкой фазы бетона, площадь поражения поверхности арматуры.

Для получения полной картины поражения арматуры использовался прибор конструкции С.Н. Алексеева, при помощи которого можно было получить фоторазвертку цилиндрической поверхности.

За период испытания в течение 12 месяцев в различных температурно-влажностных условиях наиболее агрессивными оказались режим периодического увлажнения водой, а также естественные атмосферные условия (табл. 47).

Коррозия арматуры начинается независимо от вида бетона и вяжущего еще в процессе автоклавной обработки. Если составной частью вяжущего является портландцемент, то коррозионное поражение захватывает 3—5% поверхности арматуры; если применяется известково-песчаное вяжущее — 30—40%.

При дальнейшем хранении образцов в среде с 60%-ной относительной влажностью коррозия арматуры со временем практически не развивается. В таких условиях керамзитобетонные конструкции могут использоваться без защиты арматуры.

Условием для развития коррозии арматуры является присутствие влаги в автоклавном бетоне. Поэтому при периодическом увлажнении, а также значительной относительной влажности воздуха (более 75—85%) коррозия стали велика, и во всех случаях требуется обязательная защита арматуры.

Применение различных по плотности заполнителей несколько влияет на величину первоначальной коррозии арматуры в период автоклавной обработки, однако это влияние практически не сказывается при длительных коррозионных испытаниях.

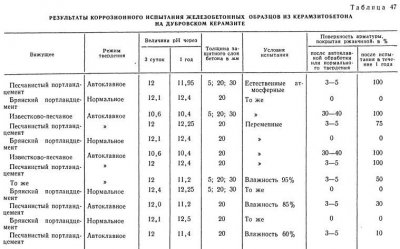

Результаты коррозионных испытаний показали, что в автоклавных керамзитобетонах существует потенциальная опасность коррозии стальной арматуры, и наличие в пористом теле бетона влаги является благоприятным условием для протекания коррозии, скорость которой весьма незначительна только при относительной влажности окружающего воздуха 60% и менее. Поэтому в случае применения автоклавной обработки железо-бетонных деталей стальную арматуру необходимо защищать от коррозии.

Средствами защиты арматуры от коррозии могут служить специальные добавки — замедлители коррозии и защитные покрытия арматуры.

Однако исследования показали, что, например, в изделиях из силикатных бетонов, особенно при высокой эксплуатационной влажности (свыше 75%), защитное действие ряда добавок-замедлителей коррозии ограничено временем. При переменном температурно-влажностном режиме эксплуатации изделий эти добавки могут дать даже отрицательный эффект.

Наиболее эффективным способом защиты арматуры от коррозии является нанесение на арматуру различных покрытий.

В результате исследований, проведенных в НИИЖБ, РосНИИМС, ВНИИНСМ и других институтах, разработаны наиболее эффективные виды покрытий для защиты арматуры в изделиях, предназначенных для условий высокой влажности и переменного температурно-влажностного режима. Это холодная цементно-битумная мастика, цементно-казеиновая, цементно-полистирольная и цементно-поливинилацетатная смеси. Как показали исследования, эти эффективные защитные покрытия не снижают сцепления арматуры с бетоном. Особенно интенсивно протекают процессы коррозии арматуры в ячеистых бетонах. Это связано с их значительной воздухопроницаемостью, которая в 10—100 раз больше, чем обычного бетона. Большое влияние оказывает также повышенная влажность ячеистых бетонов. Кроме того, высокая степень связывания свободной извести в процессе автоклавной обработки создает среду с низкими значениями pH и, следовательно, возникают благоприятные условия для протекания коррозии.

В связи с этим нормативными документами в России и за рубежом арматуру в ячеистых бетонах рекомендуется защищать специальными антикоррозионными обмазками. Наиболее эффективные из них — цементно-полистирольные, цементно-битумные и глиняно-битумные.

Важнейший вопрос для любого начинающего бизнесмена: как лучше вести свой бизнес — с нуля или сразу же приобрести готовую фирму?

В целом на сегодняшнем рынке присутствуют и активно используются оба варианта, однако, в последнее время все больше людей предпочитают начинать свой бизнес с уже зарегистрированным именем.

Сегодня продажа готовых фирм — это довольно востребованная услуга. Перед заключением договора о покупке следует очень хорошо изучить все условия, а также собрать максимум информации о компании-продавце. Откуда взялась такая популярность готовых фирм?

Этот момент можно объяснить некоторыми весомыми преимуществами данной покупки: во-первых, значительная экономия времени, а во-вторых, покупая уже зарегистрированную компанию, вы избегаете многочисленных проблем с бумажными делами. У нас в стране для того, чтобы создать новую фирму, придется обойти немалое количество инстанций, собрать множество бумаг, а также урегулировать все юридические вопросы, связанные с деятельностью будущей компании.

На сегодняшний момент стоимость готовых фирм значительно варьируется в зависимости от комплектации и вида деятельности – можно приобрести ООО, АО, ЗАО со счетом, без счета и другими дополнительными возможностями.

Фирмы с расчетным счетом

Приобретение готового предприятия с такой опцией — это очень выгодный вариант для стартапа. Наличие счета позволит сразу же начать деятельность и сэкономить огромное количество времени. Однако следует тщательно проверить репутацию юридической компании, у которой вы будете приобретать готовую фирму — довольно часто после покупки возникает множество проблем, связанных с неправильно оформленными документами, а иногда даже оказывается, что данная фирма нигде не была зарегистрирована.

Меньшая северная часть Центрального Предандийского бассейна находится на территории Боливии и Парагвая, а большая, средняя и южная — в Аргентине.

Западное складчатое и горное обрамление бассейна на севере резко представлено Восточной Кордильерой Боливии и Северной Аргентины. Эта Кордильера сложена палеозойскими, в основном ордовикскими и девонскими, в общем слабо метаморфизованными породами. Она представляет собой, видимо, полосу верхнепалеозойской складчатости системы Анд, значительно переработанную позднейшими движениями. Таким образом, хотя бассейн по общему своему положению и входит в группу предандийских бассейнов молодой складчатой системы Аид в целом, но значительная западная часть бассейна образована, видимо, на базе верхнепалеозойского предгорного прогиба. Этим и объясняется, очевидно, что из всех предандийских бассейнов лишь в данном бассейне нефтегазоносность приурочена к палеозою.

Южнее западным горным обрамлением менее четко служат отдельные элементы Сиерры Пампа, в частности, крупнейший из них — Сиерра де Кордова. Сиерра Пампа представляет собой ряд отдельных дифференциально поднятых и опущенных по разрывам блоков, сложенных в основном докембрийскими породами, частично перекрытых относительно маломощными верхнепалеозойскими и верхнетриасовыми слоями, а на опущенных блоках — и мощными континентальными верхнемиоценовыми и плиоценовыми толщами, Осадочный покров залегает полого гомоклинально на пенепленизированной поверхности докембрийского фундамента. В этом своеобразная черта описываемого предандийского бассейна: его горное обрамление частично представлено своеобразными глыбовыми поднятиями, а не складчатыми элементами Анд.

Восточным платформенным равнинным обрамлением бассейна служит западный склон Бразильского щита. На севере последний сложен докембрийскими породами, частично перекрытыми, погружающимися в недра бассейна слоями кембро-ордовика, силура и девона. На юге относительно опущенная часть щита в значительной мере перекрыта мезозойскими эффузивами, а на склонах его появляются, помимо палеозойских, также и триасовые, меловые и неогеновые отложения. Здесь Центрально-Предандийский бассейн нечетко разграничивается с Паранским.

Северное обрамление бассейна нечеткое. Условное разграничение Центрально-Предандийского бассейна со смежным с севера Верхнеамазонским бассейном охарактеризовано выше (см. описание Верхнеамазонского бассейна).

На юге бассейн разграничивается с бассейном Неукен полосой развития сильно опущенных элементов Сиерры Пампы за левобережье Рио Колорадо и далее к юго-востоку открывается в Атлантический океан.

Фундамент бассейна на его восточном платформенном склоне, по-видимому, докембрийский. В северной части западного складчатого борта бассейна фундамент, по-видимому, нижнепалеозойский, а нa крайнем юге, возможно, верхнепалеозойский, образованный погребенными гондванидами.

На северо-западной окраине бассейна, в области крупного выступа системы Анд, хорошо развита полоса передовых складок. В их строении принимают участие нижне- и среднедевонские, а в южной части полосы — также ордовикские и силурийские, пермские (пермо-карбоновые?), триасовые, в ограниченной мере меловые и третичные отложения.

В средней по широте части данной полосы общая мощность их достигает около 5000—6000 м, из которых около 1800 м приходится на преимущественно континентальные образования перми (пермо-карбона?) и триаса (гондванские отложения) и около 2500 м на третичную толщу. Все эти толщи погружаются к востоку в недра центральной части бассейна (рис. 207).

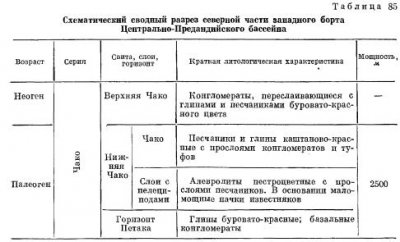

Схематический сводный разрез средней части описываемой полосы приводится в табл. 85.

В южной части полосы передовых складок и прилегающей к ним с востока зоне мощность континентальных верхнемиоценовых и плиоценовых отложений оценивается цифрой свыше 7000 м. Далее к востоку в центральной части бассейна фундамент, судя по данным сейсмометрических исследований, залегает местами на глубине свыше 5000 м. Скважинами же до глубины 3000 м вскрыты здесь континентальный плиоцен, морской верхний миоцен, континентальные отложения и эффузивы верхнего триаса, континентальная пермь и морской нижний девон.

В настоящее время промышленная нефтеносность известна лишь на северо-западной окраине бассейна. Здесь регионально нефтеносны нижне- и среднедевонские и пермо-карбоновые отложения, а именно.

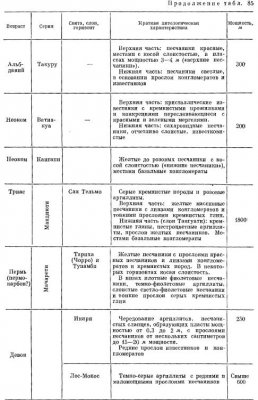

Пермь(пермо-карбон?)(гондванские отложения): свита Тариха и Тупамби. Песчаники с подчиненными конгломератами и кремнистыми глинами. Мощность до 1000 м. Коллекторы — песчаники. Развиты газоконденсатные залежи.

Средний девон: свита Икири. Чередование аргиллитов, алевролитов и песчаников. Редкие прослои известняков и конгломератов. Мощность до 250 м. Коллекторы — песчаники.

Нижний девон: свита Лoc Монос. Темноцветные алевролиты и глины с редкими и маломощными прослоями песчаников. Мощность более 600 м. Коллекторы — песчаники.

На отдельных месторождениях нефтеносны нижнетретичные (эоценовые) и верхнемеловые отложения:

Эоцен (?): серия нижняя Чако. Лагунные и континентальные алевролиты с прослоями песчаников; в основании — маломощные известняки.

Верхний мел: песчаники, подчиненные известняки и мергели, местами конгломераты.

Нефтеносные «верхние песчаники» (даний, серия Такуру) мощностью до 300 м и «нижние песчаники» (неоком, серия Кангапи) мощностью до 200 м.

Промышленная нефтеносность приурочена к зонам нефтегазонакопления, связанным с упомянутыми передовыми складками системы Анд на северо-западной окраине бассейна.

Отдельные месторождения связаны с брахиантиклиналями, как правило вытянутыми и осложненными надвигами, реже — сбросами. Залежи— пластовые сводовые, обычно разбитые на отдельные блоки (по-видимому, существуют и тектонически и литологически экранированные залежи). Удельный вес нефти, добываемой из девонских отложений, 0,73—0,81, в большинстве 0,74—0,77; из пермо-карбоновых отложений — 0,76—0,93, из меловых и третичных — 0,82.

Большая южная часть полосы передовых складок остается слабо разведанной; практически совершенно не разведан обширный платформенный борт бассейна. Здесь пробурены лишь отдельные глубокие скважины, в одной из которых установлены следы нефти в предположительно пермо-карбоновых отложениях.

В непогоду не обойтись без хороших ботинок или сапог. Но одной тёплой обуви недостаточно. Чтобы обувь хорошо грела ноги, нужны качественные стельки. Хорошие стельки спасут ножки и от холода, и от лишней влаги.

При выборе качественных стелек важно знать, что их свойства сильно зависят от материала, из которого они сделаны. Поэтому в магазине всегда первым делом надо смотреть на название материалов на этикетках.

Наиболее распространёнными являются стельки из обычного войлока. Однако против сильного холода они не спасут. Да и при обильной сырости вряд ли помогут.

Более эффективны шерстяные стельки. Однако они не очень удобны при сырой погоде. Если хочется купить шерстяные стельки, то лучше всего брать из верблюжьей шерсти. Такие стельки не держат неприятные запахи. Также можно остановить выбор на моделях с поглотителями запахов на базе активированного угля.

Отлично зарекомендовали себя комбинированные стельки. Такие модели обычно состоят из нескольких слоёв. Нижний слой изготавливается из алюминиевой фольги. Фольга замечательно отталкивает влагу. Верхний слой делается из мягкого тёплого материала, который прекрасно сдерживает холод.

Цветные натяжные потолки являются незамысловатым решением для любого помещения. Благодаря тому, что конструкции являются универсальными, клиент может сделать реальностью любую дизайнерскую идею, используя разные методы оформления. Натяжной потолок успешно впишется в оформление гостиной, кухонного пространства и санузла, демонстрируя высочайший уровень стойкости к износу.

Принимая во внимание отражающие характеристики полотна, выделяют следующие конструкции:

• Матовые;
• Глянцевые;
• Сатиновые.

Наибольшим спросом сегодня пользуются глянцевые конструкции. Благодаря своим прекрасным отражающим свойствам они стали оптимальным решением для помещений, характеризующихся небольшой площадью и низкими потоками. Их использование не ограничивается цветовой гаммой или какими-то иными факторами.

Что касается матовых полотен, то они чаще всего выполняются в пастельных оттенках, создавая интересные эффекты для просторных комнат, в которых вовсе не обязательно увеличивать пространство посредством отражающих характеристик конструкции. Что касается сатинового полотна – то это золотая середина меж матовыми и глянцевыми цветными потолками.

Среди преимуществ цветных натяжных конструкций стоит назвать:

• Посредством комбинирования разных тонов можно создавать необычный дизайн;
• Можно существенно сэкономить на декоративных элементах;
• Значительную сопротивляемость износу, что продлевает эксплуатационный период конструкции;
• Устанавливать полотно можно в комнатах, характеризующихся высочайшим уровнем влажности и резкими колебаниями температурного режима.

Фронтальный погрузчик сегодня является весьма популярной спецтехникой, которую используют максимально интенсивно. Для того, чтоб этот агрегат мог в течение весьма продолжительного периода времени функционировать с нужной отдачей, важно не только обеспечить ему полноценное обслуживание, но также грамотно подобрать и купить шины для спецтехники.

Сделать это вы может в компании ООО «Группа Компаний ВнешЭконом»: https://tehavtomir.ru/shiny, специализирующейся на поставках резины различных типов. Здесь вы найдёте продукцию от крупнейших мировых изготовителей. Доступны самые популярные типоразмеры и виды конструкций.

Напомним, что фронтальные погрузчики являются средне- и крупногабаритной техникой, нашедшей широчайшее применение в сельском хозяйстве, на коммунальных предприятиях, на складских мощностях, оптовых базах, в строительной отрасли и др.

Практический опыт говорит о том, что правильность выбора шин непосредственно влияет на работоспособность и продуктивность погрузчиков. Сделать это не так легко, так как указанная спецтехника эксплуатируется на различных поверхностях с разным уровнем интенсивности и под различными нагрузками. Вот почему в процессе выбора так важно учитывать целый ряд параметров:

До тридцати процентов возрастание средней скорости перемещения. Грамотный подбор рисунков протектора обеспечивает значительное увеличение скоростных показателей машин. Это позволяет машине в результате выполнить больший объём работ за точно такой же промежуток времени.

Возрастание манёвренности. Это крайне важно для всех отраслей использования фронтальных погрузчиков, ведь их часто эксплуатируют в условиях ограниченного пространства, когда не хватает места для маневрирования.

Надёжная и безотказная работа. Подобрав оптимальные шины по уровню грузоподъёмности и прочности, можно избежать сложностей с деформацией или даже полным разрушением колеса. Это крайне важно, поскольку любая подобная неисправность может привести к простою техники и к уменьшению рентабельности её эксплуатации.

Обычный минерал россыпей, формирующихся в областях развития парагнейсов и кристаллических сланцев, причем в некоторых случаях почти целиком слагает неэлектромагнитную тяжелую фракцию шлихов.
Кристаллизуется в триклинной сингонии, в пинакоидальном виде симметрии. Образует столбчатые и дощатые кристаллы, вытянутые по [001] и уплощенные по (100). Главнейшими формами на кристаллах дистена являются пинакоиды {100}, {010}, {001} и {110}.
В россыпях встречается ib виде угловатых или в различной степени окатанных, обычно уплощенных зерен и очень редко в виде обломков кристаллов. В обломочных частицах дистен обычно сохраняет главные свои морфологические признаки: характерную дощатую или удлиненнопластинчатую форму — для неокатанных зерен, ясно заметную уплощенность по (100) и вытянутость по [001] — для модификационных форм, возникающих в процессе длительного окатывания зерен. Предельно окатанные зерна дистена имеют дискоидальную или лепешковидную форму и всегда несколько вытянуты в одном направлении.
Цвет дистена различный: белый, голубоватый, сине-голубой, зеленоватый, желтоватый, серый, темно-серый (от включений углистых и глинистых частиц); нередко бесцветен и прозрачен. Голубая и синяя окраска в зернах дистена часто распределяется пятнисто. Вдоль трещинок спайности и отдельности иногда окрашен гидроокислами железа в желто-коричневый или грязно-бурый цвет.
Блеск стеклянный. Вследствие развития многочисленных внутренних трещинок спайности дистен нередко приобретает перламутровый блеск, особенно заметный на поверхностях уплошения зерен.
Спайность совершенная по {100} и ясная по {010}. Часто также отмечается отдельность по {001}, вследствие чего зерна дистена обычно обнаруживают две системы трещин, располагающихся почти перпендикулярно друг к другу. Раздавливается средне или легко, давая шестоватые спайные выколки с ровными поверхностями. Твердость различная по разным кристаллографическим направлениям, в среднем около 6. Уд. вес 3,6.
Под микроскопом обычно бесцветен. Двуосный отрицательный 2V=(-)75—82°; дисперсия угла оптических осей r>v слабая. В зернах, лежащих на плоскостях наилучшей спайности по (100), наблюдается коноскопическая фигура разреза перпендикулярно острой биссектрисе. Угасание зерен в этих сечениях косое, с:Ng около 30°. В разрезах по (010) угасание Ng’ относительно трещинок спайности по (100) почти прямое Ng= 1,728; Nm = 1,720; Np=1,712; Ng—Np = 0,016, в сечениях параллельно наилучшей спайности Ng—Nm = 0,008. Часто обнаруживает полисинтетическое двойникование по (100) и (001). Разновидности, окрашенные в голубой и синий цвет, в толстых зернах иногда заметно полихроируют с схемой абсорбции Ng≥Nm≥Np
В ультрафиолетовом свете и в катодных лучах большинство дистенов люминесцирует с. средней интенсивностью от красновато-розового до светлого малиново-красного. В кислотах нерастворим. Неплавок. Смоченный Co(NO3)2 и прокаленный приобретает интенсивную синюю окраску.
В угловатых осколках по внешнему виду сходен с цоизитом и силлиманитом, в окатанных зернах также с апатитом и баритом. Легко отличим от названных минералов по оптическим свойствам.
В коренных месторождениях дистен наиболее распространен в глиноземистых кристаллических сланцах, гнейсах, гранулитах и в других глубокометаморфизованных породах, где особенно тесно ассоциирует с гранатами пироп — альмандинового ряда, ставролитом, биотитом, роговой обманкой, иногда рутилом, сапфирином, гиперстеном и некоторыми др. Эта парагенетическая ассоциация минералов часто сопровождает дистен и в россьгпях. Изредка встречается совместно с турмалином и монацитом в кварцево-слюдяных сланцах в зонах контакта их с гранитными интрузиями, а также в некоторых гранитных пегматитах, залегающих в толщах глиноземистых метаморфических сланцев.

Гостиная, «зал», просто «большая комната» — все называют по-разному, но смысл вкладывают одинаковый. Это своеобразный центр притяжения, место, где собираются всей семьей, встречают гостей, одним словом – это «сердце» дома. И, конечно же, всем хочется, чтобы в сердце этом всем и всегда было тепло и уютно.

Да, «размер имеет значение», и здорово, когда квадратные метры позволяют воплотить в жизнь все представления о комфорте. Однако и на ограниченном пространстве вполне можно создать «островок» семейного счастья. И помогут вам в этом – несколько советов от специалистов компании «Европа-мебель».

Главный принцип при выборе мебели для гостиной небольших размеров – функциональность и универсальность. Ничего лишнего, и очень хорошо, если каждый «интерьерный элемент» будет способен исполнить несколько «ролей», сэкономив тем самым драгоценное пространство.

И для этого – вам, скорее всего, понадобится «великолепная пятерка и диван»: стол, стулья, шкаф, кресла и журнальный столик. Именно в таком сочетании будет легче найти точку равновесия, подобрать баланс количества и качества.

Диван – конечно же, раскладной. Разумеется, стоит заранее предусмотреть, где он будет расположен и уже исходя из этого выбрать механизм «раскладки» («книжка», откидные боковины, выдвигающаяся вперед «раскладушка»). Особое внимание – надежности этого механизма, ведь использовать его вы, скорее всего, будете часто. Наличие ящика для постельного белья – дополнительный плюс.

Комплект дивана и двух кресел – та самая классика, которая никогда не выйдет из моды. А уж если и кресла способны трансформироваться в кушетки – то о проблеме «спальных мест» можно будет смело позабыть!

Стол, способный менять свои размеры – тоже заметный участник «мебельной команды». Стол раздвигается, когда его нужно накрыть для гостей – и «сжимается» в будние дни, когда, к примеру, за этим столом делаются домашние задания. Еще один вариант – стол-трансформер, превращающийся в тумбу или подставку для цветов.

Журнальный столик на колесиках быстро «маневрирует» по комнате и этим не только решает различные практические задачи, но и вносит в привычную обстановку необходимое разнообразие и динамику.

Лучший вариант шкафа для ограниченного пространства – это шкаф-купе с раздвижными дверцами. Занимает немного места, охотно «ставится в угол», а зеркальные элементы в его оформлении зрительно «раздвинут границы» комнаты.

Также «добавят объема» светлые краски, использованные при отделке гостиной.

Ну а когда «основной состав» будет сформирован и займет свое место – самое время подумать о дополнительных декоративных элементах. Торшер, картина, этажерка, изящное напольное кашпо под диковинный цветок – даже одной удачно подобранной детали может быть достаточно, чтобы поставить финальную… нет, не точку – а восклицательный знак!

Одним словом – для полета фантазии небольшие «квадратные метры» совершенно не являются преградой. Экспериментируйте, пробуйте, не бойтесь удивить и окружающих, и самих себя – и однажды вы обязательно скажете про свою гостиную: «Да, это мой уголок! Да, наша гостиная — то самое место, где всем нам всегда спокойно и хорошо!»

Для проходки шпуров и скважин ударным способом применяют буровые коронки ударного действия, армированные пластинками твердого сплава.

Удары коронка получает от поршня перфоратора через составной бур. Бур состоит из нескольких штанг, соединенных между собой соединительными муфтами, удары поршня получает хвостовик, который и передает энергию удара коронке.

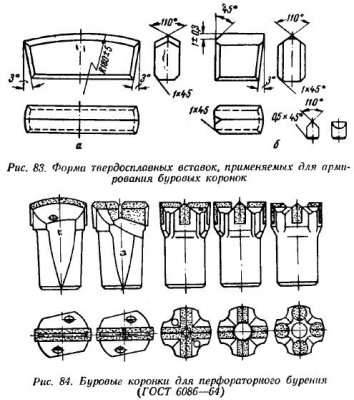

Буровая коронка для перфораторов (рис. 82) состоит из корпуса 1, в который впаяна пластинка твердого сплава 2. В нижней части корпуса имеется конус 3, с помощью которого коронка соединяется со штангой.

В зависимости от назначения коронок изменяются и их основные параметры. Выпускают коронки различного диаметра: однодолотные диаметром 28—52 мм и крестовые диаметром 32—43 мм.

Угол приострения коронки а = 110°, радиус заточки рабочего лезвия коронки R = 180 мм. Высота пластинки твердого сплава h = 18 мм, ширина b = 10 мм. Угол заточки боковой грани пластинки в =3°, угол конусности соединения коронки со штангой j = 3°30′.

Для проходки шпуров с помощью перфораторов инструментальная промышленность выпускает армированные твердосплавными пластинками буровые коронки с одним (рис. 83, а) и четырьмя (рис. 83, б) лезвиями. Для армирования коронок используют прямоугольные пластины или цилиндрические штыри из твердых сплавов.

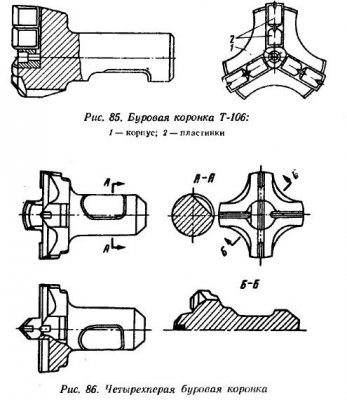

Основные типы буровых коронок для перфораторов (ГОСТ 6086—64) представлены на рис. 84.

Для проходки скважин ударно-вращательным способом с помощью пневмоударников применяют трех- и четырехлезвийные коронки. Трехлезвийная (трехперая) коронка T-106 (рис. 85) предназначена для проходки скважины диаметром 105 мм, а четырехперая коронка — диаметром 155 мм (рис. 86). Эти коронки в отличие от коронок для перфораторов имеют хвостовик, который входит непосредственно в корпус пневмоударника.

Для армирования буровых коронок ударного и ударно-вращательного действия используют твердые сплавы марок ВК15, BK11, ВК8В. Штанги для перфораторного бурения изготавливают из стали марки У7А и марки У8А. Они могут быть шестигранного и круглого сечения.

Ударным и ударно-вращательным способом с использованием перфораторов и пневмоударников проходят шпуры и скважины в основном в крепких и крепчайших горных породах с крепостью пород f = 10-20 по шкале проф. М.М. Протодьяконова. В трещиноватых породах для снижения вибрации и заклиниваний инструмента обычно используют трех- и четырехперые буровые коронки.

Вопрос выбора межкомнатных дверей рано или поздно занимает каждого, кто делает ремонт в квартире. Современный рынок предлагает широкое многообразие цвета, размера, материалов. Элитные двери могут быть изготовлены из натурального дерева, стекла, пластика. Двери эконом-класса часто мазонитовые (полое внутри полотно из прессованных древесных опилок с фигурной наружной филенкой).

Межкомнатные шпонированные двери выполняют больше эстетическую функцию, чем защитную, поэтому производитель постоянно придумывает новые дизайнерские решения. Любой магазин межкомнатных дверей в свой ассортимент включает двери различных производителей (в т.ч. из ближнего зарубежья), чтобы максимально удовлетворить запросы покупателей. В зависимости от финансовых возможностей и строительных наклонностей, можно выбрать только дверное полотно (особенно если возникла необходимость установки сразу нескольких одинаковых дверей) или полностью готовую дверь. Вся необходимая фурнитура, равно как и дверная коробка, притвор, наличники могут быть установлены самостоятельно.

Перед тем, как купить межкомнатные крашеные двери важно учитывать не только размеры проема, но и наличие пространства, необходимого для свободного их движения. Для стандартных размеров подойдет обычная одностворчатая дверь, которую, при отсутствии свободного места, можно установить на направляющих с роликами. Изюминкой интерьера могут стать складные двери типа ”гармошка”, при помощи которых большая комната делится на две, или экономится свободное пространство.

Заметим, что определиться с размерами проемов для межкомнатных дверей и выполнить все подготовительные работы следует на начальных этапах ремонта, а монтаж проводится непосредственно перед чистовой отделкой помещения (покраской или поклейкой обоев).
