Как оклеить стену стекловолокнистыми обоями




Как оклеить стену стекловолокнистыми обоями

Работать с обоями в ходе отделки стен несложно. Но, разумеется, каждый вариант подобного материала обладает своей спецификой применения. Если владелец выбрал стекловолокнистые обои, ему следует особенно внимательно подходить к работам по поклейке. Какие важные моменты придется в данном случае учесть? Наклеивание стекловолокнистых обоев предполагает осуществление следующих действий.

Подготовка стен к поклейке обоев

Вообще, обои стекловолокнистого типа не требуют особенно интенсивных подготовительных работ. Тем не менее, наклеивать материал на старую отделку нельзя. Поэтому придется устранить ее в первую очередь. Далее поверхность очищается от загрязнений, грибка и жирных следов, которые могут на ней присутствовать. Крупные неровности и трещины недопустимы, поэтому стена при необходимости обрабатывается штукатуркой или шпатлевкой. На них сверху наносят грунт.

Наклеивание стекловолокнистых обоев на стену

Гораздо быстрее наклеить материал получится, если изначально подготовить отдельные полотна обоев по мерке, снятой со стены помещения. Поскольку высота стен может различаться в зависимости от участка, к мерке желательно добавить примерно 5 см. Клеевой состав в данном случае должен быть предназначен для тяжелых материалов. Его подготавливают по инструкции, после чего наносят на стену. Покрывать клеем сами обои не требуется.

После таких подготовительных мероприятий полотно стекловолокнистых обоев прикладывают к рабочей поверхности и прижимают по всей площади. Чтобы на материале не остались заломы, а под ним не скопились пузырьки воздуха, стеклообои лучше разгладить мягким валиком. Он поможет и удалить излишки клея, которые устраняют смоченной тряпкой. Каждое следующее полотно стекловолокнистых обоев приклеивают без перехлеста с предыдущим, размещая его точно встык.

Окрашивание обоев после поклейки

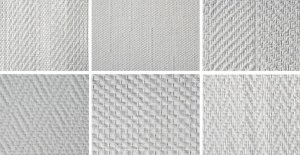

Исходный оттенок стекловолокнистых обоев – белый или светло-серый. Но материалу при желании можно придать любой цвет, покрасив его подходящей краской. Перед этим стекловолокнистые обои грунтуют либо сильно разбавленным клеевым составом, либо хорошо растворенной краской. Дальше покрасочный состав наносится валиком с мягкой шкуркой. Такой инструмент сможет прокрасить все полотно, даже с глубоким рельефом.

Эти процедуры позволяют обеспечить очень качественную отделку стен. Если владелец сможет провести их правильно, в дальнейшем он будет наслаждаться превосходным оформлением помещения.

Монтаж стропильных и подстропильных ферм, ригелей и балок покрытия



Стальные фермы и покрытия

На монтажную площадку конструкции стальных ферм поступают в виде элементов длиной 12 м и до подъема должны быть укрупнены в монтажные элементы на складе или у места подъема. Укрупняют фермы в вертикальном положении в кассетах, иногда в горизонтальном положении, что требует дополнительный площади и необходимости поворота фермы вокруг нижнего пояса (кантовки). При кантовке элементы фермы работают в условиях, сильно отличающихся от проектных: элементы фермы, кроме осевых усилий других знаков (вместо сжатия, растяжения), испытывают изгибающие усилия от влияния собственной массы из плоскости фермы.
Стропильные фермы являются несущими элементами конструкций покрытия. Монтируют фермы отдельными элементами или укрупненными блоками (фермы со связями и прогонами).
При монтаже ферм отдельными элементами условия их работы сильно отличаются от проектных из-за отсутствия раскреплений и смещения опор. В связи с этим необходимо рассчитывать устойчивость монтируемых ферм как во время подъема, так и после установки на опоры до монтажа связей. Строповку стропильной фермы в вертикальном положении производят за два узла верхнего пояса. Симметричные фермы пролетом 24 м можно стропить за центральный узел, но при этом из-за раскачивания затрудняется их установка. Опорами фермы при подъеме являются места строповки. После установки фермы и закрепления опорной стойки к оголовку колонны болтами устойчивость фермы недостаточна из-за отсутствия связей. Для обеспечения устойчивости фермы до ее расстроповки верхний пояс фермы закрепляют расчалками или распорками к ранее смонтированным конструкциям. Подъем и установку ферм производят с закрепленными расчалками и оттяжками.
При установке ферм на колонны жесткими блоками устойчивость их обеспечивается наличием связей (прогонов).
Проверку устойчивости стропильных ферм с опиранием нижним поясом при их подъеме и установке производят в соответствии с «Руководством по обеспечению устойчивости стальных ферм» или «Справочником монтажника стальных конструкций».
Расчет устойчивости фермы при расстоянии между узлами строповки более половины длины пролета, а также фермы с непараллельным очертанием верхнего пояса (треугольным, полигональным) производят сравнением усилия сжатого пояса с критическим для этого пояса усилием, при котором он теряет устойчивость. Данные для типовых ферм см. в табл. 5.4.


Монтаж стропильных и подстропильных ферм, ригелей и балок покрытия

Расчетом же определяют необходимость установки расчалок, места их расположения, диаметр и усилие натяжения. Расчалки изготовляют из стального каната и ставят симметрично с обеих сторон фермы, располагая их под одним углом наклона в плане и к горизонтальной плоскости, чтобы не вызывать изгибающих усилий в элементах фермы. Угол наклона расчалок к горизонту принимают не более 45° (рис. 5.23). Расчалки натягивают равномерно на одинаковое усилие различными лебедками или винтовыми стяжками, включенным в расчалки, и закрепляют к якорям, фундаментам соседних колонн или установленным конструкциям, прочность которых должна быть проверена расчетом. Усилие в расчалке принимается по расчету, но не более 3 т. При натяжении расчалок нужно следить за прямолинейностью верхнего пояса и вертикальностью ферм, производя пооперационный контроль. Для крепления расчалок применяют инвентарные переносные якоря. Расчетное усилие в якорях и винтовых стяжках принимают равным 1/3 разрывного усилия в канате расчалки в целом.
Центр тяжести установленной на колонны фермы, опертой нижним поясом, находится выше опорной поверхности, поэтому ферму проверяют на устойчивость против опрокидывания от ветровой нагрузки. Нагрузку принимают равной 120 Н/м2. В зависимости от высоты установки фермы нагрузку умножают на коэффициент возрастания скоростного напора и на аэродинамический коэффициент по нормам проектирования. При недостаточной устойчивости в середине пролета ставят пару расчалок или распорку к верхнему поясу.
Если одной пары расчалок по расчету недостаточно, ставят симметрично две пары. Ставить более трех пар расчалок не допускается. В этом случае должно быть разработано индивидуальное раскрепление верхнего пояса.
Оставлять фермы, закрепленные проектными болтами к опорам и расчалками (без связей), более 8 ч (одной смены) не допускается. В таком случае необходимо закрепить верхний пояс жесткими связями.
Данные по сечению расчалок, их натяжению, а также площадь распорок приведены в руководстве по устойчивости. На рис. 5.24 показаны места крепления расчалок для типовых ферм серии 1.460.2 и 1.460.4, в табл. 5.5 указаны места увязки расчалок.


Монтаж стропильных и подстропильных ферм, ригелей и балок покрытия


Монтаж стропильных и подстропильных ферм, ригелей и балок покрытия

Устойчивость ферм, опирающихся на колонны верхним поясом (фермы типа Молодечно серии 1.460-3-14), значительно выше, поэтому фермы не требуют временного раскрепления. Стропят их в двух узлах на расстоянии 6 м.
Подстропильные фермы пролетом 18, 24 м, монтируемые с опорными стойками, после установки закрепляют проектными болтами без применения расчалок. Устойчивость подстропильных ферм с большим пролетом следует проверять расчетом.
Строповку стропильных ферм, монтируемых отдельными элементами, собранных с опорными стойками или без них, производят двухветвевым стропом за узлы верхнего пояса в соответствии с табл. 5.5. При больших пролетах фермы и расстоянии между узлами строповки 12 м и более применяют инвентарные траверсы. При подъеме к ферме должен быть закреплен строповочный канат для прохода по нижнему поясу и при необходимости подвешены инвентарные площадки (рис. 5.25). Строповку подстропильных ферм также производят за два узла верхнего пояса двухветвевым стропом с полуавтоматическими захватами, позволяющими выполнять дистанционную растроповку фермы.


Монтаж стропильных и подстропильных ферм, ригелей и балок покрытия

Укрупненные блоки покрытия стропят за четыре узла с применением траверсы, что позволяет уменьшить высоту подвески, снизить сжимающие усилия на блок и исключить деформацию блока. Длина стропов должна обеспечить проектное положение блока при его установке на опоры независимо от положения центра тяжести блока. Пример строповки блока показан на рис. 5.26. Стропильные фермы перед монтажем располагают в пролете в вертикальном положении вдоль ряда колонн, чтобы не мешать проходу монтажного крана.
Монтаж ферм начинают со связевой панели (при поэлементном монтаже). Поднятую несколько выше опорной поверхности ферму наводят оттяжками на опоры, после чего монтажники коликами совмещают отверстия в ферме с отверстиями для крепления на колонне и ферму медленно опускают на опоры. При опускании следят за совмещением рисок на ферме и колонне. Положение фермы в плане выправляют за счет разницы диаметров отверстий и диаметров болтов.


Монтаж стропильных и подстропильных ферм, ригелей и балок покрытия

Первые две фермы ставят и закрепляют расчалками. Последующие фермы после установки до расстрапливания закрепляют распорками к ранее смонтированным фермам.
При монтаже ферм блоками расстроповку следует выполнять после прочного закрепления блока в соответствии с проектным положением. Наиболее рационален монтаж конструкция покрытия крупными блоками.
При сборке блоков на передвижном стенде в пролете в проектное положение их поднимают краном в башенностреловом исполнении соответствующей грузоподъемности, расположенным в этом же или соседнем пролете.
При сборке блоков на конвейерной линии или на стендах в торце цеха готовые блоки подают к месту установки (при их наличии) по подкрановым путям. Точная установка блока на колонны осуществляется подвижными домкратами, на которые опирается блок на установщике. При отсутствии подкрановых путей может быть применен наземный установщик, но это требует устройства в пролете железнодорожных путей.
Возможна также подача блоков под кран на тележках на железнодорожном или пневмоколесном ходу.
Подробно организация блочного монтажа конструкций покрытия описана далее. Все монтажные процессы следует осуществлять производя пооперационный контроль и соблюдая нормативные правила.
Отклонения от проектного положения установленных стальных ферм не должны превышать величин, приведенных в табл. 5.6.


Монтаж стропильных и подстропильных ферм, ригелей и балок покрытия



Монтаж стропильных и подстропильных ферм, ригелей и балок покрытия

Железобетонные фермы

Стропят железобетонные фермы с применением траверсы, что обеспечивает вертикальное направление подвесок. Места строповки указаны в чертежах фермы. Типовые фермы пролетом 24 м стропят в двух и четырех точках (рис. 5.27). Стропы имеют полуавтоматические замки, что обеспечивает дистанционное расстраливание. Устанавливая фермы, совмещают осевые риски и закрепляют элементы конструкции анкерными болтами или монтажной сваркой закладных деталей. Установленную ферму закрепляют монтажной или постоянной распоркой, которая обеспечивает устойчивость фермы и ее правильное положение. Оставлять первые фермы без закрепления связей или части плит на срок более 8 ч не допускается.
Установленные допуски отклонений железобетонных ферм:
— смещение осей ферм по нижнему поясу относительно осей на опорных конструкциях +5 мм;
— отклонение расстояний между осями ферм покрытий в уровне верхних поясов от проектных ±20 мм.
Конструкции фонарей монтируют отдельными элементами или укрупненными блоками. Укрупненными блоками монтируют зенитные фонари отдельно или включая их в блоки покрытия.


Монтаж стропильных и подстропильных ферм, ригелей и балок покрытия

При поэлементном монтаже покрытия поперечные конструкции продольного фонаря можно укрупнять со строительными фермами в вертикальном положении до подъема их на проектную отметку. При таком подъеме необходима проверка устойчивости поставленных конструкций и раскрепление их расчалками.
При установке продольных ферм фонаря необходимо также проверять их устойчивость до закрепления связями и ставить расчалки или распорки-подкосы. Строповку элементов фонаря осуществляют за два узла двухветвевым стропом, увязкой на «удав» с применением замков с дистанционным расстрапливанием.
Места строповки типовых конструкций фонарей и их раскрепления приведены в табл. 5.7.
При установке конструкций необходимо проверять правильность их установки, вертикальность положения и отсутствие кривизны. Допуски принимают аналогично допускам для ферм.


Монтаж стропильных и подстропильных ферм, ригелей и балок покрытия

Ригели, балки и прогоны монтируют также отдельными элементами или укрупненными в блоки. Предпочтителен монтаж укрупненными блоками, что позволяет собрать несколько мелких элементов в один блок на земле, в удобных условиях проверить качество работ, и сократить число подъемов и уменьшить трудоемкость работ.
Укрупняют при возможности по грузоподъемности монтажного механизма колонны с ригелями, балки рабочей площадки с настилом, прогоны с блоком ферм. Элементы настила между блоками монтируют отдельными элементами. Стропят конструкции в зависимости от их габаритов и массы в одной или нескольких точках. При поэлементном монтаже подъем производят с оттяжками и, если необходимо, с расчалками. Подъем прогонов при монтаже производят по несколько штук, с отдельной расстроповкой каждого, что позволяет сократить число подъемов.
Устанавливают элементы по намеченным рискам, совмещая монтажные отверстия и проверяя правильность-установки. Закрепление осуществляют болтами или сваркой.
Допуски на установку ригелей и балок принимают в соответствии с таблицей.

Фундамент дома: выбор бетона, варианты и сравнение

Бетон — это строительный материал, незаменим в использовании, поскольку является основной часть здания, связующим звеном между использованием остальных стройматериалов.

При закладывании фундамента многие факторы зависят от выбора правильной марки бетона, потому что именно фундамент — это самая прочная часть дома, его основа, которая в дальнейшем должна выдержать нагрузку стен.

Существует несколько видов бетона, специально созданных для производства следующих строительных материалов:

  1. Перемычки.
  2. Плиты для перекрытия.
  3. Плиты плоские, канальные.
  4. Ступени для лестницы.
  5. Блоки под постройку фундамента.

При составлении сметы на сооружение фундамента и здания в целом необходимо сразу определиться, какой бетон будете использовать, в каком количестве его стоит закупать и на какую часть здания уйдет определенное количество этого материала.

Если строится небольшой дом, или дом, в котором предположительно будет мало этажей, можно остановить свой выбор на бетоне М200 «Beraz». Этот вид бетона используют при сооружении каркасных домов, стены в которых возводят с использованием газобетона или пенобетона.

Если стену будут строить из кирпича, тогда хозяин этого сооружения должен понимать, какой высокой степени нагрузки подвергается сам фундамент, поэтому лучше купить бетон марки М300 или М400. Необходимо также обратить внимание на глубину промерзания грунта и наличие грунтовых вод, высоту дома, условия климата в данном регионе размещения, где происходит строительство.

Отдельной характеристикой, которой владеет бетон, является водонепроницаемость. Такой вид бетона часто укладывают в домах, где есть наличие подвального помещения, погреба. Грунт, содержащий протекание грунтовых вод, закладывают бетоном марки М450. С помощью этой марки и установки дополнительной гидроизоляции ваше помещение буде защищено от влаги и сырости.

Бетон марок М500, М550 создан для создания зданий специального назначения, он прочнее всех остальных выше перечисленных, в соответствии цена-качество.

Дополнительная черта бетона — сульфатостойкость. Если дома или постройки будут возводиться в тех местах, где размещено необычайно большое количество природных солей и присутствуют грунтовые воды, тогда нужно увеличить уровень сульфатоустойчивости.

Есть несколько способов, как этого достичь:

  1. Употребить модифицирующие добавки.
  2. Добавить в бетон сульфатостойкие компоненты.

Эти два ингредиента придется приобрести отдельно от бетона, их достаточно сложно найти, стоят они на порядок дороже самого бетона, поэтому об этом надо подумать заранее.

Добавить в Анти-Баннер

Все плюсы каркасной пристройки к дому





Многие люди, владеющие загородными домами, на том или ином этапе своей жизни начинают задумываться по поводу расширения пространства с помощью пристройки. Её можно использовать в роли полезного и комфортного пространства.

На сегодняшний день известно много технологий и материалов, которые можно использовать для возведения пристройки к жилому зданию. Это означает, что любой желающим может отыскать оптимальное решение для себя.

Мы хотели бы более подробно остановиться на каркасных пристройках, больше информации о них вы найдёте вот здесь: www.vintovyesvay.ru. Дело в том, что с годами спрос на такой тип строительства стремительно возрастает.

Популярность каркасных пристроек к дому можно объяснить их безупречным качеством, комфортом в использовании, возможностью в максимально сжатые сроки справится со всеми трои тельными процедурам, а также доступной ценой. Дело в том, что потратиться вам придётся только на покупку строительных материалов и на создание облегчённого варианта основания.

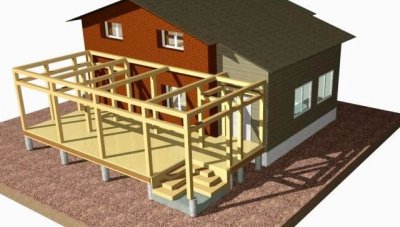

Основой конструкции выступает скелет – каркас, его чаще всего производят из обрезного бруса. Также из бруса можно создавать и иные элементы строений – нижнюю обвязку и стойки для углов. Стандартные стойки и перемычки создаются из обычных досок. Последние помогают также обозначить дверные и оконные проёмы. Толщина стоек должно соответствовать толщине слоя для теплоизоляции. При этом ширина шага меж стойками зависит от ширины материалов для утепления.

Среди преимуществ каркасной пристройки к дому важно также отметить:

• Все процедуры осуществляются быстро, но, при этом, без ущерба для качества строения;
• Доступную цену и использование небольшого количества материалов, что весьма комфортно в ходе строительства.
• Нет необходимости обустраивать массивное основание, так как речь ведётся о применении облегчённого варианта конструкции.
• Вы можете использовать различные методы и материалы для оформления пристройки, в любом случае она будет максимально комфортной и функциональной.
• Отдельно нужно вспомнить и о весьма положительном эксплуатационном периоде.

Усадка бетона




Изучением объемных изменений обычного (тяжелого) бетона нормального твердения установлено, что усадка его зависит от ряда факторов: расхода, вида цемента и тонкости его помола, водоцементного отношения, количества и качества крупных заполнителей, времени твердения.

Решающее влияние на объемные изменения бетона оказывают условия твердения. При твердении на воздухе бетон дает усадку, а при твердении в воде он не изменяется в объеме или незначительно разбухает.

В литературе содержится недостаточно данных по усадке плотных бетонов автоклавного твердения. Однако из имеющихся литературных данных и табл. 37 видно, что автоклавная обработка значительно уменьшает усадку бетонов по сравнению с теми же бетонами, твердевшими в нормальных условиях.







Лишь по данным А.Е. Десова, усадка тяжелых бетонов автоклавного твердения была больше, чем аналогичных бетонов нормального твердения, и составляла в возрасте 80 суток после запаривания по режиму 2+8+2 ч при 9 ат в среднем 500 мк/м против 200—300 у образцов нормального твердения.

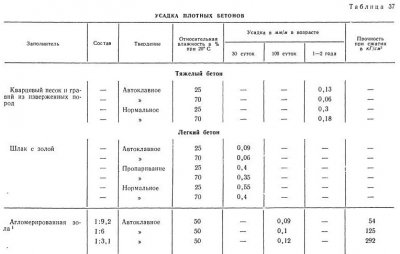

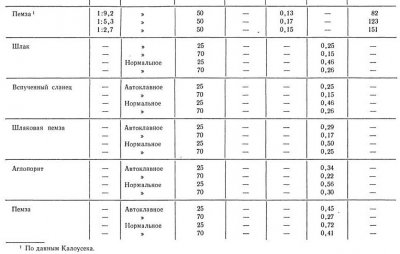

Нами были проведены исследования усадки плотных бетонов на различных заполнителях — тяжелых и легких. Усадку измеряли на консольном приборе при помощи индикатора с ценой деления 0,01 мм. Первый отсчет брали через 10—12 ч после автоклавной обработки. Дальнейшие измерения проводили в течение 150 суток. Поверхности образцов не изолировали; хранение их осуществляли в камере в воздушно-сухих условиях. Тяжелый бетон изготовляли состава: 1:1,97:3,92 с В/Ц=0,55 на гранитном и известняковом щебне; жесткость смеси составляла 60 сек. Запаривание образцов осуществляли через 4 ч после изготовления по режиму 2+8+2 ч при 9 ат. Результаты этих опытов приведены на рис. 77, из которого видно, что величина усадки бетонов автоклавного твердения составляет 0,08—0,11 мм/м, т. е. полученные значения согласуются с данными других исследователей.

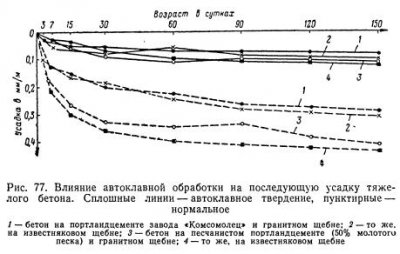

Необходимо отметить, что усадка тяжелого бетона одного и того же состава мало изменялась в зависимости от вида вяжущего и природы крупного заполнителя. В то же время усадка бетона нормального твердения значительно повышалась при использовании песчанистого портландцемента. В табл. 38 приведены данные по усадке легких бетонов, из которых видно, что у автоклавных образцов она была в 3—5 раз меньше, чем у образцов нормального твердения.

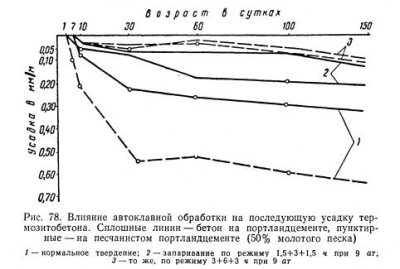

Сокращение режима автоклавной обработки (рис. 78) приводило к увеличению усадки термозитобетона марок 50—75 и других видов легких бетонов.

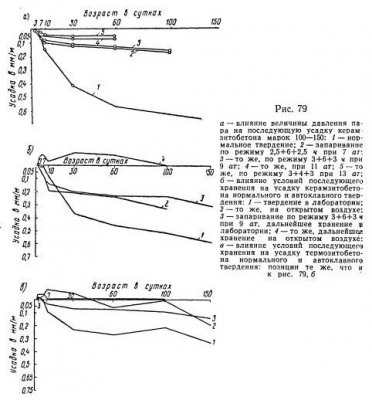

Влияние давления пара при автоклавной обработке на последующую усадку изучалось на керамзитобетоне марок 100— 150, изготовленном на бабушкинском керамзите. Запаривание производилось при 7, 9, 11 и 13 ат.

Результаты испытаний показаны на рис. 79, а, из которого видно, что запаривание бетона при более высоком давлении приводит к уменьшению усадки.

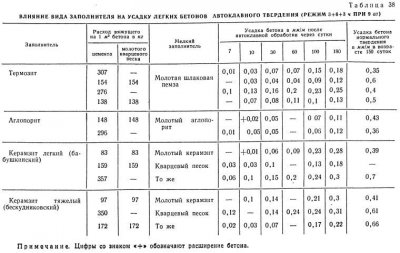

На рис. 79, б и в дано изменение усадки термозитобетона и керамзитобетона на бескудниковском керамзите в зависимости от условий последующего хранения. Образцы нормального твердения и подвергнутые различной тепловой обработке находились в воздушно-сухих условиях лаборатории и на улице в течение 5 месяцев (с мая по октябрь).







Как видно из графиков, усадка легких бетонов, находившихся на открытом воздухе, меньше, чем твердевших в лабораторных условиях.

В итоге необходимо отметить, что бетоны автоклавного твердения на плотных и пористых заполнителях имеют усадку, в 3—5 раз меньшую, чем те же бетоны нормального твердения.

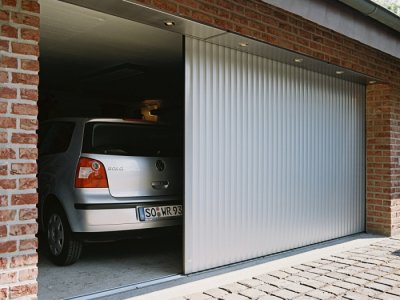

О чём важно помнить при выборе автоматики для откатных ворот?





На сегодняшний день откатные ворота активно используют в различных компаниях, а также в частных домах. Однако открывание и закрывание подобных ворот связано с определёнными временными затратами, а у некоторых фирм этого времени просто нет. Вот почему с каждым днём увеличивается число компаний, которые хотят автоматизировать въезд, ведь это обеспечивает целый ряд преимуществ.

В специализированных магазинах сегодня автоматика для откатных ворот представлена в весьма обширном ассортименте. Вы можете приобрести автоматику для створок с любыми параметрами, но для начала нужно оптимальный вид привода.

При покупке автоматики необходимо принимать во внимание следующие параметры:

• Размеры. Откатные и сдвижные ворота, как правило, весят немало. Вот почему один и тот же привод часто не может нормально работать на воротах с различным весом из-за разной мощности мотор-редуктора. Вот почему об этом факторе ни в коем случае нельзя забывать во время покупки привода. Но масса – это не единственный критерий, который нужно принимать во внимание, немаловажным фактором является также длина створки. Даже если ворот обладают одинаковым весом, но разными габаритами, то для них потребуются различные виды приводов. Более длинные образцы требуют значительной мощности.
• Размеры противовеса. Если мы имеем дело с откатными воротами, то этот показатель должен пребывать в диапазоне от сорока до пятидесяти процентов проезжей части. Только в этом случае приспособление сможет успешно работать с воротами. Если же размеры противовеса ниже, ем установлено, то наблюдается увеличение трения и нагрузки на ролики.
• Особенности климата. Как правило, отказ автоматики происходит именно в зимние месяцы. Это связано с понижением температурного режима, вот почему в регионах, где столбик термометра в морозную пору опускается слишком низко, нужно использовать технику со вспомогательным обогревом. Снежные массы также могут налипать на элементы автоматики, так что для заснеженных частей нашей страны требуется автоматика с резервом мощности.

Фазы, образуемые легирующими элементами в железных сплавах




Большинство легирующих элементов образуют в сталях фазы либо с железом, либо друг с другом, и только некоторые из них могут присутствовать в структурно-свободном состоянии (например, свинец, висмут, иногда графит).

Согласно традиционной классификации, образующиеся в легированных сталях фазы принято делить на твердые растворы и промежуточные соединения, к которым относят фазы внедрения, фазы Юм-Розери, фазы Лавеса и т.д. Х.Дж. Гольдшмидт под фазами внедрения предлагает понимать следующие соединения: твердые растворы внедрения (например, углерода в железе, кислорода в титане и т.д.); соединения внедрения (карбиды, гидриды, нитриды, и т.д.); переходные вещества (мартенсит, богатые металлом «полукарбиды» и т.д.); временные и искусственные фазы внедрения, возникающие во время диффузионных потоков или облучения.

Немаловажную роль в формировании специфических свойств легированных сталей играют элементы внедрения. Эти элементы создают возможность управления динамикой кристаллической решетки, способствуя или препятствуя образованию межатомных связей. Внешними средствами осуществления этого являются термообработка, пластическая деформация и введение легирующих добавок.

Твердые растворы являются фазами переменного состава и образуются в тех случаях, когда атомы различных элементов, смешиваясь в тех или иных соотношениях, способны образовать кристаллическую решетку. Твердые растворы могут возникать как на базе чистых компонентов, так и химических соединений.

Все виды взаимодействия между атомами подчиняются законам квантовой механики, но существующие теории твердого тела не в состоянии учесть влияние многочисленных факторов на структуру и различные свойства твердых растворов. Тем не менее в результате проводившихся более тридцати лет исследований (главным образом, Юм-Розери и сотрудников) были сформулированы некоторые общие правила относительно пределов растворимости в твердом состоянии:

1. Принцип изоморфизма кристаллических решеток.

Непрерывные ряды твердых растворов по типу замещения образуют металлы с одинаковой кристаллической решеткой. Если сплавляемые металлы полиморфны, то неограниченная взаимная растворимость может наблюдаться лишь между изоморфными модификациями.

2. Правило благоприятного размерного фактора (правило 15 %).

Неограниченная растворимость компонентов, образующих сплав, возможна лишь в том случае, когда разница в размерах их атомов не превышает 14-15 %.

3. Эффект электроотрицательной валентности.

Образование устойчивых промежуточных соединений должно сужать область ограниченных твердых растворов. Вероятность образования таких соединений определяется химическим сродством компонентов и будет тем больше, чем более электроотрицательным окажется один и электроположительным другой.

4. Эффект относительной валентности.

Одним из важных факторов, определяющих величину растворимости и главным образом устойчивость промежуточных фаз, является электронная концентрация — отношение числа валентных электронов к числу атомов: е/а. Растворимость в элементе с меньшей валентностью оказывается всегда больше, чем в элементе с большей валентностью.

Перечисленные условия для неограниченной растворимости в достаточной мере выполняются в железных сплавах. Модификация a-Fe образует непрерывные твердые растворы только с Cr и V, а модификация v-железо — с Ni, Co, Pt, Ir, Pd, Rd. При образовании твердого раствора решетка матрицы искажается. Параметр решетки твердого раствора двух компонентов с одинаковой или близкой структурой и периодами a1 и a2 должен линейно изменяться в зависимости от концентрации этих компонентов х1 и х2, выраженных в атомных долях (закон Вегарда):



Однако это уравнение является лишь первым, иногда весьма грубым, приближением. Различия в размерах атомов, форме их электронных оболочек обусловливают локальные искажения кристаллической решетки и приводят к возникновению ближнего порядка в твердых растворах, что и является одной из причин отклонения от закона Вегарда, базирующегося на модели беспорядочного расположения атомов замещения в однородно растянутой или сжатой решетке. Тем не менее попытки рассчитать или предсказать отклонения от закона Вегарда имели низкий уровень надежности, по-видимому, вследствие того, что главный фактор, ответственный за отклонение от закона Вегарда, еще не выявлен, а факторы, учтенные в предлагаемых моделях, вызывают лишь второстепенные эффекты.

Элементы внедрения образуют исключительно ограниченные твердые растворы как с железом, так и с другими металлами. Существует известная корреляция между растворимостью С, N, В, О, Н, с одной стороны, и атомным номером и кристалллической структурой растворителя, с другой. Исходя из величины энергии деформации решетки и термодинамических соображений, можно показать, что растворимость углерода и азота в металлах с г.ц.к. решеткой больше, чем в металлах с о.ц.к. решеткой, и скачком меняется при изменении кристаллической решетки. Примером является растворимость углерода в а-железе (0,018 %) и в v-железе (2,14 %).

Элементы внедрения изменяют многие физические свойства сплавов: электрические (возрастает электросопротивление), магнитные, механические. Внедренные атомы изменяют подвижность дислокаций и поэтому очень сильно влияют на механические свойства металлов, в частности на пластичность. Примесные атмосферы могут тормозить движение границ зерна. Бор вследствие относительно большого размера атомов склонен к сосредоточению на всякого рода дефектах, особенно на межзеренных границах. Тем самым он затрудняет их перемещение и рост зерна.

Твердые растворы большинства легированных сталей являются одновременно твердыми растворами внедрения и замещения. Твердыми растворами на базе a-железа являются феррит и мартенсит, а на базе v-железа — аустенит.

Феррит — твердый раствор легирующих элементов и углерода в a-железе. По типу замещения в феррите растворяются Cr, V (неограниченная растворимость), W, Mo, Ti, Al, Mn, Ni, Co, Si, и т.д. (ограниченные твердые растворы). Углерод, азот, бор, кислород и водород растворяются в феррите по типу внедрения.

Мартенсит — пересыщенный твердый раствор углерода в a-железе. Часть атомов железа может быть замещена атомами легирующих элементов. Зависимость параметров тетрагональной решетки мартенсита от концентрации углерода выражается уравнениями, предложенными Г.В. Курдюмовым и др.:



где а = (0,116 ± 0,002) 10в-10 м; в = (0,013 ± 0,02) 10в-10 м; v = (0,046 ± 0,01) 10в10; р — С, % (по массе).

Характер распределения углерода в мартенсите при прочих равных условиях определяется активностью его в исходном аустените, зависящей от вида и числа легирующих элементов в твердом растворе.

Характерными составляющими большинства легированных сталей являются карбиды — более твердые и вместе с тем более хрупкие фазы, чем мартенсит.

Наиболее часто встречающийся карбид сплавов железа -цементит Fe3C. Несмотря на свою сравнительно высокую устойчивость, он является метастабильной фазой, поскольку равновесной является система железо — графит. Кобальт и никель способствуют графитизации цементита, в то время как марганец, а также хром, если они находятся в твердом растворе, стабилизируют структуру цементита, пока избыточное содержание этих элементов не приводит к образованию специальных карбидов. Металлы IV и V групп — Ti, Ta, Zr, Nb — не могут замещать железо в Fe3C и вызывают переход к весьма устойчивым карбидам с решеткой типа NaCl. Ванадий действует таким же образом, но менее эффективно, поскольку он обладает незначительной растворимостью в Fe3C. Вольфрам и молибден способствует переходу цементита в двойной карбид Me6С.

Структура цементита была установлена методом рентгеновского структурного анализа, положения атомов углерода неоднократно уточнялись методом нейтронографического анализа. Гольдшмидт указывает, что решетку цементита можно получить из решетки аустенита путем внедрения в последнюю атома углерода и сдвига плотноупакованных слоев (111) в у-решетке с образованием незначительных складок в этих плоскостях. Этот подход важен для понимания процессов распада аустенита и мартенситного превращения.

Другой карбид железа — е-карбид (е-Fe3C) — предшествует в стали образованию цементита. Этот карбид образуется при низкотемпературном отпуске мартенсита путем когерентного выделения. Хотя состав карбида близок к Fe3C (с несколько пониженным содержанием углерода), он может значительно отклоняться от этой формулы. Явно выраженное уширение линий на рентгенограммах свидетельствует о широкой области гомогенности, а также о высоких внутренних напряжениях. Образование е-карбида можно рассматривать как процесс перестройки структуры углеродистых кластеров, существующих в состаренном мартенсите. В дальнейшем е-карбид переходит в тонкодисперсный цементит Fe3C, вследствие чего возникают значительные искажения решетки на границе раздела фаз. Изоморфизм е-карбида с несколькими другими гексагональными карбидами металлов создает возможность его стабилизации в присутствии таких легирующих элементов, как хром, ванадий и ниобий. Известно, что марганец оказывает сильное стабилизирующее влияние на е-карбид.

Кроме цементита, в легированных сталях встречаются карбиды Cr, Mo, V, W, Ti и некоторых других карбидообразующих элементов, так называемые специальные карбиды. Они, как правило, содержат два, три и более элементов, т.е. являются твердыми растворами на базе фаз внедрения. Многие карбиды при образовании твердых растворов достаточно точно следуют правилу 15 % Юм-Розери. Области однофазного твердого раствора и предела растворимости за частую точно совпадают, т.е. присутствие внедренного атома не играет существенной роли. Это совпадение говорит о преимущественно металлической связи в карбидах, что подтверждается величиной их удельного электросопротивления.

Структура и свойства карбидов зависят от положения металла в периодической системе Д.И. Менделеева. Так, металлы IV и V групп образуют наиболее тугоплавкие карбиды с кубической или гексагональной плотноупакованной решеткой (г.п.у.). Менее устойчивыми являются карбиды металлов VI группы, из которых карбиды Mo и W еще сохраняют простые структуры, но карбиды хрома имеют более сложные структуры с большими элементарными ячейками. Далее, после карбидов Mn, расположенного в VII группе, которые аналогичны карбидам металлов VI и V групп, наблюдается переход к структурам типа цементита для карбидов, образуемых на базе металлов VIII группы. Устойчивость этих карбидов понижается в следующей последовательности: Mn3C —> Fe3C —> Co3C —> Ni3С.

Кроме того, VII группа занимает особое граничное положение в том смысле, что устойчивые карбиды образует лишь марганец, расположенный в первом длинном периоде, в то время как металлы, расположенные в других периодах, карбидов не образуют.

Металлы IV группы образуют только монокарбиды типа MeC, состав которых может значительно отклоняться от стехиометрии, в то время как металлы V группы наряду с карбидами типа MeС (VC, TaC) образуют низшие карбиды Me2C с г.п.у. решеткой. Области гомогенности для карбидов металлов V группы сужаются, хотя они все еще достаточно широки.

Тенденция к многообразию форм и сужению областей гомогенности сохраняется и для карбидов металлов VI группы. В этом случае размеры металлических атомов становятся сравнительно настолько малыми, что при образовании карбидов происходит либо сильное искажение решетки металла (С), либо уменьшение последовательности упаковки (Mo, W). Кроме того, возникают прямые связи C-C, усиливающиеся в карбидах металлов VIII группы, (Fe, Co, Ni) до такой степени, что истинно равновесной фазой становится графит.

Железо слабо растворимо в кубических карбидах TiC, TaC, ZrC, NbC, которые поэтому присутствуют в легированных сталях в чистом виде, однако в VC железо растворяется, поскольку атом ванадия имеет меньший размер, близкий по размеру к атому железа.

Отмеченная особенность еще более характерна для хрома и марганца, но взаимная растворимость железа и карбидов хрома и марганца зависит от температуры.

Большое значение в легированных сталях имеет карбид Me23С6, который может быть карбидом одного элемента (например, Cr23С6), но может быть и двойным карбидом (например, Fe21W2C6). Карбид Me23С6 занимает ключевую позицию в системе фаз, образующихся в легированных сталях, в частности в сталях, содержащих хром. Карбид Me23С6 имеет кубическую гранецентрированную решетку с ребром элементарной ячейки а = 10,64*10в-4 м (для Cr23С6) и содержит 92 атома металла и 24 атома углерода. Карбид типа Me23С6 может служить наглядной иллюстрацией того, как кристаллографические закономерности определяют пределы изменения фактического состава карбидов. Например, в чистом карбиде Me23С6 железо может в широких пределах замещать хром, при этом кубооктаэдры остаются занятыми в основном атомами хрома, а имеющие меньший размер атомы железа занимают преимущественно кубические положения. Такое замещение может продолжаться до тех пор, пока атомы железа не займут все доступные для них положения, что соответствует замещению около 30 % (ат.) Cr. Начиная с этого момента для дальнейшего замещения атомов хрома атомами железа необходимо некоторое количество атомов молибдена или вольфрама. Это объясняется тем, что атомы железа начинают занимать центры октаэдров, которые для них велики. Избыток железа переводит карбид Me23С6 в цементит.

Между карбидом Me23С6 и аустенитом имеется определенная связь, обеспечивающая возможность быстрого выделения и повторного растворения карбидов в аустенитной матрице. В процессе обогащения либо обеднения карбида Me23C6 легирующими элементами и углеродом протекают превращения его в другие карбиды и некарбидные фазы.

В силу тех или иных причин в карбидных включениях может наблюдаться химическая неоднородность. Микроградиент содержания металла в карбидном включении имеет место в направлении от периферии к центру. В результате обезуглероживания может возникнуть градиент содержания углерода. В предельных случаях наличие градиента также будет приводить к переходу карбида в другое промежуточное соединение или к растворению в матричной фазе. Физический характер перехода определяется структурными соотношениями и скоростями диффузии.

В легированных сталях образуется ряд соединений железа с металлическими легирующими элементами — интерметаллиды. Наиболее часто встречаются о-фазы, обнаруженные в целом ряде систем на основе железа: Fe-Cr, Fe-V, Fe-V-Co, F-Cr-Co, Fe-Mo-Co. Элементарная ячейка о-фазы имеет тетрагональную сингонию и содержит 30 атомов. В распределении атомов нет строгой определенности, часть атомов распределяется статически. Это, по-видимому, обусловливает широкую область гомогенности существования о-фаз (например, от 43 до 49 % в системе Fe-Cr). Расстояние между атомными слоями в структуре о-фазы системы Fe-Cr равно 2,28*10в-10 м, что значительно меньше кратчайших расстояний Fe-Fe в решетке a-железа (2;48*10в-10 м) или Cr-Cr в решетке хрома.

о-Фаза образуется из a-твердых растворов или из b-феррита высоколегированных хромистых сталей, содержащих Mn, Mo, Nb, Si. Образование o-фазы сопровождается резким повышением твердости и хрупкости стали, снижением ее пластичности и поэтому в большинстве случаев является нежелательным.

Процессы при спекании вольфрамокобальтовых твёрдых сплавов (BK)




Спекание твердых сплавов на основе монокарбида вольфрама производится при температурах выше 1350°, следовательно, выше температуры плавления эвтектики вольфрам + кобальт + углерод. Уже давно предполагалось, что металлургические процессы, происходящие между твердыми кристаллами карбида вольфрама и жидкой фазой, возникающей во время спекания, имеют большое влияние на свойства готового продукта. Для выяснения условий спекания вольфрамокобальтовых твердых сплавов необходимо сначала изучить трехкомпонентную систему вольфрам — кобальт — углерод.

Трехкомпонентная система вольфрам — кобальт — углерод. Твердые и жидкие фазы, возникающие в системе вольфрам — кобальт — углерод в процессе спекания, были исследованы сравнительно недавно. Явления спекания в псевдобинарной системе монокарбид вольфрама — кобальт оказались весьма сходными с процессами спекания керамических материалов при наличии жидкой фазы. В качестве примера здесь можно указать на классическую систему Al2O3—SiO2.

Систему вольфрам—кобальт — углерод исследовали Такеда, Браунли и, в последнее время, Раутала и Нортон. Строение WC-Co сплавов исследовали еще раньше Хойт, Виман и Келли, Сайкс и русские исследователи Корольков и Зарубин.

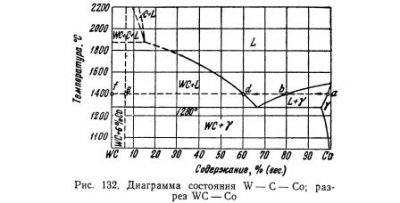

Разрез WC—Co. Наибольший практический интерес представляет разрез WC—Co. Ниже поясняются процессы спекания типичного твердого сплава с 6% Co на основании этой псевдобинарной системы, согласно Такеда (рис. 132). Если нагревать тонкоизмельченную спрессованную смесь 94% WC и 6% Co (вертикальная пунктирная линия на диаграмме состояния, рис. 132) до температуры 1400° (здесь для упрощения не учитываются процессы диффузии при предварительном спекании между 600 и 1200°), то связующий металл еще не будет жидким, так как чистый кобальт плавится только при 1490°. Однако кобальт растворяет карбид вольфрама еще в твердом состоянии, так что температура плавления кобальта постепенно снижается и он начинает медленно плавиться в точке а при растворении около 1,5% WC. (Согласно новым исследованиям, область гамма при этой температуре распространяется до значительно более высокого содержания WC; это, однако, ничего не меняет в построении нашей модели процесса спекания.)



С увеличением продолжительности спекания растворяются другие мельчайшие частицы карбида вольфрама как в образовавшемся расплаве, так и в твердой фазе, и таким образом приблизительный состав смещается от точки а к точке b. В этой точке связующий металл полностью исчезает: образовавшаяся жидкая фаза имеет состав 81% Co и 19% WC.

Спеченное изделие состоит приблизительно из 91,5% карбида вольфрама и 8,5% жидкой фазы состава точки b (количественная доля этой жидкой фазы вычисляется по правилу рычага, по соотношению 100 ef/bf). Если после этого короткого спекания охладить спеченные изделия, то, согласно Такеда, в фазе связующего вещества должны быть найдены бинарная эвтектика (у плюс графит или у + n) и метаетабильная тройная эвтектика (у + n + графит), так как при малом содержании углерода и вольфрама фаза n несколько более стабильна и легче возникает, чем стабильная фаза монокарбида вольфрама. Однако фактически очень трудно или почти невозможно доказать наличие упомянутой эвтектики у слабо или низко спеченных образцов. Вероятно, в тонкодисперсной системе «твердое соединение — связующий металл» при небольшом избытке твердого соединения образование эвтектической структуры в очень тонких пленках связующего металла подавляется.

При продолжении спекания расплав растворяет новые частицы WC и состав жидкости смещается от точки b к точке d (40% WC), где устанавливается состояние равновесия между твердым WC и расплавом.

Жидкий расплав составляет теперь примерно 11 % общей массы, так что количество связующего, вещества почти удвоилось. Если бы в точке b температура спекания сильно колебалась, например между 1375 и 1500°, то соответственно кривой ликвидуса могло бы еще более раствориться WC или, наоборот, первичный карбид вольфрама был бы вновь выделен из расплава. Однако при достижении точки d усадка почти полностью заканчивается. Если спеченное изделие быстро охлаждать с точки d, то, согласно Такеда, из расплава должны выпадать первичные кристаллы фазы ч, двойная эвтектика (фаза n + графит) и тройная эвтектика (у + n + графит). Однако при умеренном или медленном охлаждении образуется устойчивая фаза WC, а не фаза ч, если сплав содержит достаточное количество углерода. Следовательно, должны выпадать сначала кристаллы WC, а затем двойная эвтектика (у + WC), причем выпадение должно полностью, закончиться при 1280°. В большинстве случаев, однако, WC кристаллизуется на нерастворенных частицах карбида вольфрама, вызывая их рост. Поэтому в обычных твердых сплавах образование указанной эвтектический структуры не наблюдается. Это подтвердили также Берг и Крайнер. у-фаза содержит при затвердевании приблизительно 4%WC в твердом растворе. Однако растворимость становится значительно меньше с падением температуры, и таким образом в твердом состоянии выделяется еще больше карбида вольфрама, у-фаза содержит в твердом растворе при низкой температуре меньше 1 % WC.

Такеда не приводит данных о растворимости кобальта в монокарбиде вольфрама при высоких температурах.

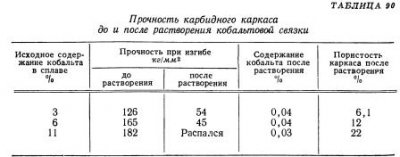

На основании микроскопических исследований образцов, спеченных в угольнотрубчатых печах, кобальт может в твердом состоянии растворять до 15% WC при 1320°. Эвтектика при 35% WC должна возникать только при температуре 1320°. Рентгенографическими исследованиями спеченных образцов установлено, что эвтектика образуется при 37% WC и температуре 1235°. При этой температуре кобальт должен в твердом состоянии растворять около 12% WC. Эдвардс установил гомогенность структуры твердого раствора при изучении шлифа литого образца с 20% (вес.) WC, отожженного при 1250° в течение 24 час. и затем закаленного. Растворимость WC в кобальте в твердом состоянии должна быть при этой температуре даже еще выше [22% (вес.)].



При обычной продолжительности спекания от 1 до 4 час. ниже температуры появления эвтектического расплава почти не приходится рассчитывать на высокую растворимость WC в кобальте. Различные результаты исследований, без сомнения, объясняются недостигнутым равновесием. При микроскопических исследованиях спеченных и литых сплавов WC-Co с содержанием меньше 40% WC были установлены три вида эвтектической структуры, а именно: игольчатая, скелетная («рыбьи кости») и дендритная. Подробные данные об этих фазах отсутствуют.

Согласно Такеда скелетная структура соответствует метаcтабильной эвтектике (у + n), дендритная фаза — метастабильной тройной эвтектике (у + n + графит) а игольчатая структура представляет стабильную двойную эвтектику (у + WC).

Авторы предположили даже большую растворимость кобальта в WC при более высоких температурах.

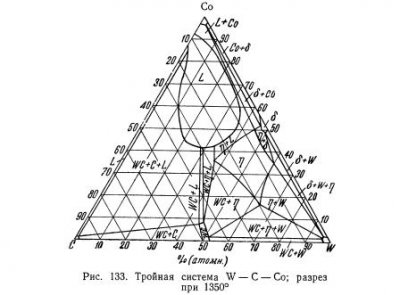

Разрез диаграммы W—Co—C при 1350°. Исследования Браунли привели к диаграмме, разрез которой при 1350° показан на рис. 133. Бинарные системы вольфрам — углерод, углерод — кобальт и кобальт — вольфрам исследованы в ряде работ.

Браунли исследовал прессованные образцы, которые с различной продолжительностью спекал в вакуумных печах. После медленного охлаждения с печью или после закалки в ртути или в вакуумном масле было произведено рентгенографическое исследование при комнатной температуре. Интересно отметить вывод: Браунли, что монокарбид вольфрама, область существования которого лежит между 50 и 52% (атомн.) W, в состоянии растворять некоторое количество кобальта при температурах, превышающих 1350°. Эта растворимость более явно выражена у карбидов IV и V групп периодической системы и у твердых растворов, с карбидами VI группы, согласно металлографическим исследованиям Киффера.

При не слишком резком охлаждении растворенный кобальт вновь очень быстро выпадает из твердого раствора. В присутствии свободного углерода, а также при недостатке углерода появление насыщенных твердых растворов WC и Co практически подавляется либо в результате выпадения графита, либо в результате появления фазы n.

Для фазы n Такеда приводит формулу CosW3C, Берг к Крайнер сообщают также составы Co2W4C или Co2W2C, Браунли установил область существования этой фазы при 1350° в следующих границах ,% (атомн.):



Фаза n, усиливающая хрупкость и очень нежелательная в промышленных твердых сплавах, была найдена еще Сайксом и др. и принята за двойной карбид переменного состава. Она возникает при недостатке углерода, а также при слишком быстром охлаждении. Металлографически она легко обнаруживается благодаря быстрой протравливаемости щелочным железосинеродистым калием, причем она окрашивается в темный цвет. Бабич, Гарянов, и Кислякова считают, что установили наличие фазы n1 и n2. Кислякова индицировала фазу n1 (13,6% Co, 1,4% С, 85% W) как Co2W4C, а фазу n2 (24,1% Co, 0,8% С, 75,1 % W) как Co6W6C. Карбид вольфрама W2C, по данным Браунли, у спеченных сплавов в присутствии кобальта не образуется, так как он быстро превращается при температуре 1350° в WC + W или WC + W + n.

По данным Такеда, в зависимости от содержания углерода и условий охлаждения может возникнуть стабильное или метастабильное состояние системы WC—Co. Для выяснения свойств связующей металлической фазы в твердых сплавах этой системы Берг и Крайнер исследовали металлографически и рентгенографически литой сплав с 33,3% W, 63,4% Co и 2,3% С, соответствующий стабильной тройной эвтектике, и параллельно сплав с меньшим содержанием углерода (35,2% W, 62,9% Co и 1,4% С). После термической обработки производились также магнитные измерения и измерения твердости. Результаты исследований совпадают с практическим опытом.

На основании рентгенографических, микроскопических и термических исследований Раутала и Нортон составили полную диаграмму стабильного состояния системы вольфрам — кобальт — углерод и определили изотермический разрез диаграммы при 1400°. Наряду с известной фазой n, были рентгенографически найдены два других соединения, а именно, фаза в, соответствующая составу Co3W6C, и фаза х с составом C03W10C4. Благодаря работе Раутала и Нортона с учетом результатов прежних исследований система вольфрам — кобальт — углерод сейчас достаточно широко выяснена.

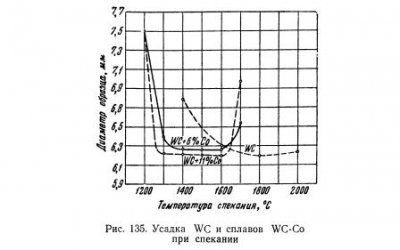

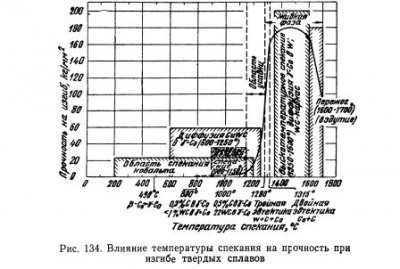

Процессы спекания технических сплавов WC-Co. Предварительно следует остановиться на одной работе Франсена. Он обратил внимание, что неполностью спеченные или спеченные при низких температурах твердосплавные пластинки характеризуются скоплениями кобальта, и принял их за эвтектику кобальт + углерод. При мокром размоле кристаллы карбида вольфрама покрываются тонкой пленкой кобальта, что легко обнаруживается при испытании магнитом. Однако незначительное количество кобальта вследствие сильного ударного воздействия мельничных шаров соединяется в образования — чешуйки, которые при спекании являются причиной местного возникновения большого количества эвтектического расплава и значительных участков у-фазы. Если отшлифовать изделие, предварительно спеченное при высокой температуре, то эти кобальтовые чешуйки приобретают металлический вид. Если температуру предварительного спекания повысить, например, до 1200° (оставаясь при этом на температуре ниже температуры тройной эвтектики вольфрам + кобальт + углерод 1280° и двойной эвтектики кобальт + углерод 1315°), то ставший пластичным кобальт образует благодаря объемной самодиффузии в плоском сечении двухмерную связанную пористую сетку, а в пространстве — оболочку вокруг зерен карбида вольфрама, на которые эта оболочка «натягивается» благодаря поверхностной диффузии. На поведение кобальтовой фазы при спекании не влияет карбид вольфрама и углерод, -поглощаемый кобальтом в результате диффузии в твердом состоянии. Если поднять температуру до 1315°, то сначала -возникает двойная эвтектика кобальт + углерод, если только в изделии содержится достаточное количество свободного углерода или науглероживающая среда доставляет его при достаточно продолжительной диффузий. Большинство твердосплавных шихт WC-Co и WC-TiC-Co содержит несколько десятых процента свободного углерода; при смешивании карбида вольфрама с 5% Co достаточно поэтому около 0,5% свободного углерода для образования эвтектики кобальт + углерод с содержанием 2,6% C и, соответственно, образования жидкой фазы уже при температуре 1300°. Если в твердосплавной шихте нет достаточного количества свободного углерода, то безусловно сначала возникает тройная эвтектика вольфрам + кобальт + углерод (температура плавления 1280°), так как газовое науглероживание кобальта требует много времени и цементация происходит с заметной скоростью только при наличии жидкой фазы.

Даже при некотором недостатке углерода (слегка недоуглероженный карбид вольфрама) сначала при несколько более высокой температуре образуется жидкая фаза. После охлаждения подобных сплавов возникает значительное количество фазы n. При спекании в науглероживающей атмосфере (угольные трубчатые печи с сухим водородом или высокочастотные вакуумные печи с угольной засыпкой пластинок при незначительно пониженном давлении водорода) жидкая фаза, конечно, быстро поглощает углерод и легко отдает его ненасыщенным карбидам. Благодаря этому при спекании пластинок с недостаточным содержанием углерода в науглероживающих условиях получаются сплавы, у которых карбидная фаза содержит стехиометрическое количество углерода, в то время как при вакуумном спекании вследствие раскисления обычно происходит слабое обезуглероживание и легко возникает более или менее значительное количество фазы n.

Учитывая растворимость углерода в кобальте при 1000°, следует скорее предположить образование эвтектики кобальт + углерод при наличии свободного углерода, чем тройной эвтектики вольфрам + кобальт + углерод, вследствие сравнительно малой скорости диффузии карбида вольфрама в кобальте. Авторы не склонны разделять мнение, что при отсутствии свободного углерода кобальтовая фаза поглощает в результате диффузии углерод из монокарбида, который позднее вновь науглероживается, а также не разделяют взгляд, что спекание всегда проходит через фазу n.

Состав образующейся при 1350° жидкой фазы в зависимости от содержания кобальта и углерода совершенно однозначно определяется по диаграмме, составленной Браунли. При температуре 1300° область жидкого сплава несколько сужается, а при температурах спекания от 1450 до 1500° соответственно несколько расширяется.

Кобальтовые чешуйки Франсена являются, по-видимому, местным образованием эвтектики, зависящим от подходящей концентрации. В зависимости от присутствия свободного углерода и науглероживающих газов и, в особенности, от продолжительности нагревания состав этой эвтектики меняется в широкой области от эвтектики кобальт + углерод до вольфрам + кобальт + углерод.



Образование жидкой фазы можно легко проверить по кривым нагревания и охлаждения при помощи термопары, введенной в отверстие спекаемой пластинки. По результатам исследований Киффера при образовании эвтектических расплавов изменяется также отражательная способность твердосплавных пластинок, что можно легко проследить, наблюдая за спекаемым изделием через кобальтовое стекло.

На рис. 134 показана прочность при изгибе твердого сплава 94% WC — 6% Co в зависимости от температуры спекания. Спекали заготовки, спрессованные при 300 кг/см2; размеры зерен карбида вольфрама после мокрого размола 1—2 u. При нагревании прессовок до температуры выше 400° начинается превращение в-кобальта в у-кобальт независимо от того, состоял ли кобальтовый порошок из чистого в-кобальта или смеси в- и у-кобальта. Область 200—1200° обозначена как область спекания кобальта, хотя здесь, кроме того, начиная с 800—900°, заметны также явления спекания карбида вольфрама в местах контакта. В способе так называемого двукратного спекания упрочнение прессованной заготовки при нагреве при 800—1100° практически используют для возможности механической обработки твердосплавных пластинок.

При повышении содержания кобальта необходимо снижать температуру предварительного спекания; повышение содержания карбида титана при более низком содержании кобальта требует, наоборот, более высоких температур спекания. В температурном интервале 600—1250° (т. е. в области диффузии) параллельно упрочнению кобальта происходит растворение свободного углерода и мельчайших твердых частиц карбида вольфрама. Растворимость в у-кобальте углерода составляет при 800° около 0,3%, при 1000° около 0,5% С; соответствующая растворимость WC в кобальте составляет при 800° меньше 1%, при 1000° около 2% (рис. 132). Эти диффузионные процессы облегчаются в результате мокрого размола и тонкодисперсного распределения компонентов. В настоящее время нет достаточных данных о скорости диффузии карбида вольфрама и углерода в кобальте. Некоторое количество кобальта и диффундирует по поверхности кристаллов карбида вольфрама в капилляры, щели и по границам зерен вторичных кристаллов карбида вольфрама. Объемная диффузия кобальта в карбиде вольфрама при этих температурах еще невозможна.

При температуре тройной эвтектики вольфрамф + кобальтф + углерод (1280°) или двойной эвтектики кобальтф + углерод (1315°) резко возрастает прочность спеченного изделия. Жидкая фаза смачивает карбиды и, проникая в промежуточные поры и капилляры основной массы, до известной степени пропитывает ее. В первую очередь происходит своеобразная «пайка кобальтом» первичных кристаллов; при повышении же температуры весьма небольшое количество кобальта внедряется также и в решетку рекристаллизованного карбида вольфрама. В изменении высокоактивных первичных кристалликов карбида вольфрама по направлению от реального кристалла к идеальному Киффер видит одну из причин резкого роста прочности при связывании кобальтом карбида вольфрама. Нортон указывает также, что влияние надреза на снижение прочности пропитанных кобальтом кристаллов карбида вольфрама значительно меньше, чем обычно у твердых и хрупких металлических соединений.

Жидкая фаза растворяет также слабые связи («мостики») между исходными кристаллами карбида вольфрама и кристаллическими агломератами, уже образовавшиеся при предварительном спекании. Силы поверхностного натяжения приводят к усадке и образованию пропитанных кобальтом карбидных агломератов с плотной структурой, причем линейная усадка составляет 20—30%, а объемная 40—50%. Компактность слегка рекристаллизованных а1-WC кристаллов (из агломерированных первичных частиц образуются небольшие многогранные кристаллики) значительно больше, чем у прессовки, так что кристаллы карбида могут расти в новых местах контакта, образуя в зависимости от продолжительности спекания более или менее пористый вольфрамо-карбидный каркас. В области высокотемпературного спекания между 1350 и 1600° (практически используется только область от 1375 до 1550°) наступает сильный рост зерен твердого раствора а1-WC. Вследствие общей рекристаллизации из круглых а-кристалликов выкристаллизовываются частицы а2. При продолжительном спекании а2-кристаллики могут достигать размеров 50 u и больше. В то время как у однофазных систем термодинамически наиболее стабильное конечное состояние с минимальной энергией представляет монокристалл, у гетерогенной системы WC—Co структурное равновесие наблюдается при температуре 1500° при размерах зерен а2-твердого раствора 50—100 u. Технологически при приготовлении твердых сплавов стремятся устранить усиленную рекристаллизацию a-фазы, так как с этим связано падение твердости, правда, при некотором увеличении вязкости. Ниже, в табл. 93 приведены данные о соотношении различных фаз в технических твердых сплавах.

Нежелательное образование крупных зерен a-фазы при температурах выше 1500° — результат чрезмерного спекания. При температурах выше 1500° начинается вспучивание спекаемой массы карбида и связки. Все более и более обогащаемые кобальтом кристаллики a-твердого раствора распадаются на параллельные пластинки. До сих пор не выяснено, какую роль играет при этом давление паров кобальта или давление паров над образовавшейся жидкостью кобальт—углерод, вольфрам — кобальт — углерод или кобальт — углерод—кислород. Во всяком случае у WC-Co-пластинок после чрезмерного спекания в вакууме в холодных местах печи наблюдается значительное образование на-углероженных кобальтовых капель. На рис. 135 изображено изменение размеров образцов сплава WC-Co и монокарбида вольфрама в процессе спекания.

При охлаждении спеченного изделия выпадает избыточная WC-фаза, которая осаждается на поверхности уже имеющихся кристаллов карбида вольфрама, как на зародышах. При избытке углерода одновременно выпадает графит; при недостатке углерода и обусловленном этим метастабильном затвердевании выпадает хрупкая фаза n.

Металлургические и химические процессы при высокотемпературном спекании необратимы. Структурное изменение возможно только по направлению а —> a1 —> а2. Углерод и карбид вольфрама могут вновь выпадать из у-твердого раствора вплоть до остаточного количества, обусловленного равновесием. Выпадение графита можно в значительной степени устранить последующим прокаливанием в атмосфере влажного водорода, в образование фазы n — дополнительным спеканием в науглероживающей атмосфере по возможности выше 1500°. Дальнейшему упрочнению способствует сетка у-кобальта, «припаивание» кобальтовой прослойкой и напряженное состояние, в котором она находится. Вследствие большой разницы коэффициентов расширения твердых металлических соединений и связующего металла возникают так называемые объемные «разностные» напряжения, так что кобальтовая связка сильно напряжена и деформирована. Эти данные, основанные на магнитных измерениях, были недавно подтверждены Нортоном, указавшим на неизбежность высоких напряжений в связующем металле.

Обобщая металлургические процессы спекания и рассмотрение структуры спеченного WC-Co твердого сплава, мы не можем теперь удовлетвориться обычным объяснением, что кристаллы карбида вольфрама, образующие слабый каркас, включены в вязкую, затвердевшую основную массу, представляющую собой сплав вольфрам-углерод-кобальт. Согласно исследованиям Киффера, твердые WC-Co сплавы в зависимости от содержания кобальта, температуры и продолжительности спекания состоят из более или менее хорошо образованного каркаса кристаллов а1 и а2-твердого раствора (растворимость кобальта в карбиде вольфрама при комнатной температуре очень мала), «опаянного» кристаллами твердого раствора у-Co (раствор WC в кобальте), находящегося в высоконапряженном состоянии.



При таком понимании структуры находит объяснение сильное повышение прочности при изгибе в процессе спекания WC-Co твердых сплавов. В то время как чистый монокарбид вольфрама после спекания при 1800—2000° обладает прочностью при изгибе максимум 50—60 кг/мм2, добавка 5—6% Co повышает эту величину до 140—180 кг/мм2. Такой прирост прочности нельзя объяснить только наличием кобальтовой сетки, напряженным состоянием, количеством кобальта или относительно низкой прочностью каркаса. Удаляя кобальт из твердого сплава ВК6 растворением, получаем каркас с объемом пор около 12%, который при остаточном содержании кобальта 0,4% обладает еще прочностью при изгибе порядка 45 кг/мм2, несмотря на высокую пористость (табл. 90).

Если бы удалось из здоровых кристалликов каркаса создать компактное тело, например горячим прессованием (но без разрушения отдельных кристаллов карбида вольфрама), мы подошли бы очень близко к истинной прочности карбида вольфрама. Известно, что прочность спеченного изделия при увеличении его относительной плотности от 85 до 100% растет по крайней мере в два с половиной раза. Следовательно, беспористые WC изделия должны обладать прочностью при изгибе порядка 110—120, а не 50—60 кг/мм2, как это обычно бывает. Приближаясь к такому идеальному случаю, можно достигнуть фактической прочности при изгибе порядка 100—110 кг/мм2, добавляя 0,5—1% Co и спекая карбид вольфрама с особой тщательностью. Обычно все же получают лишь 60—80 кг/мм2.



Для подтверждения предыдущих выводов следует еще заметить, что многие твердые растворы карбидов металлов IV группы периодической системы с карбидами металлов V—VI групп растворяют при комнатной температуре 1—4% Nii или Co; подобные спеченные изделия часто не имеют связующей фазы и практически представляют почти гомогенный однофазный сплав. Включение металла группы железа в кристаллическую решетку сложных карбидов существенно улучшает реальные кристаллы, а следовательно, повышает прочность при изгибе в три — четыре раза по сравнению с изделиями без связующего металла. Авторы считают, что при нагревании прессованных тел WC-Co образуется тройная эвтектика вольфрам + кобальт + углерод. Растворимость кобальта в карбиде вольфрама и карбида вольфрама в кобальте определяется при температуре спекания и при комнатной температуре диаграммой состояния или для спеченных изделий типичными равновесными состояниями в зависимости от спекания.

Представления о структуре и механизме спекания твердого сплава WC-Co можно перенести также на другие сплавы из карбидов и связующих металлов и (принципиально) на все системы из твердых соединений тугоплавких металлов и металлической связки, если существуют такие же указанные Нортоном металлургические предпосылки.

Этапы обслуживания котельных в доме: назначение и особенности

Любая аппаратура, даже самая качественная, нуждается в периодической проверке и настройке.

Особенно важно это, когда от ее стабильной работы зависит не только комфортное проживание людей в квартирах и домах, но и сохранность их здоровья. Поэтому обслуживание котельных необходимо проводить в соответствии с графиком и с обязательным привлечением профессионалов.

Этапы

На данный момент правила по обслуживанию предписывают проводить данную процедуру не реже раза в год. На это время останавливается работа станции, а сам процесс занимает 2 недели.

Выполняется целый комплекс мероприятий:

  1. Ремонт газопровода станции.
  2. Чистка тепломеханической аппаратуры, в том числе котлов.
  3. Тестирование работоспособности электрооборудования.
  4. Прочистка дымовых труб.
  5. Проверка функционирования системы сброса и забора воды, уровня давления рабочей жидкости.
  6. Тестирование правильности работы приборов учета выработки и потребления газ и тепла.

В зависимости от технических параметров и вида котельной, процедура может претерпевать изменения. Стоимость ее проведения тоже варьируется, на нее оказывает влияние не только разновидность отопительной системы, но и количество манипуляций, что необходимо осуществить. Она увеличивается, если, кроме диагностики, нужен ремонт.

Плановая ежегодная профилактика направлена на то, чтобы обеспечить максимально возможную бесперебойность в функционировании системы без внезапных аварий. Это помогает не только увеличить комфортность проживания в здании, но и сократить расходы на поддержание работоспособности котельной, как для государства, так и для частной компании, если оборудование находится в собственности отдельных лиц.

Президент РФ поручил развивать жилищно-строительные кооперативы




Президент Российской Федерации поручил правительству России разработать комплекс мер по развитию различных форм кооперации для строительства жилья, в том числе жилищно-строительных кооперативов, говорится в материале на портале президента.

Участники рынка недвижимости и государственные чиновники неоднократно отмечали необходимость совершенствования законодательства, регулирующего деятельность жилищно-строительных кооперативов. Особую актуальность этот вопрос приобрел в связи с ситуацией, сложившейся вокруг достройки объектов группы компаний «СУ-155». Для привлечения средств граждан к строительству ряда своих проектов «СУ-155» использовало схему жилищно-строительных кооперативов, в связи с чем к покупателям не могли быть применены нормы закона о долевом строительстве, что затруднило процесс финансирования достройки.

Путин также поручил разработать поправки в законодательство Российской Федерации, которые позволили бы использовать паи членов жилищно-строительных кооперативов в качестве залога для привлечения кредитных средств, добавляется в материале.
