Выравнивание стены гипсокартоном каркасным методом




Выравнивание стены гипсокартоном каркасным методом

Для выравнивания стен используются, в том числе, панели гипсокартона. Обращаться с этим материалом несложно, но важно подобрать подходящий метод его крепления. Зачастую при монтаже гипсокартона заранее подготавливают каркас. Он становится надежной основой, на которую монтировать гипсокартонные панели получается быстро и надежно. Остается разобраться в основных этапах подобного мероприятия, чтобы правильно реализовать его самостоятельно.

Подготовка материала для каркаса

С целью создания каркасной конструкции могут использоваться разные материалы. Специалисты обычно выбирают металлические направляющие профили. Владельцы же при самостоятельном ремонте зачастую останавливаются на обыкновенных деревянных брусках. Их толщина может быть разной. Но использовать бруски толще 8 см в сечении нерационально. Иначе потеряется слишком большая часть полезной площади помещения.

Если работы выполняются в ванной или на кухне, элементы каркаса следует обработать антисептиком, чтобы они не покрылись плесенью со временем.

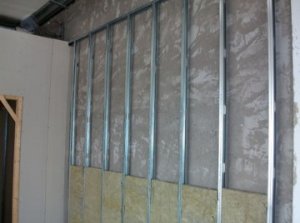

Монтаж каркаса под гипсокартон

Каркасная конструкция состоит из обвязки, которую устанавливают по периметру стены, а также вертикальных стоек. Обвязка должна быть замкнутой, а стойки располагают с шагом не более 60 см.

Обшивка получится более жесткой, если вертикальные стойки соединить перемычками. На каждый образовавшийся «пролет» достаточно 2–3 таких перемычек. И лучше, если они будут расположены на разных уровнях. Расстояние между ними составляет от 50 см.

Установка гипсокартона на каркас

Каждая панель гипсокартона, используемая для создания обшивки, должна крепиться ко всем элементам каркаса. То есть ее обязательно прихватывают к обвязке, стойкам и перемычкам. Для этого применяются саморезы, которые располагают с промежутками примерно в 30 см. Желательно сразу погружать крепежные элементы в структуру панелей, чтобы впоследствии их шляпки не мешали отделочным работам. Между панелями нужно оставлять зазор в 1–2 мм.

Нанесение шпатлевки на гипсокартон

Всю площадь получившейся гипсокартонной обшивки шпатлевать не нужно. Но в любом случае придется нанести шпатлевку на зазоры, оставшиеся между панелями. Чтобы удалось уложить финишное покрытие без проблем, ошпатлеванные области тщательно шлифуют. После такой работы остается нанести грунтовку. Гипсокартонная обшивка, собранная на каркасе, должна получиться жесткой, надежной и абсолютно гладкой.

Устройство и работа грунтоносов




Грунтоносы предназначены для отбора пород из стенки скважины. Такой отбор проб необходим для дополнения или частичной замены отбора керна в процессе бурения, а также для уточнения или проверки интерпретации результатов каротажа.
В настоящее время применяются боковые стреляющие и боковые сверлящие грунтоносы.
По устройству боковые стреляющие грунтоносы во многом аналогичны пулевым перфораторам. Их основное отличие заключается в том, что из ствола выстреливается не пуля, а цилиндрический боек, который врезается в стенку скважины и после этого вместе с захваченным образцом породы извлекается на поверхность. Возможность извлечения бойка из породы и поднятия его на поверхность обеспечивается тросиком, при помощи которого боек прикрепляется к корпусу грунтоноса. Боковыми стреляющими грунтоносами, в зависимости от их типа, можно отбирать за один спуск 3—27 проб и более.
Боковые стреляющие грунтоносы предназначены в основном для отбора мягких пород (песков, песчаников, глин, мучнистых известняков, доломитов); они дают низкий процент выноса образцов на поверхность (бойки, выносящие породу, составляют около 50%, а остальные извлекаются пустыми).
Для отбора образцов твердых горных пород применяются боковые сверлящие грунтоносы. Они позволяют за один спуск отобрать до 10 образцов диаметром 22 мм, длиной до 50 мм. Образцы отбираются специальной буровой коронкой с зубьями из твердого сплава, которая помещается в корпусе грунтоноса. Передача вращения на буровую коронку осуществляется через редуктор от электродвигателя в корпусе прибора. Управление работой грунтоноса осуществляется с поверхности при помощи специального пульта.
Отбор образцов ведется поочередно. При отборе очередного образца предыдущий проталкивается в специальную кассету.

Камеральная обработка гравиметровых данных




При камеральной обработке гравиметровых данных вычисляют:
1) приращения Ag между точками, исправленные за нуль-пункт;
2) аномальные значения силы тяжести (аномалии Ag в редукции Буге).
Аномальные значения силы тяжести, исправленные за влияние нуль-пункта, вычисляют так же, как и в магниторазведке. Поэтому форма таблиц, применяемых на первом этапе, в основном та же, что и в магниторазведке. Второй этап обработки гравиметровых данных (вычисление аномальных значений силы тяжести) осуществляется иначе.
Рассмотрим пример обработки материалов площадной гравиметровой съемки; ее основные принципы сохраняются и при других видах работ.
Участок гравиметровой съемки аналогичен участку магнитной съемки, изображенному на рис. 7. Опорная сеть I класса создана четырьмя приборами по цикловой методике с точностью 0,05 мгл; опорные точки II класса, располагающиеся по магистралям и привязанные к опорным точкам I класса, созданы двумя приборами путем обхода магистралей. Участок привязан к пункту общегосударственной гравиметровой сети, на котором известно абсолютное значение гравитационного поля.

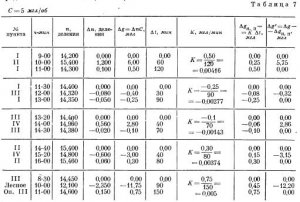

1. Обработка опорной гравиметровой сети I класса. Цикл наблюдений следующий: опорный пункт I — опорный пункт II — опорный пункт I. Данные наблюдений и вычислений по одному прибору заносят в таблицу, где обрабатывают четыре цикла. В каждом цикле первое наблюдение принимают за исходное; все другие вычисления (Δn, Δt) производят относительно этого исходного пункта (т. е. отсчеты n и t на исходном пункте вычитают из всех последующих отсчетов) и полученные значения с учетом знаков заносят в соответствующие графы таблицы. Поправку за нуль-пункт определяют аналитическим способом (ее можно вычислить графическим способом, как это было описано в разделе «Магниторазведка»). Обозначив первый отсчет на пункте I через n1, а повторный — через n1′, вычисляют величину нуль-пункта Δg = (n1′ — n1) С = (14,300—14,200)*5,0 = 0,5 мгл.
Полученную величину делят на время, прошедшее от первого наблюдения на пункте I до повторного, и получают коэффициент К, показывающий скорость изменения нуль-пункта в единицу времени,


Камеральная обработка гравиметровых данных

Поправку за нуль-пункт в точке II определяют как произведение коэффициента К на время Δt2, прошедшее от момента наблюдения на пункте I до наблюдения на пункте II: Δgн.пII — 0,00416*60 = 0,25 мгл. Поправку за нуль-пункт вычитают из приращения Δg в пункте II. Все расчеты проводят непосредственно в таблице (табл. 7).


Камеральная обработка гравиметровых данных

Вычисленные приращения силы тяжести по всем четырем приборам выписывают в отдельную таблицу, где производят оценку точности создания опорной сети I класса по формуле


Камеральная обработка гравиметровых данных

где d — отклонение от среднего арифметического; m — число всех наблюдений на опорных точках; n — число опорных точек.


Камеральная обработка гравиметровых данных

Средние значения Δg пишут по соответствующим сторонам внутри полигона (рис. 17). На рисунке знак плюс присваивают тем значениям приращения силы тяжести, которые совпадают с направлением движения по часовой стрелке. Теоретически сумма приращений силы тяжести в полигоне должна быть равна нулю. Ho поскольку наблюдения содержат различного рода ошибки, получается невязка (ω = -0,06 мгл). Полученную невязку сравнивают с допустимой, которую вычисляют по формуле

ε’ = ε1 √n,

где ε1 — проектная точность работ по опорным точкам I класса (0,05 мгл); n — число сторон полигона.


Камеральная обработка гравиметровых данных



Камеральная обработка гравиметровых данных

Если ω ≥ ε’, то некоторые циклы в полигоне нужно повторить. Существует несколько точных, математически обоснованных методов увязки гравиметровых наблюдений, которые в настоящем учебном пособии не рассматриваются.
Приближенно невязку можно разбросать равномерно по всем сторонам полигона. С внешних сторон полигона выписывают увязанные значения силы тяжести, которые в дальнейшем считают неизменяющимися величинами.
2. Обработка опорной гравиметровой сети II класса. Результаты полевых наблюдений на точках II класса обрабатывают в сущности по той же схеме, что и опорную сеть I класса (табл. 8).
Величину нуль-пункта находят следующим образом. Определяют алгебраическую разность полученного в рейсе значения Ag между пунктами I и II (5,00 мгл) и сравнивают ее с твердым значением силы тяжести между этими пунктами (5,73 мгл). Величину полученного нуль-пункта с учетом знака делят на продолжительность рейса и находят коэффициент К.
Допустимое расхождение между вычисленными значениями Ag по первому и второму приборам не должно превышать величину утроенной проектной точности создания опорной сети II класса (0,07*3 = 0,21 мгл). В ином случае наблюдения повторяют. Точность создания опорной сети II класса, созданной двумя приборами, характеризуется среднеквадратичной ошибкой, вычисляемой по формуле двойных измерений.
3. Обработка рядовых наблюдений и контрольных рейсов. Рядовые и контрольные наблюдения обрабатывают по той же методике, что и опорную сеть II класса. Точность рядовой сети на основании контрольных наблюдений оценивают по формуле (I).
4. Вычисление аномалии Буге. Аномалии силы тяжести определяют следующим образом.
1. Находят абсолютные значения силы тяжести, для чего к абсолютному значению исходного пункта прибавляют приращения силы тяжести на всех других пунктах. Например, абсолютное значение пункта III: gабсII = 981 354,00 + 12,20 = 981 366,20 мгл; gабсI = 981 366,51 мгл.
2. В полные значения силы тяжести вводят поправку за нормальное поле γ0, получаемую по специальным таблицам для данной широты местности.
3. Находят поправку Буге по формуле

δgБ = (0,3086 — 0,0418δ) Н,

где H — абсолютная отметка точки наблюдения в м, определяемая по данным нивелирования; б — средняя плотность пород промежуточного слоя района работ; для нашего примера плотность промежуточного слоя составляет 2,3 г/см3.
4. Вычисляют аномалию Буге по формуле

ΔhБ = gабс — γ0 + δgБ.

Все результаты вычислений заносят в таблицу (табл. 9).


Камеральная обработка гравиметровых данных

5. Изображение результатов гравиметровой съемки. Результаты гравиметровой съемки изображают в виде планов изо-аномал Ag в редукции Буге и в виде графиков Δg по профилям.
На заранее подготовленную топографическую основу с нанесенными на нее профилями и точками наблюдения выносят значения Δg и проводят изолинии. Сечение изоаномал обычно выбирают через интервал, равный утроенной точности съемки. Если достигнутая точность составляет 0,1 мгл, то изолинии проводят через 0,25 мгл.
План изоаномал Δg раскрашивают: положительные значения в красный цвет, отрицательные — в синий.

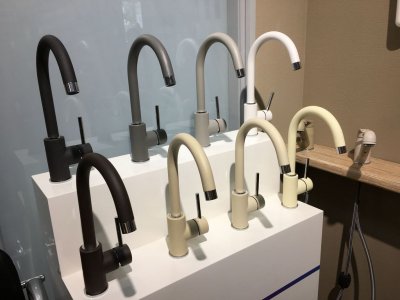

Особенности и преимущества японских смесителей




Качественная сантехника прослужит десятилетиями без необходимости ремонта и замены комплектующих. Смеситель Omoikiri это продукция от японского производителя, которая отличается достойным качеством, стильным дизайном и простотой установки.

Разновидности

Производитель выпускает модели со встроенным фильтром, который автоматически очищает воду от загрязнений, тяжелых металлов, хлора. В результате этого вы будете наслаждаться чистой питьевой водой прямо из-под крана!

Имеются коллекции из латуни и нержавеющей стали. Покрытие у моделей может быть хромированным или позолоченным, имеются варианты под состаренное серебро и темную бронзу, которые будут уместно смотреться в классическом интерьере, в роскошном убранстве в винтажном стиле.



Вы можете приобрести коллекции с удобными поворотными вентилями, которые будут плавно регулировать температуру, а также с одним рычагом, с легкостью вращающимся в правую и левую сторону.

Производитель выпускает смесители прямой и изогнутой формы, квадратной и округлой конфигурации.

Преимущества японской сантехники

К достоинствам таких кранов для кухни относится следующее:

  1. Запатентованные дизайнерские проекты, которые отличаются эксклюзивностью. Ручки у многих моделей украшены кристаллами Сваровски, изделия имеют привлекательный цвет и фактуру — это настоящее произведение искусства!
  2. Смесители оснащены аэратором, который регулирует расход воды, эта деталь создана из пластика, что предотвращает появление известкового налета.
  3. В комплект входят крепления, соединительные штанги, подробная инструкция по установке.
  4. Разнообразие форм и размеров позволяет сделать правильный выбор в соответствии с вашими предпочтениями, особенностями кухни.
  5. Наличие гарантии на продукцию также подтверждает ее качество и долговечность.
  6. Благодаря особому устройству, смесители обладают способностью плавно изменять температуру.
  7. Простота установки без помощи специалистов.
  8. Соответствие сантехники высоким европейским стандартам.

Таким образом, краны с вентилями и рычагами, встроенными фильтрами и другими опциями отлично подходят для классического внутреннего убранства и современного интерьера (также в магазине продается кухонная мойка Omoikiri для полного комплекта). Важно лишь выбрать коллекцию, которая соответствует разработанному дизайнерскому проекту.

Энергоснабжение при бурении скважин




Первичными двигателями системы являются дизельные двигатели, которые осуществляют энергоснабжение буровой установки. Обычно их располагают за установкой, на поверхности земли. Дизельное топливо хранится в резервуарах рядом с двигателями. Большая часть производимой энергии расходуется на спуско-подъемную и циркуляционную системы, некоторая часть — на вращение, освещение и др.

На буровой установке могут применяться один, два или четыре двигателя, в зависимости от размера установки и глубины бурения. Двигатели классифицируются по мощности (выражаемой в лошадиных силах) и потреблению топлива. Мощность двигателей обычно варьирует от 1000 до 3000 л. с. Энергия, производимая двигателями, передается на буровую установку механически, с помощью шкивов, ремней, валов, приводов и цепей.

На некоторых новых буровых установках на суше и на большинстве морских установок в дизель-электрической системе используется триодный тиристор. В дополнение к дизельным двигателям применяются генераторы переменного тока. Переменный ток поступает по кабелю на установку, где превращается с помощью триодного тиристора в постоянный ток, который приводит в действие технику.

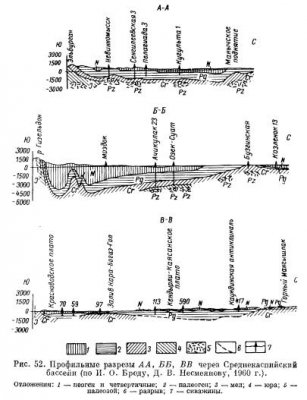

Среднекаспийский нефтегазоносный бассейн




Среднекаспийский нефтегазоносный бассейн занимает обширную территорию юга Советского Союза, включающую Восточное и Центральное Предкавказье, среднюю впадину Каспийского моря и Прикарабогазскую депрессию (рис. 51). Рассматриваемый нефтегазоносный бассейн является крупным артезианским бассейном, представляющим собой замкнутую впадину, расположенную на пересечении предгорных прогибов Кавказского и Кубадаг-Большебалханского горных сооружений. В центре бассейна находится Среднекаспийская впадина. Бассейн делится на три самостоятельные части: западную или предкавказскую, центральную или аквальную и восточную или прикарабогазскую (рис. 52).

Среднекаспийский бассейн является типичным предгорным бассейном и характеризуется резко выраженной асимметрией. Южный относительно крутой борт представлен северными склонами упомянутых выше горных сооружений. Северным бортом бассейна является южный склон эпигерцинской платформы, втянутый в погружение. В западной части бассейна в Предкавказье прогибание склона платформы распространилось вплоть до погребенного кряжа Карпинского, по которому и проходит раздел между Средне-каспийским и Северо-Каспийским нефтегазоносными бассейнами. В восточной части бассейна в прогибание была вытянута лишь часть платформы, ограниченная нa севере Мангышлакским сооружением. В этой закаспийской части бассейна его границами служат склоны раннемезозойских складчатых сооружений Туаркыра и Мангышлака, отделяющие его от Кара-Кумского и Устюртского бассейна. Следовательно, на востоке границами бассейна служат склоны раннемезозойских сооружений, в то время как на западе северной его границей является позднепалеозойское сооружение кряжа Карпинского, являющееся соединительным звеном между Донбассом и передовыми складками Урала. Северная граница Среднекаспийского бассейна в Каспийском море намечается условно по линии, идущей от Астрахани к западному окончанию Мангышлака. Эта линия проходит вдоль структурного уступа, обращенного к юго-западу, отражающего, вероятно, крупный разлом. В современном структурном плане в северной части Каспийского моря происходит выклинивание Устюртского бассейна, зажатого здесь между Среднекаспийским и Северо-Каспийским бассейнами.



На западе раздел между Среднекаспийским и Азово-Кубанским бассейнами связан со Ставропольским поперечным выступом и проходит вдоль наиболее приподнятого субмеридионального флексурного уступа, ограничивающего антиклинальные зоны Центрального Предкавказья с запада. Наклон всего северного Ставрополья к северо-востоку определяет его принадлежность к Среднекаспийскому бассейну. От южного края упомянутого уступа граница бассейна следует вдоль наиболее приподнятой части свода Невинномысского антиклинория вплоть до субмеридионального флексурообразного уступа, ограничивающего южную часть Ставрополья с востока.

Палеозойские отложения, вскрытые бурением на северном склоне бассейна, сильно дислоцированы и входят в состав фундамента. Наличие слабо дислоцированных палеозойских отложений не исключено в южной части бассейна. Строение, состав и распространение мезозойских и кайнозойских отложений, слагающих Среднекаспийский бассейн, отличаются большим разнообразием. Наиболее полно мезозойские отложения развиты в восточной части северного склона Кавказского сооружения, где их суммарная мощность превышает 10 км, а разрез начинается нижнеюрскими терригенными породами. На платформенном борту бассейна известны среднеюрские, верхнеюрские и меловые отложения общей мощностью 1—2 тыс. м. В восточной части бассейна в Прикарабогазье наибольшие мощности сильно дислоцированных мезозойских отложений, до 4500—5000 м, известны на Большом Балхане.

На платформенном склоне бассейна в районе Кара-Богаз-Гола их мощность не превышает 1000 м, достигая, по-видимому, 3000—4000 м в Степном Мангышлаке. В разрезе мезозоя преобладают терригенные породы и лишь отложения верхней юры, верхнего мела, а в некоторых местах частично и неокома сложены карбонатными разностями. Кайнозойские отложения достигают наибольшей мощности также в восточной части северного склона Кавказа, где их суммарная мощность превышает 5 км. На платформенном склоне в Восточном Предкавказье мощность кайнозойских отложений последовательно уменьшается в северном направлении, не превышая на склоне кряжа Карпинского 200—300 м. В центральной части Прикарабогазья мощность кайнозойских отложений не превышает 200—300 м, достигая 1000—1500 м и в западной части Красноводского полуострова, и в Степном Мангышлаке. Разрез кайнозойских отложений в Среднекаспийском бассейне также преимущественно терригенный с подчиненным значением карбонатных пород в нижнем и среднем палеогене и в плиоцене.



Наиболее опущенная часть предгорного прогиба, заполненная мощной толщей плиоценовых и четвертичных образований, носит иногда характер рва. На южном борту бассейна в Предкавказье мезо-кайнозойская толща смята в резко выраженные передовые складки, группирующиеся в линейновытянутые, сложно построенные антиклинальные зоны. В восточной части бассейна южный борт представлен крутонаклонными меловыми и палеогеновыми отложениями, слагающими осложненное разрывом северное крыло Kyбадаг-Большебалханского сооружения. Северная — большая часть бассейна представлена пологим платформенным склоном, охватывающим область молодой эпигерцинской платформы, являющейся непосредственным продолжением к югу более древней Русской платформы. В Предкавказье в северной части платформенного склона развиты пологие погребенные антиклинальные зоны субширотного простирания. Они возникли в эпоху платформенного развития территории на цоколе эродированных палеозойских и раннемезозойских складок и отражены в залегании мезозойских отложений.

В Закаспии часть этих складок выведена на поверхность и образует Мангышлакское сооружение. Погребенные антиклинальные зоны северной части платформенного склона отделены от передовых складок плоскодонной Среднекаспийской плитой, являвшейся на протяжении длительного времени внутригеосинклинальным массивом, который достигает наибольшего размера в средней части Каспийского моря. На востоке эта плита представлена Карабогазгольским массивом, значительно приподнятым над основной частью плиты по упоминавшемуся выше разлому.

В строении территории, занятой Среднекаспийским бассейном, большую роль играют меридиональные подъемы и прогибы, секущие структурные зоны субширотного направления. He малое значение в формировании структурного плана бассейна имеют диагональные по отношению к субширотным складчатым зоны дислокации, связанные с глубинными разломами.

С различными частями разреза мезо-кайнозойской толщи, слагающей бассейн, связаны многочисленные нефтегазопроявления и залежи нефти и газа, приуроченные к нескольким регионально нефтегазоносным толщам. Толщи пород, содержащие битумпроизводящие породы, чередующиеся с проницаемыми породам, служащими природными резервуарами, содержащими воду, нефть и газ, рассматриваются в качестве сингенетично нефтегазоносных толщ. Толщи терригенных или карбонатных пород, содержащие воду, нефть и газ, лишенные битумпроизводящих пород, рассматриваются в качестве эпигенетично-нефтегазоноспых. Питание битумами подобных толщ происходит преимущественно за счет подстилающих и реже покрывающих и примыкающих к ним глинисто-алевритовых пород.

В качестве сингенетично нефтегазоносных толщ в Среднекаспийском бассейне рассматриваются песчано-алевритово-глинистые отложения средней юры, нижнего мела, палеоцена-эоцена, олигоцена и среднего миоцена. Эпигенетично нефтегазоносными являются карбонатные породы верхнего, мела, терригенная толща верхнего мела и терригенная толща верхнего миоцена, плиоцена. Вопрос о генезисе залежей нефти и газа в верхней юре и неокоме неясен.

Залежи нефти и газа, известные как в сингенетично, так и в эпигенетично нефтегазоносных толщах, приурочены к местным ловушкам внутри хорошо проницаемых пластов и пачек, являющихся природными резервуарами для подвижных веществ.

Почти все известные залежи нефти и газа промышленного значения, выявленные пока лишь в западной части Среднекаспийского бассейна, связаны со сводами отдельных поднятий, входящих в состав антиклинальных зон, известных как на складчатом, так и платформенных бортах бассейна, что позволяет рассматривать их в качестве известных зон нефтегазонакопления. Нефтегазосборными площадями для этих зон служат обширные разделяющие их синклинали. Кроме того, в западной части бассейна известны также зоны нефтегазонакопления, связанные с региональным выклиниванием свит, содержащих нефтегазоносные коллекторские пачки и пласты.

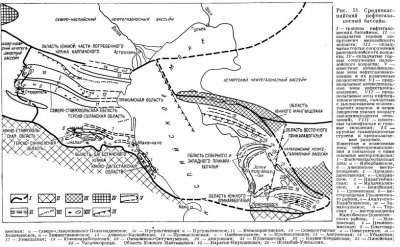

Известные и возможные зоны нефтегазонакопления Среднекаспийского бассейна группируются в пределах областей, которые могут рассматриваться в качестве нефтегазоносных.

В западной части Среднекаспийского бассейна выделяются следующие нефтегазоносные области: Терско-Сунженская, Дагестанская, Южно-Ставропольская, Северо-Ставропольская, Прикумская, Терско-Сулакская, область южной части кряжа Карпинского.

В восточной части бассейна различаются Южно-Мангышлакская область и область Прикарабогазья.

Терско-Сунженская нефтегазоносная область представляет собой глубоко прогнутую часть северного склона Кавказа, отделенную выступом Дагестанского клина от относительно погруженной Южно-Дагестанской области. В Терско-Сунженской области выделяются Терская и Сунженская зоны нефтегазонакопления, связанные с одноименными антиклинориями, и зона нефтегазонакопления, связанная с Черногорской моноклиналью.

Отличительной чертой строения антиклиналей, с которыми связаны месторождения, является несоответствие структурных форм по мезозойско-палеогеновым, миоценовым и плиоценовым комплексам отложений, каждый из которых составляет самостоятельный структурный этаж. Отдельные брахиантиклинальные поднятия, входящие в состав антиклинальных зон, представляют собой узкие высокоподнятые, сложнодислоцированные, асимметричные складки, рассеченные разрывами типа послеэрозионных надвигов. Разрывы нарушают лишь кайнозойские породы, затухая и выполаживаясь на глубине в нижних частях глин майкопской свиты палеогена.

В пределах Терской зоны нефтегазонакопления известны месторождения Малгобекско-Вознесенской площади, Али-Юртовское, Гора-Горское, месторождения Эльдаровского хребта, Горячеисточненское и Скалистое на хребте Хаян-Корт, Аду-Юртовское, месторождения Брагунской и Гудермесской антиклиналей.

В Сунженской зоне нефтегазонакопления известны Заманкульское, Ачадукско-Карабулакское месторождения, а также месторождения Старогрозненской нефтеносной площади и Алдынское или Новогрозненское.

До самого последнего времени в большинстве перечисленных месторождений разрабатывались залежи нефти и отчасти газа в песчаниках чокракско-караганской продуктивной толщи среднего миоцена. Залежи связаны либо со сводами отдельных поднятий, либо с крыльевыми или периклинальными частями, отсеченными разрывами. Ho типу залежи в основном относятся к пластовым сводовым и пластовым тектонически экранированным с водонапорным режимом. Широко распространены пластовые, литологически экранированные и различные литологически ограниченные залежи. Преобладают многопластовые месторождения.

В последние годы большим успехом увенчалась разведка верхнемеловых отложений, слагающих своды перечисленных поднятий.

Обнаруженные в верхнемеловых известняках залежи связаны со сводовыми частями поднятий. По типу природных резервуаров залежи являются массивными с водонапорным режимом.

В Черногорской зоне нефтегазонакопления выявлено пока одно Датыхское месторождение с нефтяной залежью в терригенно-карбонатных отложениях неокома.

Основные перспективы дальнейшего повышения нефтедобычи в Терско-Сунженской нефтегазоносной области связаны в основном с разведкой мезозойских отложений и в первую очередь верхнемеловых известняков в сводах отдельных поднятий в пределах Терской и Сунженской зон нефтегазонакопления.

В северо-западной части Дагестанской нефтегазоносной области выделяются две зоны нефтегазонакопления. Одна из них связана с Наратюбинской моноклиналью. В ее пределах известны два нефтяных месторождения — Махачкалинское и Тернаирское — с залежами в чокракских песчаниках среднего миоцена. В западной части Дагестанского клина располагается недавно открытое Бенойское месторождение, составляющее самостоятельную зону нефтегазонакопления. Залежь Бепойского месторождения связана со сводом складки и приурочена к трещиноватым известнякам верхнего мела.

На юге Дагестанской нефтегазоносной области выделяются Восточнодагестанская и Западнодагестанская зоны нефтегазонакопления, связанные с антиклинальными складками, сходными по строению с Терским и Сунженским антиклинориями.

Перспективы нефтегазоносности Южно-Ставропольской области связываются с палеогеновыми и мезозойскими отложениями. Нефтегазоносными могут быть и палеозойские отложения в случае их слабой дислоцированности в сводах антиклиналей.

Северо-Ставропольская газоносная область расположена в платформенной части Центрального Предкавказья в самой западной, наиболее приподнятой части платформенного склона бассейна. На юге области расположены Сенгилеевский и Янкульский выступы, к северу от которых протягиваются в субширотном направлении две крупные платформенные антиклинальные зоны, отражающие структуру линейно вытянутых структурных зон фундамента, сложенных сильно дислоцированными палеозойскими породами. К южной зоне относятся крупные антиклинальные поднятия Северо-Ставропольско-Пелагиадское, Казинское, Грачевское, Петровское, Благо-дарненское и др. К сводовым частям всех этих поднятий приурочены основные газовые месторождения Ставрополья. Непосредственно к северу от Благодарненской антиклинальной зоны расположена группа платформенных поднятий Кугультинской зоны газонакопления. Газовые залежи Ставрополья связаны с хадумскими, эоценовыми и палеоценовыми слоями. Палеоценовые и эоценовые залежи являются пластовыми. Залежи в хадумских отложениях, представленных тонким переслаиванием песков, алевритов и глин, по типу природного резервуара, видимо, следует относить к массивным. Дальнейшие перспективы нефтегазоносности Северо-Ставропольской области связаны с разведкой ряда уже выявленных поднятий и поисками новых поднятий по периферии области.

Прикумская нефтегазоносная область расположена непосредственно к востоку от Северо-Ставропольской. В Прикумской области под гомоклинально залегающими третичными слоями, полого воздымающимися от оси предгорного прогиба в северном направлении, располагаются погребенные мезозойские поднятия, входящие в состав двух антиклинальных зон, лежащих на восточном погружении Благодарненской и Кугультинской антиклинальных зон Ставрополья. Погребенные платформенные поднятия условно могут быть сгруппированы в Южноприкумскую или Ачикулакско-Буденевскую и Североприкумскую или Озексуатско-Величаевскую антиклинальные зоны, прослеживающиеся к востоку вплоть до Кизлярского залива. С отдельными антиклинальными поднятиями, составляющими упомянутые погребенные антиклинальные зоны, связаны многочисленные нефтяные месторождения с залежами в средне- и верхнеюрских, нижнемеловых и палеогеновых отложениях. Все нефтяные залежи месторождений Прикумской области по типу природных резервуаров и соотношению воды и нефти относятся к пластовому типу. Преобладают пластовые сводовые залежи, иногда в различной степени литологически ограниченные. В юрских отложениях известны пластовые, стратиграфически экранированные залежи.

Погребенные антиклинальные зоны Прикумской области отделены от линейно вытянутых передовых складок Кавказа плоской плитообразной Тереко-Сулакской областью, являющейся западным продолжением обширной Среднекаспийской плиты. Вдоль южного края области известна Моздокская антиклинальная зона, с Червленским поднятием которой связано незначительное месторождение с газовой залежью в сарматских отложениях.

В этом районе весьма перспективна для разведки чокракско-карагандинская толща среднего миоцена, с которой могут быть связаны крупные залежи нефти и газа, приуроченные к зоне выклинивания коллекторских пластов и пачек. Перспективы нефтегазоносности могут связываться, кроме того, с верхним миоценом и плиоценом, а также с мезозоем, если глубины его залегания окажутся доступными для вскрытия их скважинами.

К северу от Манычского прогиба отчетливо прослеживаются погребенные антиклинальные зоны, вытянутые в субширотном направлении, являющиеся отражением погребенных палеозойских складок южной части кряжа Карпинского.

С наиболее приподнятой частью погребенного кряжа Карпинского, выраженной Олейниковско-Промысловской антиклинальной зоной, связан раздел между Среднекаспийским и Северо-Каспийским нефтегазоносными бассейнами.

К югу от Олейниковско-Промысловской зоны располагаются погребенные поднятия, входящие в состав Ачинеро-Каспийской антиклинальной зоны.

С Олейниковско-Промысловской зоной связаны многочисленные незначительные газовые и газонефтяные месторождения, расположенные на Олейниковской и Промысловской площадях с залежами в песчаных пластах нижнего мела.

Залежи, расположенные на Промысловской площади, являются чисто тазовыми, а на Олейниковской — газовыми с нефтяной оторочкой. По типу природных резервуаров и соотношению воды, нефти и газа заложи пластовые, сводовые.

Данные, характеризующие закономерности в распространении скоплений нефти и газа в западной части Среднекаспийского бассейна, позволяют охарактеризовать перспективы нефтегазоносности и его восточной части, представленной Прикарабогазской депрессией и степным Мангышлаком. Прикарабогазье вместе с обрамляющими его складчатыми сооружениями значительно приподнято по упоминавшемуся выше разлому над Среднекаспийской впадиной, являющейся центральной частью бассейна. Мезозойские отложения, вскрытые скважинами на Карабогазских косах на глубине всего 400—600 м, залегают в Среднекаспийской впадине на глубине 5—6 км. В районах, непосредственно прилегающих к заливу Кара-Богаз-Гол, выделяются многочисленные платформенные поднятия в мезозойских и кайнозойских отложениях. Эти поднятия группируются в дугообразные антиклинальные зоны, окаймляющие залив, которому отвечает центральная часть Прикарабогазской плиты, называемая часто в последнее время Карабогазгольским сводом. Выявленные антиклинальные зоны можно рассматривать в качестве зон возможного нефтегазонакопления, так как в ряде пунктов скважины показали наличие нефтегазопроявлений в палеогеновых и верхнемеловых отложениях.

В степном Мангышлаке также выявлен целый ряд антиклинальных зон, отражающих, по-видимому, на поверхности положение погребенных, сильно дислоцированных палеозойских структурных элементов Мангышлакского сооружения. В пределах приподнятой обнаженной части Мангышлакского сооружения известны многочисленные нефтепроявления, приуроченные к юрским и нижнемеловым отложениям. Недавно в Южномангышлакском прогибе открыты два крупных месторождения: нефтяное — Жетыбайское и газонефтяное — Узеньское. Нефтяные залежи заключены в юрских отложениях, газовые — в меловых. Этими месторождениями подтверждена промышленная нефтегазоносность восточной части Среднекаспийского бассейна.

Представляется весьма перспективной недавно выявленная погребенная антиклинальная зона, протягивающаяся через бессточные впадины Кошкар-Ата, Карагис, Каунды и Басгурлы. Эта зона по гидрогеологическим условиям является, вероятно, наиболее перспективной на всем Среднекаспийском бассейне для открытия крупных высокопроизводительных месторождений нефти и газа с залежами в юрских и меловых отложениях.

Общегеологические предпосылки дают основание очень высоко оценивать перспективы нефтегазоносности Среднекаспийского бассейна.

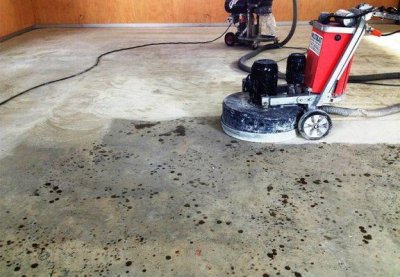

Шлифовка бетона как эффективный метод отделки пола





Бетон вполне заслужено называют одним из главных материалов для строительства, его задействуют в ходе возведения как жилых зданий, так и производственных площадок. С его помощью можно создать максимально долговечную напольную поверхность.

На сегодняшний день в нашей стране методику шлифовки пола активно применяют в ходе обустройства пола на больших производственных площадках, на складах, в автомобильных сервисах, частных жилых зданиях и в городских квартирах.

Шлифовка пола не является обязательной процедурой. Но, принимая во внимание тот факт, что на черновой пол потом нужно будет укладывать финальное покрытие, которое поддаётся износу и требует замены, то шифрованный пол является прекрасной альтернативой. Он весьма неприхотлив в использовании и долговечен.

Среди плюсов шлифованной напольной поверхности, если сравнивать с обычным основанием из бетона, линолеумом или иным видом облицовки, нужно выделить:

• Доступная цена материалов и работ;
• Длительный срок эксплуатации;
• Возможность подбора различных текстур и рисунков финальной поверхности, учитывая дизайнерские решения;
• Шлифовальный пол готов к использованию, он не требует финальной отделки и последующей укладки кафеля, линолеума, а также иных материалов.

Для осуществления подобных работ требуются такие инструмент:

• Виброрейка. Это устройство с механизмом, которое передаёт вибрацию на ленту из металла. Оно требуется, если бетонное основание укладывается с нуля.
• Шлифовальная машинка. Существует большое количество вариантов исполнения подобных агрегатов.

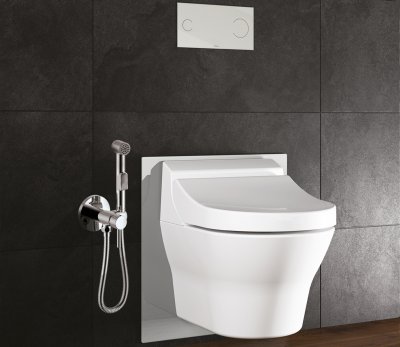

Все плюсы гигиенического душа





Гигиенический душ впервые возник в северных европейских странах, и в течение весьма продолжительного периода времени о такой сантехнике вообще мало кто слышал. Только пару лет назад путешественники начали интересоваться техничными ноу-хау из Финляндии и Норвегии. Сегодня смеситель для гигиенического душа встречается во многих учреждениях и домах. Каковы же его отличительные характеристики?

Среди преимуществ гигиенического душа стоит отметить:

• Позволяет придерживаться всех норм санитарии;
• Удобство;
• Изысканный внешний облик (скрытый образец);
• Компактные размеры;
• Демократичная цена (если сравнивать с располагающимся отдельно биде);
• Обширная область использования.

Отметим, что скрытый смеситель для гигиенического душа монтируют, как правило, в качестве средства, позволяющего поддерживать тело чистым после применения унитаза. В случае грамотной подготовки с ним смогут справляться маленькие детишки. Специалисты уверяют, что применение особого душа в туалете позволят свести к минимуму риск возникновения разнообразных инфекционных болезней и гельминтоза.

Подобное приспособление является весьма комфортным в эксплуатации – владелец может сам выбирать наиболее подходящий температурный режим воды, протяжность шланга и участок монтажных работ.

Эстетичный внешний облик, коим может похвастаться гигиенический душ, это ещё одно существенное достоинство. Суть в том, что в ванной комнате он окажется почти незаметным, а, если у вас возникнет такое желание, то его всегда можно замаскировать, используя особые декоративные панели.

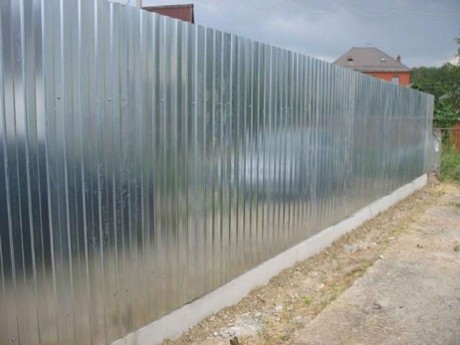

Профнастил для забора: советы по выбору и преимущества ограждений из этого материала

Собираясь сооружать ограждение, нужно учитывать рабочие качества материалов для этой цели.

Лучше всего использовать металл, он обладает хорошими прочностными характеристиками. Для еще большего улучшения этого показателя тонколистовую сталь прокатывают на специальном профилегибочном станке. Таким образом образуется гофра, она является ребром жесткости, что увеличивает прочность листа. И цена профнастила для забора www.deltastroy.ru/production/profnastil/142.php ниже, чем кирпича или бетона.

Советы перед покупкой материала

Некоторые из них:

  • Качество листа. Обязательно стоит проверить необходимые сертификаты производителя и технические документы.
  • Если область не подвержена большим ветровым нагрузкам, можно использовать стеновой профиль. Для устройства ограждения достаточна толщина 0,5-0,7 мм. Таким образом можно сэкономить средства.
  • Нужно сопоставить цену и качество.
  • Обязательно учитывать эстетическую сторону вопроса — рассмотреть все варианты текстур и дизайна материала.

Преимущества забора из профнастила

Среди них:

  • Возможность использования в сочетании с другими материалами (кирпич, бетон, дерево).
  • Широкий спектр цветов.
  • Простота ухода и эксплуатации.
  • Возможность сооружения ограждения рабочим без специальных навыков.
  • Лёгкость монтажа. Для забора потребуются только опорные столбы, поперечины и листы профнастила.
  • Отличные изоляционные качества (укрывает участок от посторонних глаз).

Для того чтобы ограждение служило долго, нужно правильно выбрать материал и качественно произвести монтаж. Простота ухода и прочность делают профнастил востребованным и популярным.

Металлочерепица




Металлочерепица

Широкое использование и популярность металлочерепицы объясняются высокими эксплуатационными и эстетическими характеристиками данного материала. Это оцинкованные листы стали, поверхность которых покрыта полимерными покрытиями. Отделанная с помощью металлочерепицы кровля напоминает по внешнему виду кровлю из натуральной черепицы. Для фальцевой кровли использовать профилированные заготовки было предложено в девятнадцатом веке. Изначально для создания листов применяли железо. Современный вид металлочерепица приобрела в восьмидесятых годах двадцатого века. В нашей стране примерно семьдесят процентов жилых домов в данный момент имеют кровлю из металлочерепицы.

Делают металлочерепицу из холоднокатаной тонколистовой стали. Расцветка и фактура полимерного покрытия могут быть весьма разнообразными. Металлочерепица также применяется и для других целей, например, создания сайдинга, сэндвич-панелей. Заменой цинкового покрытия окраска материала не является. на полимерное внешнее покрытие возлагаются декоративные и защитные функции. Высококачественную продукцию удается получить благодаря одновременному использованию полимеров и цинка. Материал получается долговечный и надежный.

Даже при наличии на защитном покрытии небольших дефектов, металлочерепица остается устойчива к большинству видов повреждений. Коррозионные явления можно увидеть спустя пять-семь лет эксплуатации на обычных оцинкованных кровля. Металлочерепица высокого качества и через десять лет не подвергается коррозии. Производители дают гарантию на материал.

Качество полимерного покрытия во многом определяет срок службы материала. На предприятии-изготовителе стальные листы после специальной обработки покрывают полимерами. Наносят их после грунтовки и специальных антикоррозийных составов. Изнаночная сторона материала покрывается защитным лаком. Преимуществ готовая металлочерепица имеет достаточно много. Это доступный по цене и исключительно простой в монтаже материал. При изменениях температур деформации отсутствуют, кровля имеет небольшой вес. Металлочерепица также отличается универсальностью, морозостойкостью, негорючестью. Это долговечный, эстетичный и устойчивый к воздействиям вид кровли. Поставляется металлочерепица в виде легких и больших листов, на поверхность крыши их можно уложить просто и быстро.
