Производство изделий из керамзитобетона в Московской промышленности сборного железобетона сосредоточено на ряде специализированных заводов, как правило, не использующих щебень в технологическом процессе. Конструкции, изготавливаемые на этих заводах, могут быть разделены на две основные группы: ограждающие (блоки, панели) и изделия из конструктивного керамзитобетона. Известно, что расход цемента в керамзитобетоне в среднем на 20% выше, чем в равнопрочном тяжелом бетоне, и примерно равен расходу цемента в песчаном бетоне. Это обстоятельство делает Целесообразным использование песчаного бетона вместо конструктивного керамзитобетона в рамках существующих технологических схем. Песчаный бетон M100-300 может быть приготовлен на существующем бетоносмесительном оборудовании, уплотнен на существующих виброплощадках, длительность термообработки песчаного бетона нe выше, чем у керамзитобетона. Песчаный бетон, разумеется, не может заменить керамзитобетон в однослойных ограждающих конструкциях. Однако при использовании в трехслойных панелях, где из керамзитобетона выполняются несуще-защитные слои, а основные функции по теплозащите выполняет слой теплоизолирующего материала, песчаный бетон также может быть применен, что позволяет не только снизить себестоимость продукции (в первую очередь за счет разницы в стоимости керамзитового гравия и песка), но и упростить весь технологический процесс — дозировку, засыпку, корректировку влажности, повысить производительность формовочного узла за счет более высокой удобоукладываемости цементно-песчаных смесей по сравнению с керамзитобетонными, уменьшить объем работ по отделке готовых изделий вплоть до полного отказа от отделочных работ.

Характерным примером такого завода является ЖБИ № 20 ППО МПСМ, где в течение ряда лет был проведен комплекс научно-исследовательских, опытно-конструкторских работ и организационных мероприятий, позволивших значительно расширить объем применения песчаного бетона вместо керамзитобетона.

Заводом выпускается широкая номенклатура блоков (панелей) для домов серии П-68. В соответствии с проектом эти изделия толщиной 400 мм изготавливались из керамзитобетона М75 объемной массой 1150 кг/м3 (рис. 7.3). Керамзитовый гравий Бескудниковского комбината, используемый заводом, имеет объемную массу 600-650 кг/м3 и без проведения специальных мероприятий не позволяет обеспечить требуемые теплозащитные характеристики керамзитобетона.
Мероприятия, направленные на снижение веса (например, использование золы вместо кварцевого песка) потребовали бы капвложений, проведения строительных и других работ.

Для ряда изделий (подоконные блоки, фризовые панели) рекомендована новая конструктивная форма, включающая 3 слоя — несущий (из песчаного бетона), ограждающий (из крупнопористого керамзитобетона) и фактурный (из того же песчаного бетона) (рис. 7.3).
В табл. 7.1 приведены характеристики подоконного блока Н-212 в существовавшем и трехслойном вариантах. В табл. 7.2 — расходы и стоимости материалов в ценах 1986 г.
МНИИТЭП были разработаны рабочие чертежи трехслойных подоконных блоков (альбом MK-187-02) для опытного применения.
Расчеты и испытания, проведенные лабораторией строительной теплофизики МНИИТЭП, показали, что двухслойные подоконные блоки удовлетворяют требованиям норм для климатических условий Москвы.

Панели толщиной 120 мм, облицованные травертином, используются как декоративные элементы и, в соответствии с проектом, должны изготавливаться из мелкозернистого бетона на щебне фракции 5-10 мм.
Применение щебня потребовало бы от завода строительства склада, бункера, организации подачи щебня, т. е. значительного объема работ, включая и строительные.
Было предложено выпускать панели из песчаного бетона, что позволило без дополнительных капвложений немедленно организовать их производство.
Конструкторско-технологические работы включали проектирование состава песчаного бетона М300, определение основных технологических режимов изготовления панелей, испытание двухслойных образцов (из травертина и песчаного бетона) на морозостойкость, сцепление слоев, испытание образцов на надежность фиксации закладной детали в песчаном бетоне, а также испытание фасадных панелей, в том числе и проведенные по специальной методике для оценки влияния деформаций усадки на образование и раскрытие трещин.
Проведенные исследования позволили организовать производство панелей из песчаного бетона по поточно-агрегатной технологии совместно с традиционно выпускаемыми блоками, панелями из керамзитобетона и вести термообработку по существующему для этих изделий режиму.
Экономический эффект — 3,40 руб./м3 панели (в ценах 1983 г.).

Изготовление деталей оград (панелей и фундаментов) из керамзитобетона вызвано исключительно отсутствием на заводе щебня — достоинства керамзитобетона (низкая объемная масса, низкая теплопроводность) в этих изделиях не используются никак.
Применение песчаного бетона для изготовления деталей оград позволило не только снизить их себестоимость (на 5,8 руб./м3), но и сократить расход цемента на их производство, улучшить внешний вид панелей, сократить трудозатраты на отделку.

Проектом предусматривалось использование для среднего слоя трехслойных перегородок пенополистирола, а для наружного н внутреннего — керамзитобетона М200. Железобетонные слои панели армированы плоскими сетками и объединены гибкими связями (рис. 7.4). К бетону этих слоев предъявляются требования водонепроницаемости В6 и морозостойкости Мрз75.
Состав керамзитобетона, используемый заводом, приведен в табл. 7.3. Следует отметить, что этот состав, как установлено прямыми исследованиями, не обеспечивает устойчивых характеристик слоев по водонепроницаемости, в первую очередь, из-за низкого качества керамзитового гравия, не позволяющего получить керамзитобетон со стабильными свойствами. Расчеты панелей ПГТ показали, что теплотехнические требования к ним обеспечиваются слоем пенополистирола, и что вместо конструктивного керамзитобетона можно использовать песчаный бетон.
Применение песчаного бетона позволило:
— получить гарантированные характеристики бетона слоев по водонепроницаемости и морозостойкости,
— улучшить внешний вид и качество поверхностей, окрашиваемых в эксплуатационных условиях,
— сократить трудозатраты на изготовление панелей, т. к. при их отделке дополнительно использовался песчаный бетон с OK 3-5 см (раствор),
— получить экономический эффект.
Расчеты на прочность панелей и сдвиг слоев показали, в свою очередь возможность применения вместо керамзитобетона М200 песчаного бетона М150. Песчаный бетон М150 состава, приведенного в табл. 7.3, удовлетворяет требованиям по морозостойкости и водонепроницаемости.
Отработана технология изготовления слоев, обеспечивающая получение песчаного бетона требуемого качества. В связи с некоторым увеличением массы панелей, снижением марки бетона с 200 до 150, а также отсутствием на заводе кантователя наблюдались случаи нарушения сплошности бетона в зоне строповочных рым-болтов при распалубке отдельных панелей (переводе их из горизонтального положения в вертикальное). Было проведено усиление зоны строповочных устройств для панелей высотой 1,8 м, что позволило исключить указанные разрушения.

Работы по внедрению песчаного бетона в панелях ПГТ проведены в два этапа. На первом этапе выпущено свыше 20 тыс. M3 панелей с фактурным (50 мм) слоем из песчаного бетона M150 и несущим — из керамзитобетона М200.
На втором этапе оба слоя панелей изготавливались из песчаного бетона. Внедрению предшествовали изготовление и испытание двух опытных партий, включающих 28 и 32 изделия.
Две панели, по одной из каждой партии, прошли испытания нагружением и подтвердили соответствие изделий требованиям альбома ОСК-83/1059 «Моспромпроекта» на прочность, сдвиг слоев, вырыв строповочных устройств. По внешним признакам все 60 панелей удовлетворяли требованиям норм. Разработаны и согласованы в установленном порядке технические условия на изделия и технологический регламент.
В процессе совершенствования технологического процесса на заводе были проведены организационные мероприятия, позволившие специализировать одну из имеющихся бетономешалок для производства цементно-песчаных смесей, что исключило попадание керамзитового гравия и обеспечило повышение однородности смеси. В результате оказалось возможным снизить расход цемента еще на 20 кг/м3. Экономический эффект от использования песчаного бетона (только по материалам) в панелях ПГТ при объеме их производства 20 тыс. м3/год — 80 тыс. руб. в ценах 1984 г.

МНИИТЭП разработан альбом рабочих чертежей изделий охлаждаемых камер, предназначенных для встроенно-пристроенных нежилых помещений панельных жилых домов из изделий территориального каталога. В альбом включены следующие изделия: панели наружных и внутренних стен, потолки, поддоны (полы), доборные панели и балки.
Основные изделия запроектированы как трехслойные конструкции, состоящие из двух керамзитобетонных слоев толщиной по 100 мм и слоя утеплителя между ними толщиной 100 мм из пенополистирола. Слои соединены гибкими связями, выполненными из стали класса AIII. В соответствии с проектом обе поверхности панелей офактуриваются раствором толщиной 20 мм. Марка керамзитобетона М200, ? = 1400 кг/м3. Отпускная прочность — 80% марки в любое время года. Марка по морозостойкости Мрз150, водонепроницаемости В6.
Схематически конструкция панелей приведена на рис. 7.5.
Изготовление указанных панелей являлось весьма сложной задачей, т.к. получение керамзитобетона с объемной массой 1400 кг/м3 и прочностью 200 кг/см2 недостижимо для завода без проведения дополнительных мероприятий.
Как уже упоминалось, завод работает на керамзитовом гравии Бескудниковского комбината с объемной массой ? = 600-650 кг/м3 и, как показывает опыт изготовления трехслойных панелей ПГT, может гарантировано подучить керамзитобетон М200 при ? = 1700 кг/м3. В этом случае изделия не соответствуют требованиям проекта по теплозащите.
Существенным недостатком разработанной МНИИТЭП конструкции является ее высокая трудоемкость: так называемые трехслойные панели — по существу, пятислойные, т.к. требуют офактуривания с обеих сторон.
Разработано предложение по новой конструкции панели с использованием песчаного бетона в обоих железобетонных слоях. Предложение предусматривает увеличение слоя пенополистирола со 100 до 150 мм, снижение толщины ненесущего слоя со 100 до 50 мм, что позволяет изготавливать изделия в существующих формах.

При изготовлении новой конструкции панелей:
— получены устойчивые характеристики слоев но водонепроницаемости и морозостойкости;
— исключен из производства керамзитовый гравий, перебои с поставкой которого снижали ритмичность работы завода;
— снижен расход цемента как на 1 м3 бетона, так и на изделие в целом;
— увеличены теплотехнические характеристики панелей;
— уменьшены трудозатраты при изготовлении панелей;
— получен экономический эффект.

Изделия служат элементами фундаментов для садовых домиков и предназначены для продажи населению.
Неармированные столбики размером 380х400х930 мм изготавливаются из керамзитобетона M100, Мрз35. Керамзитобетон М100 используется заводом только для этих изделий и его применение вносит определенные сложности в технологический процесс.
Кроме того, морозостойкость Мрз35 недостаточна для элементов фундамента климатической зоны Москвы. Для конструкций, эксплуатируемых в аналогичных условиях, — блоков стен подвалов стандартом установлена морозостойкость Мрз75.
При использовании вместо керамзитобетона песчаного бетона М100 наряду с экономией средств, цемента, керамзитового гравия возможно применение тощей цементно-песчаной смеси с воздухововлекающей добавкой, используемой заводом для изготовления фактурных слоев ограждающих конструкций. Морозостойкость изделии Мрз75 обеспечивается без дополнительных мероприятий.

Аналогичные работы по трехслойным панелям проведены для филиала завода ЖБИ № 11, где, по рекомендациям автора и в соответствии с подготовленной технической документацией, организовано промышленное изготовление трехслойных панелей ТСП с защитным слоем из песчаного бетона М200. Панели, предназначенные для наружных стен зданий плодоовощных баз, имеют ту же конструктивную форму, что и панели ПГТ: наружный и внутренний слои из тяжелого бетона, соединенные гибкими связями через внутренний слой из пенополистирола.
Филиал завода ЖБИ № 11 специализирован на производстве конструкций и изделий из бетона М400 со вскрытой фактурой на сером гранитном щебне и красном щебне из травертина. Использование этих дорогостоящих материалов для изготовления внутреннего слоя, к которому не предъявляется требование декоративности, явно нецелесообразно. Применение же третьего крупного заполнителя, известнякового щебня, потребовало бы от завода серьезной реконструкции складов, трактов подачи и пр. Поэтому даже такое ограниченное использование песчаного бетона — во внутреннем (при эксплуатации) слое дает значительный экономический эффект. Кроме того, по согласованию с «Моспромпроектом», для панелей овощной базы в Курьяново, не выходящих на фасадные поверхности здания (во двор, угловые и др.), песчаный бетон М200 использован в обоих железобетонных слоях. После внедрения заводом ЖБИ №20 песчаного бетона М150 в несущем слое на использование песчаного бетона M150 перешел и завод ЖБИ № 11. Составы бетона и стоимость материалов приведены в табл. 7.4 (цены 1985 г.).

В связи с особенностями технологии получения вскрытой поверхности при формовке верхнего (несущего) слоя допускалась только кратковременная (3-5 сек) вибрация песчаного бетона. По существу, уплотнение производилось заглаживающим валиком, поэтому был использован песчаный бетон C OK 3-4 см.
После отработки режимов перемешивания, уплотнения, термообработки были проведены испытания ультразвуком верхнего слоя серии из 12 панелей с целью определения соответствия песчаного бетона требованиям прочности и однородности. Средняя прочность бетона серии из 200 панелей в месячном возрасте R = 167 кг/см2. Коэффициент вариации прочности 9%. Разрушений в зоне строповочных рым-болтов не наблюдалось.
В результате проведения совместных научно-исследовательских, опытно-конструкторских работ и организационных мероприятий заводом ЖБИ №20, MНИПТИ «Стройиндустрия» при участии КТБ «Мосоргстройматериалы» и проектных организаций (МНИИТЭП, «Моспромпроект», «Мосплодторгпроект») внедрен ряд конструкций из песчаного бетона, что позволило: уменьшить расход керамзитового гравия и цемента, упростить технологический процесс, сократить трудозатраты при производстве ряда изделий, в том числе на постах формования и отделки, получить экономический эффект, превышающий 300 тыс. руб. (в ценах 1984-86 гг.).

Вскрытие карьерного поля заключается в обеспечении грузотранспортной связи рабочих горизонтов с поверхностью путем сооружения специальных горных выработок (котлованов, разрезных траншей, зумпфов). Чаще всего вскрытие карьерного поля (месторождения) осуществляется проведением котлована. От месторасположения вскрывающей горной выработки в пределах карьерного поля в значительной мере зависят технико-экономические показатели работы гидрокомплексов.
На выбор места заложения вскрывающих выработок влияют рельеф поверхности, элементы залегания месторождения, инженерно-геологические условия его залегания и др.
Рельеф поверхности в районе месторождения оказывает влияние на размещение поверхностных технических и хозяйственных сооружений и внешних гидроотвалов, а также на расположение вскрывающих выработок и трассирование пульпопроводов и водоводов как внутри карьера, так и на его поверхности.
Элементы залегания месторождения (форма и размеры, глубина залегания и угол падения) имеют решающее влияние на выбор места заложения вскрывающей выработки. Вскрывающую выработку (в частности, котлован) желательно располагать в том месте, где наименьшая геодезическая отметка кровли пласта полезного ископаемого, или ниже уступа, отрабатываемого экскаватором. Это позволит благодаря использованию подтекания гидросмеси по естественному уклону резко сократить число передвижек землесосной станции первого подъема (забойной установки), увеличить объем породы, отрабатываемой с одного положения гидроустановки, значительно уменьшить или свести на нет объем недомытой породы и обеспечить отвод дренажных вод в случае обводненности месторождения.
Таким образом, вскрывающие выработки могут располагаться как на флангах, так и в центральной части карьерного поля (рис. 7.1).

Размещение вскрывающих выработок и направление развития горных работ в пределах карьерного поля определяют не только вышеупомянутое, но и объем горно-капитальных работ и первоначальной гидровскрыши, сроки строительства и достижения проектной производственной мощности карьера по добыче полезного ископаемого, а также величину затрат.

При гидравлической разработке месторождений трассирование трубопроводов в карьере может быть продольным и поперечным. Трубы обычно укладывают на деревянные подкладки (клетки или лежки). На длинных участках по трассе магистрального трубопровода необходимо устанавливать компенсаторы. Магистральный трубопровод прокладывают по кратчайшему расстоянию с учетом рельефа местности и перемещения фронта горных работ в карьере. По трассе трубопровода в низких местах устанавливают задвижки для выпуска воды (при ведении ремонтных работ), а на возвышенных местах — воздушные клапаны. Место укладки трубопровода выравнивают с помощью бульдозера до необходимой отметки. В пониженных местах у задвижек для спуска воды проводят водоотводные канавы. В случае трассирования трубопровода через овраг или на косогоре сооружают помосты или забивают сваи. Трасса трубопроводов должна быть по возможности без криволинейных участков, минимальной длины.
Водозаводные канавы проводят в водоупорных породах, через которые утечка воды была бы незначительна. Если на пути трассирования имеются большие возвышенности, то канаву заменяют тоннелем. С увеличением откоса увала объем работ по сооружению канавы резко возрастает за счет образования горизонтальной площадки.
С целью уменьшения затрат на содержание земляных канав необходимо, чтобы скорость потока воды была равна или больше критической скорости. Обычно скорость воды в земляных канавах составляет 0,7—1,2 м/с. При такой скорости достигается меньший размыв стенок канавы.

Необходимо иметь в виду, что средства гидромеханизации могут использоваться на открытых горных работах как самостоятельно, так и в сочетании с другими комплексами карьера.
При разработке железорудных и угольных месторождений гидромеханизация используется на передовых уступах, и в этом случае вскрытие всех рабочих горизонтов осуществляется, как правило, капитальными траншеями, которые обеспечивают перевозку горной массы. При этом применяют все те способы вскрытия, которые приведены в классификации основных способов вскрытия В.В. Ржевского (табл. 7.1).
При самостоятельном использовании гидромониторно-землесосных комплексов вскрытие карьерных полей в основном может осуществляться двумя способами: котлованом и разрезной траншеей (канавой).

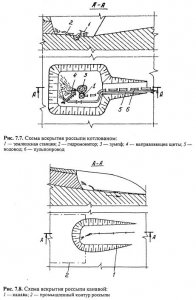

Вскрытие котлованом. При этом способе вскрытия карьерного поля горные работы на горизонте начинают с создания первоначального фронта, для чего проводят от котлована разрезную траншею. Далее, в зависимости от места расположения котлованов относительно конечных контуров карьера, производят разнос одного или двух бортов разрезной траншеи. Число котлованов, вскрывающих горизонт, может быть один, два, три и более (см. рис. 7.1) в зависимости от типа применяемого оборудования, мощности вскрышной толщи, длины фронта работ на уступе и срока ввода карьера в эксплуатацию. Общую длину пульпопроводов Lп и водоводов Lв при этом можно определить по формуле (рис. 7.2)

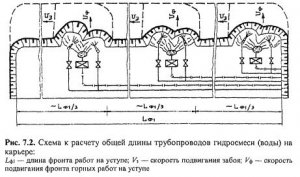

где Lф1 — длина фронта горных работ на уступе, м; H — мощность вскрышных пород (высота уступа), м; γн.б — угол откоса нерабочего борта карьера, град; Mзl — число землесосных установок на уступе; Кт.г — коэффициент развития трассы (Kт.г = 1,1); lм.п(в)— длина магистрального пульпопровода (водовода), м.
Число землесосных установок на уступе будет зависеть в любом случае от скорости подвигания фронта работ и числа рабочих дней в году, т. е. от коэффициента сезонности Kсез данного региона. Коэффициент сезонности можно определить из соотношения числа дней сезона гидромеханизации и числа рабочих дней карьера в году. Значения Kсез в зависимости от температурной зоны нашей страны и соответственно продолжительность работы гидромеханизации в году приведены ниже.

Годовой объем гидровскрыши Qг будет зависеть от скорости подвигания фронта горных работ Vп на нижерасположенных уступах, м3:

где Lф — длина фронта горных работ на четвертичных отложениях, м; Нр.з — высота рабочей зоны по гидровскрыше (или высота уступа), м.
Число гидромониторно-землесосных комплексов определяется по формуле

где Qэ — производительность гидрокомплекса (грунтового насоса) по породе, м3/год.

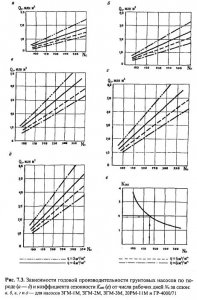

Зависимости производительности грунтовых насосов по породе от их типа, коэффициента сезонности и группы разрабатываемой породы приведены на рис. 7.3.
При разработке обводненных месторождений с необводненной толщей рыхлых вскрышных пород, разрабатываемых гидромониторами, вскрышной горизонт вскрывается пионерным котлованом и наклонной траншеей до подошвы уступа. Добычной горизонт также вскрывается котлованом (рис. 7.4).
В случае гидромониторной разработки необводненных песчаных месторождений, покрытых толщей рыхлых пород, вскрышной горизонт вскрывается пионерными котлованами и наклонными траншеями внешнего заложения. Добычной горизонт вскрывается пионерными котлованами и наклонными траншеями внутреннего заложения (рис. 7.5).
Если рыхлые вскрышные породы разрабатываются гидромониторами, а полезное ископаемое — экскаваторами, то вскрышной горизонт вскрывается пионерными котлованами, добычной горизонт — наклонными траншеями внутреннего заложения (рис. 7.6).
При разработке россыпных месторождений вскрытие котлованом применяется в условиях наиболее сложного залегания россыпи (при неровном плотике с невыдержанным уклоном и большом объеме работ по проведению канавы). Котлован устраивают в местах, где плотик имеет наиболее низкие отметки (рис. 7.7).

Вскрытие канавой. Вскрытие канавой наиболее экономичный и широко применяемый способ при разработке россыпных месторождений. Канаву проводят обычно с уклоном i = 0,015+0,04 0,04. Место заложения канавы выбирают таким образом, чтобы была возможность разместить за ее устьем хвосты обогащения, транспортируемые по канаве самотеком. Канавы глубиной до 5—6 м проводят с помощью гидромонитора, устанавливаемого на поверхности россыпи в начале канавы. Для проведения канав используют также бульдозеры. Глубокие канавы наиболее экономично проводить экскаваторами (рис. 7.8).

При независимом вскрытии к каждому горизонту проводят самостоятельную выработку. Например, верхний горизонт можно вскрывать канавой, нижний — котлованом. Этот способ целесообразно применять на россыпях большой мощности и при необходимости раздельной выемки отдельных слоев (горизонтов).
Вскрытие россыпных месторождений обычно осуществляют исходя из условий залегания россыпи, мощности рыхлых отложений и расположения россыпи относительно пойменной части долины (табл. 7.2).

Для проведения котлованов применяют, как правило, драглайны или бульдозеры. Глубина котлованов, располагаемых на вскрывающих горизонтах, равна высоте разрабатываемого уступа. Размеры котлована принимаются минимальными, они должны обеспечивать возможность размещения средств гидрооборудования и трубопроводов. Для доставки в котлован рабочих, оборудования и трубопроводов проводится наклонная траншея-съезд с уклоном i = 1/7/1/10 и шириной по низу bн.т = 12 м. Для создания на вскрытом уступе первоначального фронта горных работ от котлована проводят разрезную траншею (см. рис. 7.1). Ширина разрезной траншеи по дну будет зависеть от ширины заходки гидромонитора и расчетного числа гидромониторов.
Отработка горизонта осуществляется посредством разноса одного или обоих бортов разрезной траншеи в зависимости от места расположения котлована (или котлованов) относительно конечных контуров карьера.
Углы откосов рабочих и нерабочих бортов котлованов и разрезных траншей в зависимости от физико-механических свойств разрабатываемых пород могут быть равны соответственно 50—80 и 35—60°.
Объем котлована и разрезной траншеи, м3, определяется по формуле

где b — ширина котлована (разрезной траншеи) по дну, м; Hy — высота разрабатываемого уступа, м; α — угол откоса (усредненный) борта котлована (разрезной траншеи), град; L — длина котлована (разрезной траншеи) по дну, м.
Объем наклонной траншеи-съезда, м3, определяется по формуле

где i — уклон траншеи, доли ед.; bн.т — ширина наклонной траншеи по дну, м.
Минимальные размеры начального котлована по дну (глубиной примерно 10 м) на одну гидромониторно-землесосную установку приведены ниже.

Восточно-Черноморский бассейн на суше занимает территорию Сочинского побережья Черного моря Западной Грузии и северных отрогов Понтийских гор Турции. Значительная площадь бассейна занята Черным морем (рис. 55). Бассейн связан с современной межгорной впадиной, ограниченной альпийскими складчатыми сооружениями Крыма и Большого Кавказа на севере, Малого Кавказа и Понтийской системы на юге. Южный склон Крымских гор отделен от Черноморской впадины зоной глубинных разломов. Вдоль этой зоны произошло опускание южной и центральной частей Крымского сооружения. Граница Восточно-Черноморского и Азово-Кубанского нефтегазоносных бассейнов проводится несколько южнее Керченского и Таманского полуостровов по линии Крымской зоны разломов, на продолжении которой расположен подводный порог, отделяющий впадины Черного и Азовского морей друг от друга. В пределах Большого Кавказа граница бассейна прослеживается вначале примерно по водораздельной линии, проходящей в юго-восточном направлении от Анапы до Красной Поляны. От Красной Поляны до верховьев р. Квирила она проходит значительно южнее водораздельного хребта в зоне выходов на поверхность порфиритовой свиты байоса. Восточной границей Восточно-Черноморского бассейна служит Сурамский хребет. С юга бассейн ограничен складчатыми сооружениями Аджано-Имеретинских и Понтийских гор. Западная граница бассейна проводится по подводному порогу, разделяющему Черноморскую глубоководную впадину на восточную и западную части.

На наземной части Восточно-Черноморского бассейна выделяются северный и южный борта, разделенные Грузинской плитой. О строении и возрасте фундамента Восточно-Черноморского бассейна имеется очень мало данных. Выходы фундамента бассейна известны лишь в ограничивающих бассейн сооружениях Большого Кавказа, Дзирульского кристаллического массива и понта, где он представлен палеозойскими и допалеозойскими кристаллическими и метаморфическими породами.

Восточно-Черноморский бассейн представляет единый крупный артезианский бассейн, областями питания которого служат обрамляющие его горные сооружения Большого и Малого Кавказа, а областью разгрузки — Черное море и Колхидская низменность.

Наиболее полно мезозойские, особенно нижнемезозойские, отложения развиты на востоке северного складчатого борта бассейна, где их суммарная мощность превышает 10 км.

Нижний отдел юры — лейас — представлен в значительной степени метаморфизованными сланцами, аргиллитами и песчаниками. Некоторое ослабление метаморфизма пород лейаса наблюдается к западу от р. Шахе, а также в южных выходах отложений этого возраста в Окрибе, в ядре Окумского поднятия и других, где в верхних частях разреза появляются пачки песчаников, могущие служить хорошими коллекторами, битуминозные глины и глинистые сланцы. К этой части разреза в Южной Осетии и Окрибе приурочено большое количество нефтепроявлений. На периферии Дзирульского массива лейас слагается песчаниками и известняками. Мощности лейаса колеблются от нескольких сотен метров на Дзирульском массиве до 2 км и более в Раче и Абхазии.

Средний отдел юрской системы представлен порфиритовой свитой байоса, сложенной вулканогенно-терригенными отложениями, представленными порфиритами, туфобрекчиями, туфопесчаниками и туфоконгломератами. Мощность свиты достигает 2,5—3 км. К западу от р. Шахе в разрезе байоса преобладают песчаники и аргиллиты. Отложения датского яруса развиты на меньшей площади и их мощность не превышает 600 м. Они представлены песчано-глинистыми и угленосными породами. Песчаные пачки, развитые в Окрибе, могут служить природными резервуарами для воды, газа и нефти. В этом же районе с батскими породами связан ряд нефтепроявлений.

Породы верхней юры с угловым несогласием перекрывают более древние образования и характеризуются значительным литолого-фациаьным разнообразием. Они представлены в центральной части Западной Грузии континентально-лагунными пестроцветными песчано-глинистыми образованиями, в Западной Абхазии, Сочинском районе и в Раче — терригенными образованиями келловея и карбонатными мощными толщами оксфордатитона, карбонатно-флишевыми образованиями в более западных районах. Суммарные мощности верхней юры колеблются от нескольких десятков метров в Мегрелии до 3000 м в Абхазии и Краснодарском крае. В Сочинско-Гагринском районе отложения киммериджа-титона, как и покрывающих их пород неокома, представлены мощной толщей битуминозных темно-серых доломитизированных известняков, содержащих по трещинам и пустотам примазки жидкого и полужидкого битума и горючего газа.

Меловые отложения широко развиты на южном склоне Большого Кавказа и в Колхиде и представлены как карбонатными, так и терригенными разностями. Нижнемеловые отложения в Западной Грузии выражены за исключением альбского яруса преимущественно известняками, доломитами с подчиненными прослоями мергелей. Альбские толщи носят терригенный характер. Максимальные мощности свыше 1000 м наблюдаются в Мегрелии и Колхиде. В западной половине северного борта бассейна развиты преимущественно флишевые образования, мощность которых превышает 2000 м. Валанжин представлен карбонатными, а более молодые — терригенными ритмичными толщами.

Верхнемеловые отложения широко развиты и представлены, за исключением сеномана, преимущественно известняками и мергелями как в фациях Грузинской плиты, так и во флишевых фациях. Сеноман сложен терригенным комплексом. В восточных районах небольшое развитие получили вулканогенные породы свиты Мтавари. Суммарные мощности верхнего мела на Грузинской плите составляют несколько сотен метров, а в флинтском прогибе в районе Геленджика до 4000 м. С известняками мела на Грузинской плите и на северном борту бассейна в Колхиде, Абхазии, Раче и в Адлерском районе связан целый ряд выходов нефти и газа. Эти породы в благоприятных условиях могут быть вместилищами нефти и газа.

Палеогеновые и особенно неогеновые отложения в основном развиты в депрессионных участках побережья и в Колхидской низменности. Палеогеновые отложения обычно связаны с меловыми постепенным переходом. Палеоцен представлен известняками мощностью до нескольких десятков метров. Эоцен слагается в основном слоистыми мергелями мощностью до 200 м. Палеоценовые и эоценовые отложения в Аджаро-Триалетии выражены вулканогенной толщей пород, мощность которых достигает 3000 м, и флишевым терригенным комплексом. К западу от р. Псоу палеоцен-эоценовая толща представлена пестроцветными глинистыми мергелями. Выше залегают породы майкопской свиты, сложенной битуминозными глинами с подчиненными прослоями песчаников. Суммарная мощность Майкопа, возраст которого устанавливается как олигоцен — нижний миоцен, колеблется от 100 до 1000 м и более. Среднемиоценовые отложения, представленные тарханским, чокракским, караганским и конкским горизонтами, сложены песчано-глинистыми породами с прослоями мергелей и известняков. Суммарная мощность их достигает 1000 м. Отложения сарматского яруса представлены песчаниками и глинами с прослоями мергелей, общей мощностью от нескольких десятков метров до 1000 м.

В центральной части Колхидской низменности породы олигоцена-миоцена отсутствуют. Отложения майкопской слиты и миоцена содержат в своем разрезе пачки песчаников, которые можно рассматривать в качестве природных резервуаров для флюидов. В Грузии с песчаными горизонтам среднего сармата связаны нефтяные залежи месторождения Cyпca. Рассматриваемый возрастной интервал отличается значительным количеством поверхностных выходов нефти, газа и асфальтов, особенно в Гурии и Абхазии.

Отложения мэотиса широко развиты в депрессионной части Западной Грузии и представлены песчано-глинистыми породами, мощность которых колеблется от десятков до 500 м. Мэотие обычно залегает на подстилающих породах трансгрессивно. Понтический ярус в Западной Грузии представлен песками, песчаниками, конгломератами, глинами, мощность которых достигает 800—1000 м. На отложениях понта залегает толща терригенных грубообломочных образований мощностью до 850 м, на которой залегают четвертичные образования, мощность которых в Колхиде достигает нескольких сотен метров.

В тектоническом отношении каждая из крупных частей бассейна (северный складчатый борт, Грузинская плита и южный складчатый борт) отчетливо обособляются по характеру своего строения и условиям нефтегазоносности.

Северный складчатый борт является областью развития линейных складок, осложненных разрывами. Отчетливо выражены протяженные антиклинали, опрокидывающиеся к югу и разделенные узким синклиналями. Примерно по меридиану Гагра северный борт может быть разделен па западную — Новороссийскую и восточную — Абхазско-Гачинскую области. Восточная область слагается интенсивно дислоцированными и метаморфизованными породами нижней и средней юры, образующими нижний структурный этаж, покрывающийся отложениями верхнего структурного этажа мелового — третичного возраста, развитыми в Лечхумо-Гачинском и других крупных депрессионных участках. В Западной области широкое развитие приобретают меловые флишевые толщи, менее дислоцированные по сравнению с отложениями мезозоя восточной области.

Грузинская плита отделяется от северного складчатого борта флексурным изгибом, отчетливо выраженным в рельефе. В ее пределах отчетливо выделяются нижний структурный этаж, сложенный породами мела-миоцена, и верхний — плиоценово-четвертичный. Отложения последнего дислоцированы очень слабо (рис. 56). Нижний этаж характеризуется распространением пологих брахиантиклиналей, разделенных широкими синклиналями. Разрывы не играют существенной роли. Как погребенные, так и выраженные на поверхности брахиантиклинальные поднятия группируются в несколько антиклинальных зон.

На южном складчатом борту, отделенном от Грузинской плиты серией региональных разломов, распространена типичная линейная складчатость, в которую вовлечены мощные толщи палеогена.

В бассейне пока известно лишь одно небольшое нефтяное месторождение в Гурии — Супса. Оно связано с асимметричной брахиантиклинальной складкой, ось которой простирается с юго-запада на северо-восток. Падения на юго-восточном крыле равны 25—40°, а на северо-западном близки к 90°. Продуктивны песчаные пласты среднего сармата мощностью от 1,5 до 8 м, с которыми связаны пластовые сводовые залежи. Пористость песчаников меняется в пределах 10—20%. Удельные веса нефтей — 0,879—0,924.

По характеру геологического строения, истории развития и гидрогеологическому режиму с точки зрения перспектив нефтегазоносности наибольший интерес представляют Гурийский, Колхидский, Абхазско-Мегрельский и Адлерский районы Грузинской плиты.

В Гурийском районе выделяются три антиклинальных зоны возможного нефтегазонакопления, в пределах которых на локальных поднятиях пластовые сводовые залежи могут быть связаны в первую очередь с песчаниками олигоцена и миоцена.

В Колхидском районе наиболее перспективны нижне- и верхнемеловые отложения в пределах трех аптиклинальных зон возможного нефтегазонакопления.

В Абхазско-Мегрельском районе нефтегазоносными могут быть породы как мелового, так и олигоценового и миоценового возраста. Наряду с антиклинальными зонами нефтегазонакопления здесь могут быть обнаружены и зоны, связанные с выклиниванием и срезанием коллекторских пластов и пачек.

В Адлерском районе перспективны в первую очередь карбонатные, верхнеюрские и меловые породы, слагающие несколько антиклинальных зон.

Перспективы северного складчатого борта, несмотря на широкое развитие поверхностных нефтегазопроявлений, значительно менее благоприятны. На западе можно выделить Новороссийско-Геленджикский район. Почти на всей территории этого района на поверхности обнажаются верхнемеловые породы карбонатного флиша и лишь кое-где в ядрах антиклиналей выходят отложения нижнего мела. В разрезе нижнемеловых отложений присутствуют пачки фонарских песчаников, с которыми в благоприятных условиях могут быть связаны залежи нефти и газа. Перспективными для поисков нефти и газа являются отдельные участки Семигорской антиклинали, а также такие складки, как Раевский купол, расположенный несколько северо-западнее Новороссийска, и др.

На северо-востоке выделяется Окрибо-Рача-Осетинский район, сложенный на поверхности в основном среднеюрскими и меловыми породами. Перспективы могут быть связаны с песчаными горизонтами верхнего лейаса, в антиклинальных складках Карзмани, Бзнаури, Ончеиши.

Часть Восточно-Черноморского бассейна, расположенная в пределах Турции, с точки зрения перспектив нефтегазоносности представляет небольшой интерес. По мнению турецких геологов, заслуживает внимания лишь район на Черноморском побережье, около Ризе, где развиты смятые в складки морские толщи эоцена и миоцена, достигающие 1400 м мощности. Они залегают на карбонатных отложениях мела и перекрыты 900-метровой толщей плиоценовых гравелитов и конгломератов. С эоценово-миоценовым комплексом связано несколько нефтепроявлений.

Теперь перейдем к каолину. Специалисты предлагают называть каолином минерал, а каолинитом — горную породу, и с этим нельзя не согласиться. [Такое толкование терминов нужно признать рациональным, так как оно соответствует установившемуся обычаю в петрографии и минералогии; например, амфибол — амфиболит, пироксен — пироксенит и т. д. К сожалению, для каолина, в литературе встречается обратное толкование]. Состав его — H4Al2Si2O9 = 2Н2О*Al2О3*2SiО2 [Структурная формула Al2 [OH]4Si2O5, ср. серпентин.] Сингония моноклинная, псевдогексагональная. Образует листочки, пластинки, чешуйки, веерообразные и червеобразные формы, зерна. Иногда бывает слабо-желтоватым. Разрезы дает ромбовидные и шестиугольные, иногда не отличимые от форм мусковита; часты зернистые агрегаты. Спайность по третьему пинакоиду совершенная. Нередко обнаруживает неправильные двойникоподобные срастания; бесцветный, обыкновенно слабо мутноватый (в отличие от мусковита, который всегда прозрачен). В мельчайших агрегатах каолин непрозрачен и кажется в проходящем свете черным; поэтому в микроскопе его надо смотреть в отраженном свете, причем он бывает или светлым, белым, или слегка желтоватым. Двупреломление у каолина от 0,006—0,007; преломление 1,567—1,561; угол оптических осей в громадном большинстве случаев отрицательный, но очень нехарактерный, так как меняется от 0 до 90° Ось Ng совпадает с _/_ (010), ось Nm образует угол с плоскостью спайности по пинакоиду (001) до 11° (отличие от мусковита). [Сейчас различают три разновидности или даже вида каолина, отличающихся структурой и свойствами: собственно каолин, диккит и накрит. Угол погасания каолина 1—3°, диккита 20—27, накрита 10—12° У каолина угол оптических осей отрицательный, диккит положительный, накрит + или -, 2V близко к 90°.]
Каолин — типичный минерал осадочных пород. Образуется при явлениях выветривания под мхом, действием гуминовых кислот на самые различные породы; однако, как это недавно доказано, породы должны предварительно разложиться под влиянием выветривания в очень мелкозернистые массы. Каолин образуется пневматолитически, и тогда содержит типичные для пневматолиза минералы — топаз, турмалины, литиевую слюду — и залегает «карманами» в изверженных породах, обыкновенно в гранитах, иногда на больших глубинах.
Каолин разлагается в серной кислоте, а не в соляной. От подобных слюд каолин отличается оптически по низкому двупреломлению (иногда оно очень сильно понижается у этих слюд, и тогда каолин от них нельзя отличить), и, самое главное, по косому погасанию. При нагревании перед паяльной трубкой каолин заметно не изменяется даже при самой высокой температуре, что также служит отличием его от слюд. Недавно были отмечены псевдоморфозы каолина по мусковиту, причем в породе наблюдались все переходы от каолина к мусковиту. Для отличия этих минералов пришлось прибегнуть к микрохимической реакции, а именно — метиленовая синь после пятиминутного действия дает темно-синюю окраску для каолина и фиолетовую окраску для мусковита. В каолине тенардова синь образуется с нитратом кобальта только при исключительном жаре.
